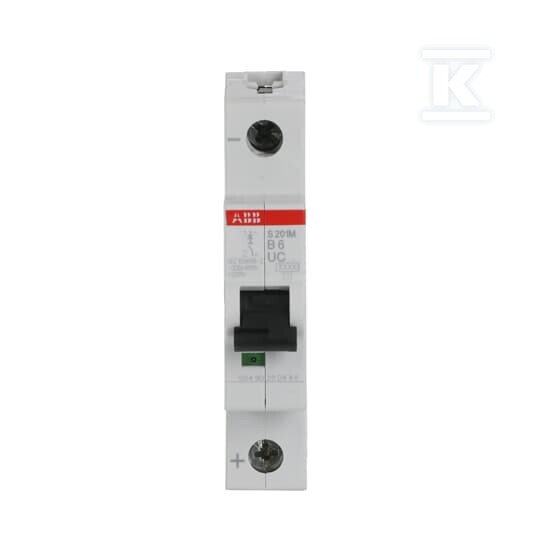

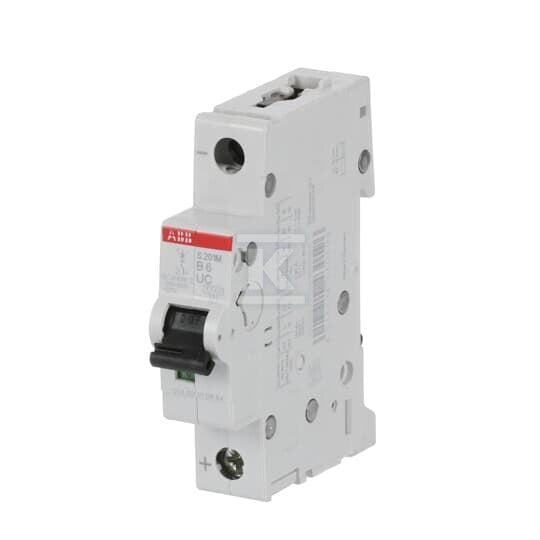

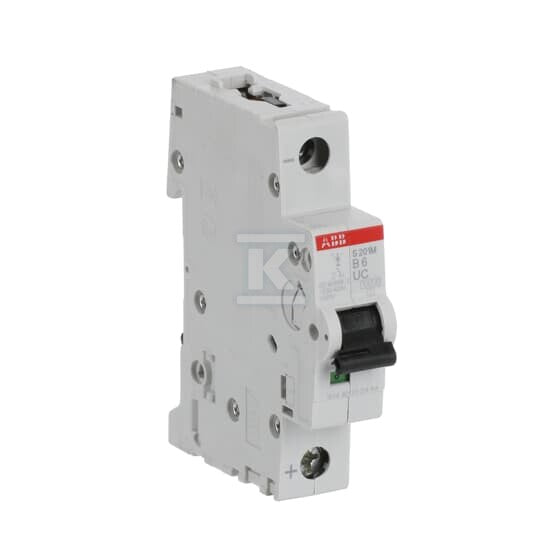

Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka B, 6A, 10kA, AC/DC | S201M-B6UC
Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka B, 6A, 10kA, AC/DC | S201M-B6UC
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
W skrócie
Pełna karta techniczna (31)Karta techniczna
31 parametrów w 6 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.
Parametry elektryczne
8 parametrów
Zabezpieczenie i zwarcia
5 parametrów
Bieguny
3 parametry
Montaż i podłączenie
7 parametrów
Warunki pracy
4 parametry
Wymiary i waga
4 parametry
Brak parametrów pasujących do wyszukiwania.
Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę
Wymiary
Wg danych producenta: długość × szerokość × wysokość
Dane do zamówienia
Do zapytań ofertowych i listy materiałów
- Indeks Elektrik
- CMG065
- Kod producenta
-
- EAN
- 4013614430596
- Marka i seria
- ABB, seria S200MUC
- Kategoria
- Wyłączniki nadprądowe
- Jednostka sprzedaży
- szt.
- Stan
- na zamówienie
- Wysyłka
- termin potwierdzimy po zamówieniu
Porównanie z zamiennikami
Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.
| Zaznaczone pola różnią się od tego produktu |  Ten produkt
Wyłącznik nadmiarowo-prądowy, 1P, charakterys...CMG065
|
 EATON
Wyłącznik nadprądowy 6kA HN-B6/1CIG654
|
 ETI
Wyłącznik nadprądowy ETIMAT 6 1p B6CDK659
|
 SCHNEIDER ELECTRIC
Wyłącznik nadprądowy Easy9 Pro EZ9F-B6-1 B 6A...DLS708
|
|---|---|---|---|---|
| Charakterystyka | B | B | B | B |
| Prąd znamionowy | 6 A | 6 A | 6 A | 6 A |
| Liczba biegunów (całkowita) | 1 | 1 | 1 | brak danych |
| Icn przy 230 V | 10 kA | 6 kA | 6 kA | brak danych |
| Icn przy 400 V | 10 kA | 6 kA | 6 kA | brak danych |
| Napięcie znamionowe | 220 V | 230 V | 400 V | brak danych |
| Szerokość w modułach | 1 moduł | 1 moduł | 1 moduł | brak danych |
| Głębokość wbudowania | 69 mm | 44 mm | 68 mm | brak danych |
| Klasa ograniczenia energii | 3 | 3 | 3 | brak danych |
| Temperatura pracy | 0 ... 55 °C | -25 ... 75 °C | -25 ... 55 °C | brak danych |
| Przewód jednodrutowy | 0,75 ... 35 mm² | 1 ... 25 mm² | 1 ... 25 mm² | brak danych |
| Stopień ochrony | IP20 | IP20 | IP20 | IP20 |
| Cena i dostępność |
249,52 złbrutto
202,86 złnetto
na zamówienie |
49,47 złbrutto
40,22 złnetto
1618 szt. od ręki |
32,67 złbrutto
26,56 złnetto
1202 szt. od ręki |
36,69 złbrutto
29,83 złnetto
517 szt. od ręki |
Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.
Wszystkie zamienniki (6)
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 6kA HN-B6/1 |
EATON | CIG654 | 6 kA | 1 | 1618 szt. |
49,47 złbrutto
40,22 złnetto
|
Zobacz |
 Wyłącznik nadprądowy 6kA [PROF] EKM1-63 1P B 6A |
PROF | DLZ941 | 6 kA | brak danych | 2682 szt. |
21,78 złbrutto
17,71 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 1p B6 |
ETI | CDK659 | 6 kA | 1 | 1202 szt. |
32,67 złbrutto
26,56 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Easy9 Pro EZ9F-B6-1 B 6A 1-biegunowy |
SCHNEIDER ELECTRIC | DLS708 | 6 kA | brak danych | 517 szt. |
36,69 złbrutto
29,83 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka B, 1-biegunowy, 6A |
HAGER | ADD553 | 6 kA | 1 | 59 szt. |
54,24 złbrutto
44,10 złnetto
|
Zobacz |
 Wyłącznik nadprądowy RX3 1P B 6A 6000A |
LEGRAND | CFH418 | 6 kA | 1 | 50 szt. |
37,16 złbrutto
30,21 złnetto
|
Zobacz |
Co oznacza B6 10 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
ABB
Szyna łączeniowa PS1-5-0-65 3-phase busbar for 5 MS116 / MS132, Ie=65A
ABB
Szyna łączeniowa PS1-5-1-65 3-phase busbar for 5 MS116 / MS132 with 1 HK/SK, Ie=65A
ABB
OVR 40-275 Ogranicznik przepięć TYP 2 C, bez wkładki, 1-polowy
ABB
E219-D Lampka sygnalizacyjna LED zielona 115230VAC
Opis
Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka B, 6A, 10kA, AC/DC | S201M-B6UC o numerze katalogowym   2CDS271061R0065 w kategorii Wyłączniki nadprądowe>Wyłączniki nadprądowe 10kA. Produkt wyprodukowany przez markę ABB, seria S200MUC. WYŁĄCZNIK o wymiarach 0,08 x 0,09 x 0,18 m. Waga produktu wynosi 1,3 kg.
