Wyłączniki różnicowoprądowe nadprądowe

397 produktów

Nie wiesz, którą charakterystykę wybrać?

Litera w oznaczeniu (B16, C20, D32) mówi, przy jakiej krotności prądu znamionowego wyłącznik zadziała natychmiast. Dobór potwierdza projektant lub elektryk z uprawnieniami.

BCharakterystyka Bczłon zwarciowy: 3 do 5 × In

Obwody gniazd i oświetlenia w domach i mieszkaniach. Najczęstszy wybór w instalacjach domowych.

Pokaż B
CCharakterystyka Cczłon zwarciowy: 5 do 10 × In

Odbiorniki z podwyższonym prądem rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.

Pokaż C
DCharakterystyka Dczłon zwarciowy: 10 do 20 × In

Urządzenia o bardzo dużym prądzie rozruchowym, na przykład duże silniki, spawarki, transformatory.

Pokaż D
Odznacz „Tylko dostępne”, aby zobaczyć również produkty na zamówienie
Przejdź do listy wyników

Filtry techniczne

Pozycje: 397

Filtr

O kategorii

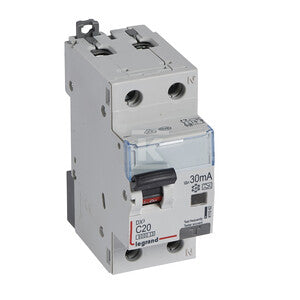

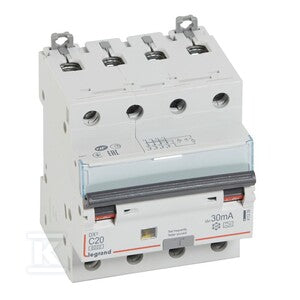

Wyłączniki różnicowoprądowe z członem nadprądowym łączą w jednym aparacie ochronę przeciwporażeniową (30 mA) i zabezpieczenie obwodu przed przeciążeniem i zwarciem (np. B16). Zajmują 2 moduły zamiast 3 i pozwalają chronić każdy obwód osobnym wyłącznikiem różnicowym, dzięki czemu usterka w jednym obwodzie nie wyłącza pozostałych.

Najczęstsze pytania

Czym różni się charakterystyka B od C w wyłączniku nadprądowym?

Wyłącznik B zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego, wyłącznik C przy 5 do 10 razy większym. B stosuje się w obwodach gniazd i oświetlenia w domach, C tam, gdzie odbiorniki mają duży prąd rozruchu (silniki, transformatory, grupy opraw LED).

Jaki wyłącznik nadprądowy do gniazd w mieszkaniu?

Zwykle B16 (charakterystyka B, 16 A) przy przewodzie 2,5 mm², a do obwodów oświetlenia B10 przy przewodzie 1,5 mm². Dobór do konkretnej instalacji potwierdza projektant lub elektryk.

Co oznacza 6 kA na wyłączniku nadprądowym?

To zdolność zwarciowa Icn: największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych, 10 kA stosuje się bliżej stacji transformatorowej i w obiektach przemysłowych.
