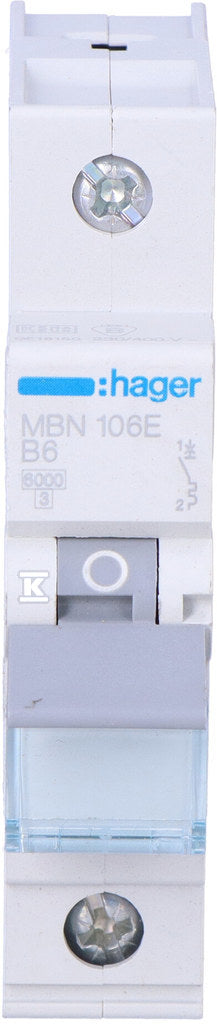

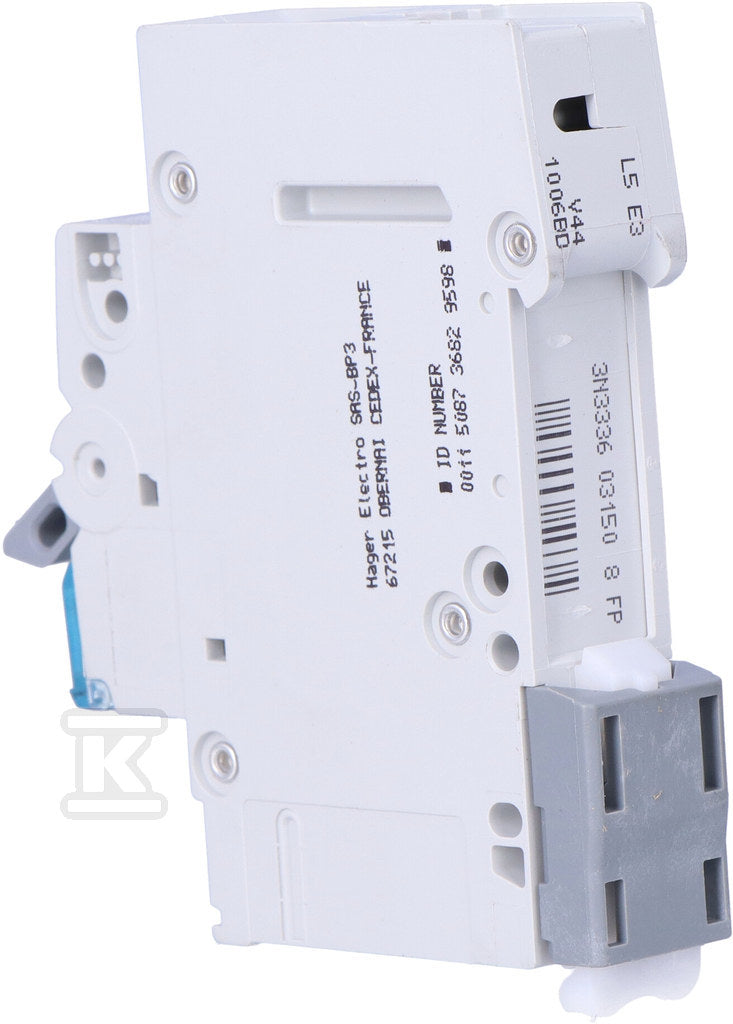

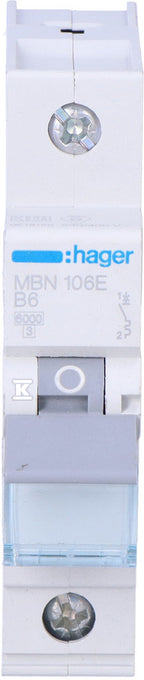

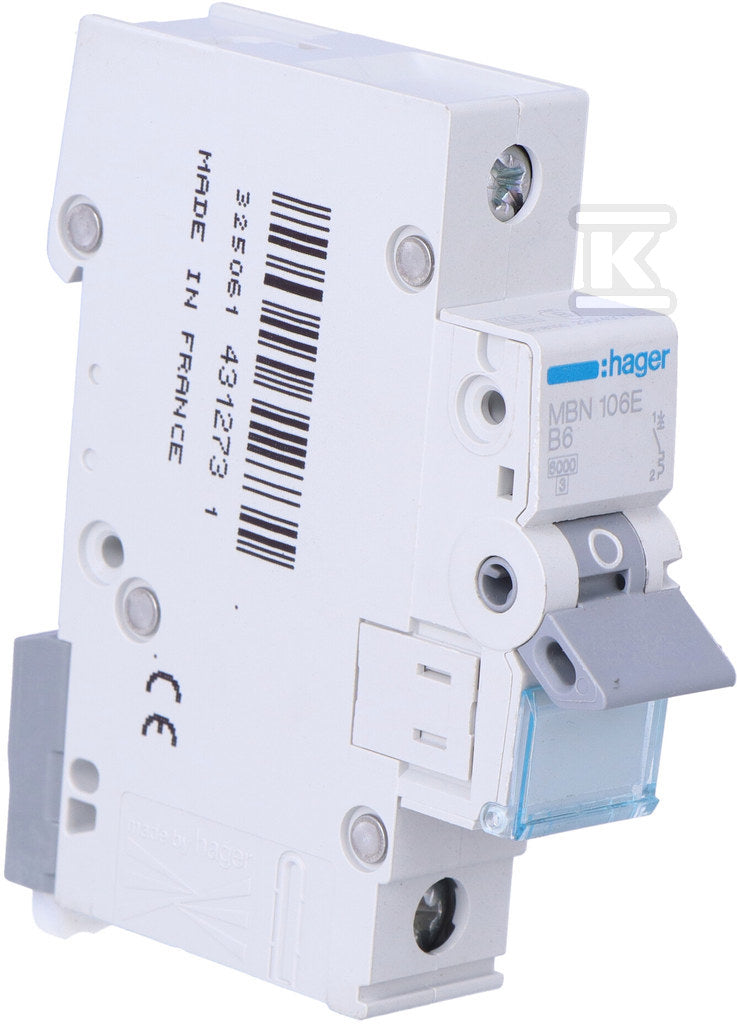

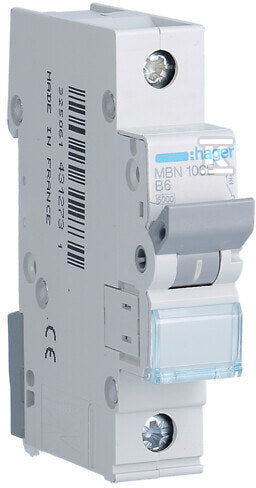

Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka B, 1-biegunowy, 6A
Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka B, 1-biegunowy, 6A
| Charakterystyka wyzwalania | B |
|---|---|
| Prąd znamionowy | 6 A |
| Liczba biegunów | 1 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 1 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza B6 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 6kA [PROF] EKM1-63 1P B 6A |
PROF | DLZ941 | 6 kA | brak danych | 2695 szt. |
27,79 złbrutto
22,59 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 1p B6 |
ETI | CDK659 | 6 kA | 1 | 1512 szt. |
32,67 złbrutto
26,56 złnetto
|
Zobacz |
 Wyłącznik nadprądowy 6kA HN-B6/1 |
EATON | CIG654 | 6 kA | 1 | 3185 szt. |
49,47 złbrutto
40,22 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Easy9 Pro EZ9F-B6-1 B 6A 1-biegunowy |
SCHNEIDER ELECTRIC | DLS708 | 6 kA | brak danych | 620 szt. |
36,69 złbrutto
29,83 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 301 1P B 6A 6000A TX3 |
LEGRAND | HEC433 | 6 kA | 1 | 62 szt. |
46,92 złbrutto
38,15 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka B, 6A, 25kA, AC | S301P-B6 |
ABB | DCT887 | 25 kA | 1 | na zamówienie |
274,19 złbrutto
222,92 złnetto
|
Zobacz |
Specyfikacja techniczna
29 parametrów z karty producenta| Charakterystyka wyzwalania | B |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | tak |
| Głębokość wbudowania | 70 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 1 |
| Liczba biegunów (całkowita) | 1 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | tak |
| Możliwość dodatkowego wyposażenia | nie |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 6 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 35 mm2 |
|---|---|
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 1 |
| Temperatura otoczenia w warunkach pracy | -25 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 10 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga | 0,088 m / 0,016 m / 0,074 m / 0,108 kg |
Opis
Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka B, 1-biegunowy, 6A o numerze katalogowym MBN106E w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę HAGER. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.07 x 0.02 x 0.09 m. Waga produktu wynosi 0.11 kg.
