HDD748

Wyłącznik różnicowoprądowy z członem nadprądowym C/6KA, 16A, 30mA, 2 biegunowy, typ A

767,52 zł
767,52 zł
Pomiń, aby przejść do informacji o produkcie
HDD748
  • HDD748
  • HDD748
  • HDD748
  • HDD748
  • HDD748

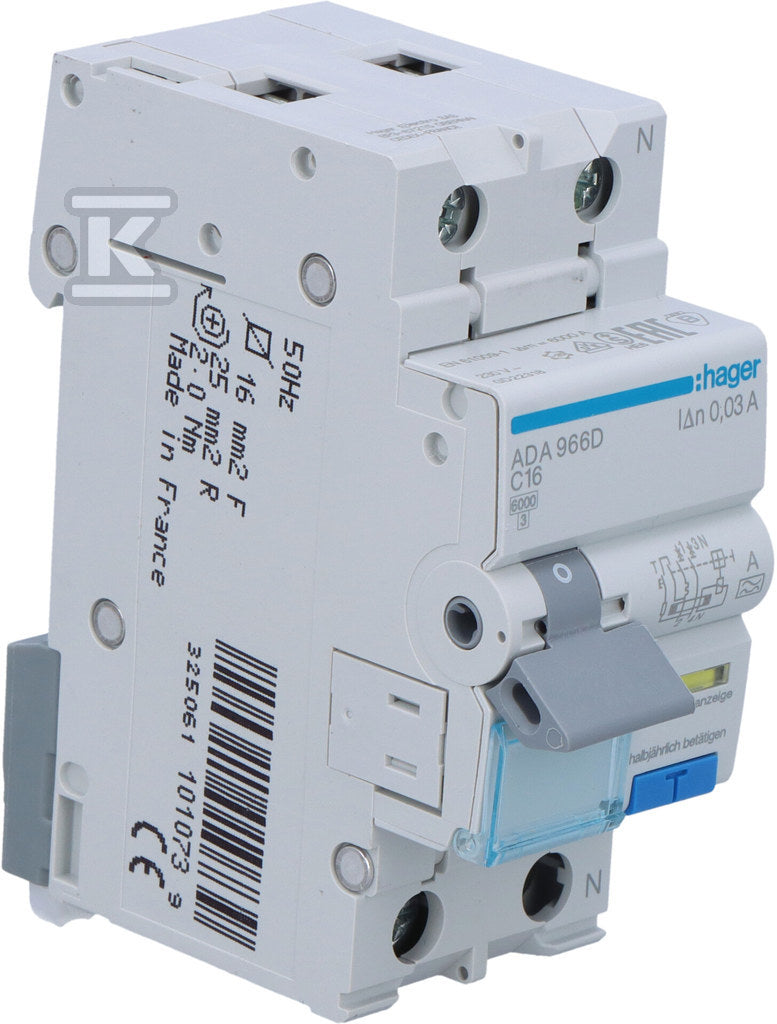

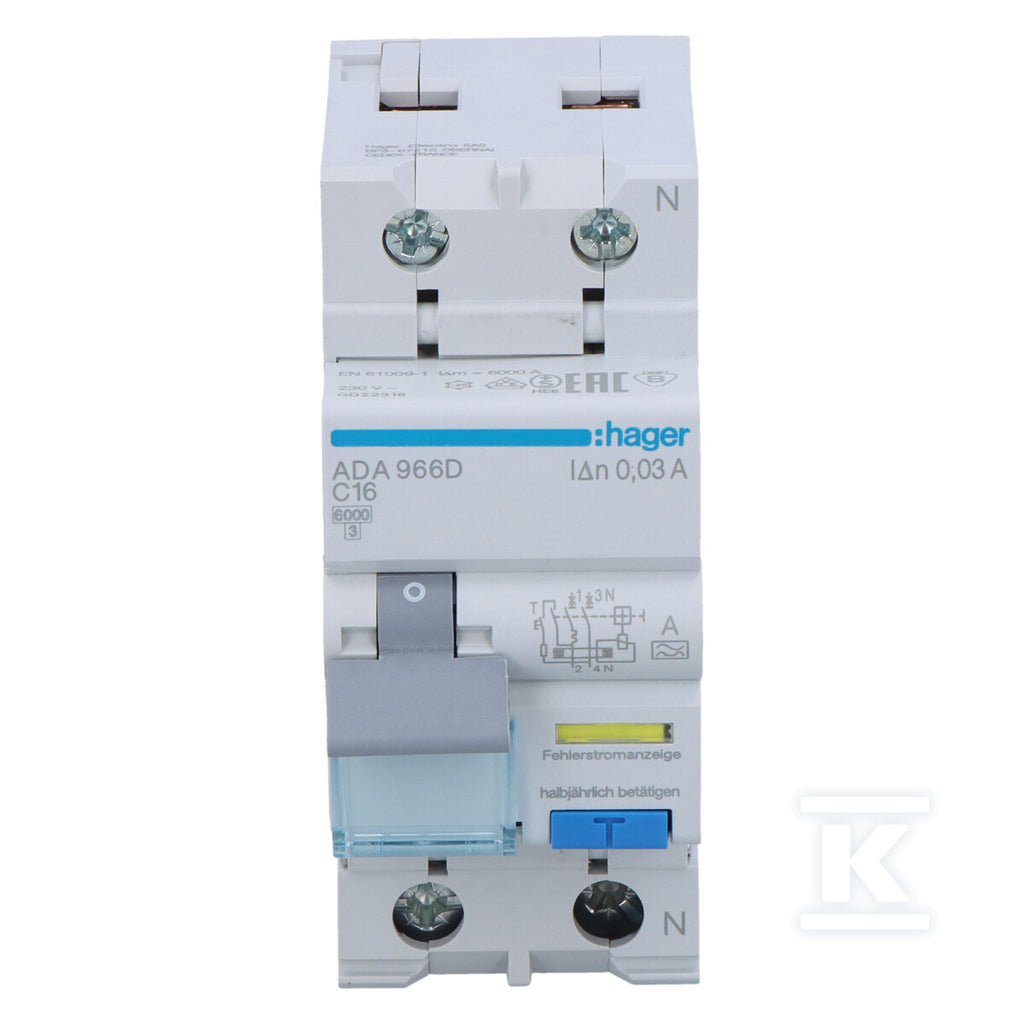

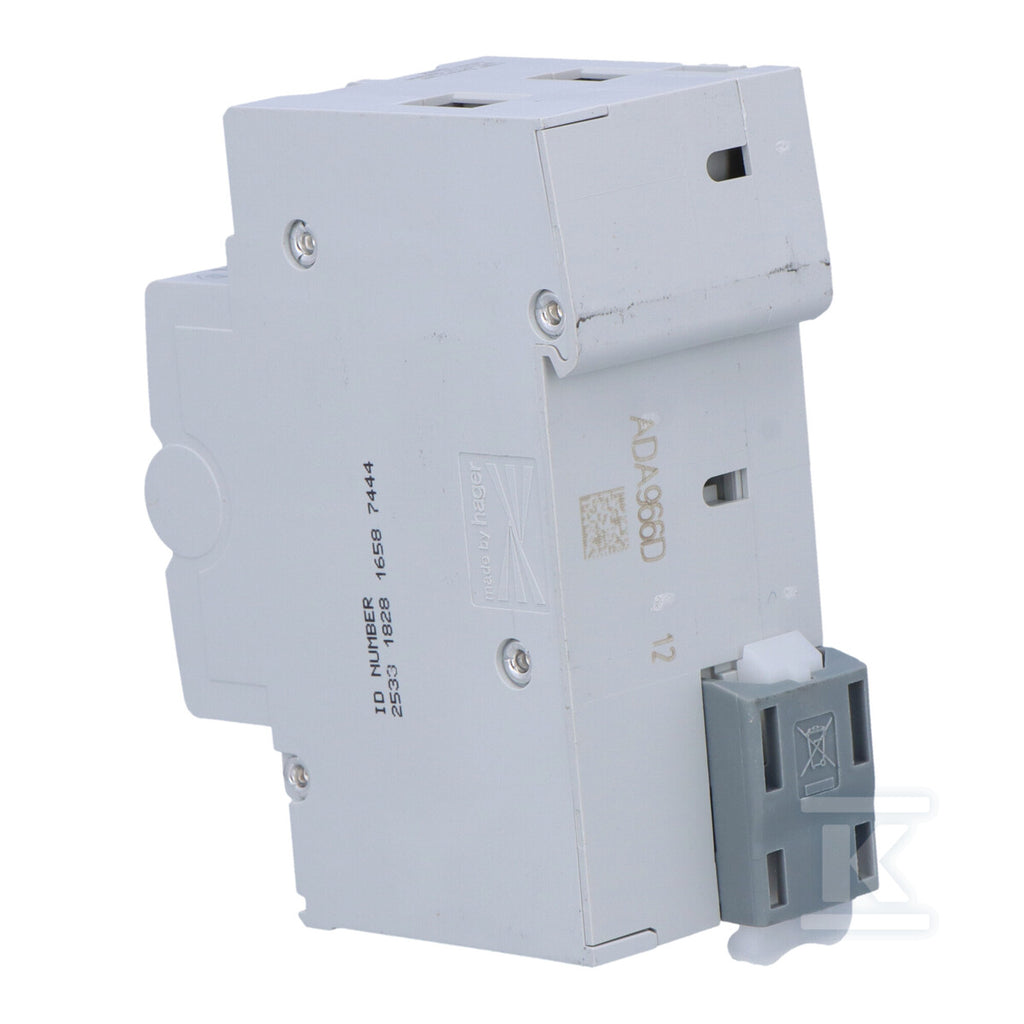

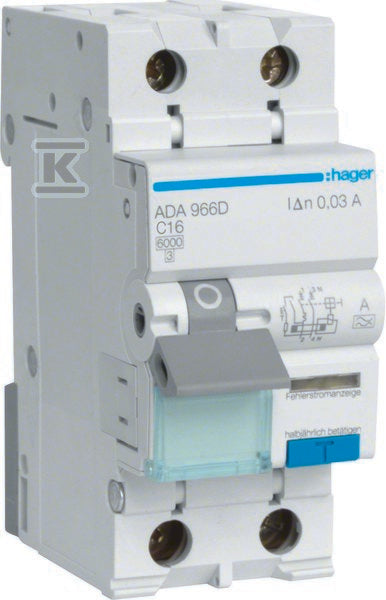

Wyłącznik różnicowoprądowy z członem nadprądowym C/6KA, 16A, 30mA, 2 biegunowy, typ A
HAGERWyłączniki różnicowoprądowe z członem nadprądowym typ A

Wyłącznik różnicowoprądowy z członem nadprądowym C/6KA, 16A, 30mA, 2 biegunowy, typ A

Cena za szt.
767,52 złbrutto 624,00 złnettoVAT 23%, cena za szt.
Od ręki: 12 szt. w magazynie centralnym
Wysyłka w 24-48 h w dni robocze
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów
Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta
IndeksHDD748
Kod producenta ADA966D
EAN3250611040798

W skrócie

Pełna karta techniczna (35)
C
Charakterystyka
16A
Prąd znamionowy
1P
Bieguny
6kA
Zdolność zwarciowa
0,03A
Znamionowy prąd różni...
A
Typ
230V AC
Napięcie
2moduły
Szerokość

Karta techniczna

35 parametrów w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.

Parametry elektryczne

8 parametrów
Prąd znamionowy
16 A
Charakterystyka wyzwalaniazadziała natychmiast przy 5 do 10 x In: odbiorniki z prądem rozruchowym, np. silniki
C
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Uinapięcie, do którego odnoszą się próby izolacji
500 V
Rodzaj napięcia
AC
Częstotliwość
50 Hz
Odporność na udar prądowy
0,25 kA
Napięcie udarowe wytrzymywane Uimpodporność na krótkie przepięcia w sieci
4 kV

Zabezpieczenie i zwarcia

6 parametrów
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1największy prąd zwarcia, który aparat bezpiecznie przerwie (EN 60898)
6 kA
Znamionowy prąd różnicowyprąd upływu, przy którym aparat zadziała; do ochrony ludzi stosuje się 30 mA
0,03 A
Czułośćtakże prąd pulsujący jednokierunkowy, np. z zasilaczy i płyt indukcyjnych
A
Klasa ograniczenia energii3 to najwyższa klasa: przy zwarciu przepuszcza najmniej energii
3
Kategoria przepięciado instalacji stałej w budynku, np. rozdzielnica
III
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
6 kA

Bieguny

4 parametry
Liczba biegunów
1
Liczba biegunów całkowita
2
Liczba biegunów chronionych
1
Jednocześnie rozłączany biegun N
tak

Montaż i podłączenie

6 parametrów
Szerokość w modułach
2 moduły
Głębokość wbudowaniaważne w płytkich rozdzielnicach podtynkowych
68 mm
Do instalacji podtynkowych
tak
Montaż podtynkowy
tak
Przewód jednodrutowy (przekrój)zakres przekroju w zacisku
1 ... 25 mm²
Przewód wielożyłowy (przekrój)
1 ... 16 mm²

Warunki pracy

3 parametry
Stopień ochronyochrona przed dotknięciem palcem, bez ochrony przed wodą
IP20
Temperatura otoczenia
-25 ... 40 °C
Stopień zanieczyszczeniazwykle nieprzewodzące, chwilowo przewodzące po skropleniu
2

Wymiary i waga

4 parametry
Długość
70 mm
Szerokość
35 mm
Wysokość
94 mm
Waga
0,225 kg

Pozostałe

4 parametry
Ochrona przed niepożądanym wyzwoleniem
nie
Rodzaj charakterystyki wyłączania
Bezzwłoczny
Z blokadą
tak
Znamionowa zdolność łączeniowa zgodnie z EN 60898
6 kA

Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę

Wymiary

Wg danych producenta: długość × szerokość × wysokość

70 mm 35 mm 94 mmwaga 0,225 kg

Dane do zamówienia

Do zapytań ofertowych i listy materiałów

Indeks Elektrik
HDD748
Kod producenta
 ADA966D
EAN
3250611040798
Marka
HAGER
Jednostka sprzedaży
szt.
Stan
12 szt. w magazynie centralnym
Wysyłka
24-48 h w dni robocze

Porównanie z zamiennikami

Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.

Zaznaczone pola różnią się od tego produktu Ten produkt Wyłącznik różnicowoprądowy z członem nadprądo...HDD748 EATON Wyłącznik kombinowany 6kA typ AC HNB-C16/1N/003CIG721 ETI Wyłącznik różnicowoprądowy z zabezpieczeniem ...HDT183 SCHNEIDER ELECTRIC Wyłącznik różnicowoprądowy z członem nadprądo...HEK131
Charakterystyka C CCC
Prąd znamionowy 16 A 16 A16 A16 A
Liczba biegunów 1 111
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 6 kA 6 kAbrak danych6 kA
Znamionowy prąd różnicowy 0,03 A 0,03 A0,03 A0,03 A
Czułość A ACACAC
Napięcie znamionowe 230 V 230 V230 V240 V
Szerokość w modułach 2 moduły 2 moduły2 moduły2 moduły
Głębokość wbudowania 68 mm 69,5 mm69 mm44 mm
Klasa ograniczenia energii 3 333
Temperatura pracy -25 ... 40 °C -25 ... 40 °Cbrak danych-5 ... 40 °C
Przewód jednodrutowy 1 ... 25 mm² 1 ... 25 mm²1 ... 25 mm²1 ... 25 mm²
Cena i dostępność
767,52 złbrutto 624,00 złnetto
12 szt. od ręki
637,51 złbrutto 518,30 złnetto
265 szt. od ręki
363,06 złbrutto 295,17 złnetto
43 szt. od ręki
531,06 złbrutto 431,76 złnetto
36 szt. od ręki

Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.

Wszystkie zamienniki (4)

Zamienniki innych marek

Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.

ProduktMarkaIndeksIcnModułyDostępnośćCena
Wyłącznik kombinowany 6kA typ AC HNB-C16/1N/003 EATON CIG721brak danych 2265 szt.
637,51 złbrutto 518,30 złnetto
 Zobacz
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M AC C16/0.03 ETI HDT183brak danych 243 szt.
363,06 złbrutto 295,17 złnetto
 Zobacz
Wyłącznik różnicowoprądowy z członem nadprądowym DPNVigiK-C16-30-AC C 16A 1N-biegunowy 30 mA typ AC SCHNEIDER ELECTRIC HEK131brak danych 236 szt.
531,06 złbrutto 431,76 złnetto
 Zobacz
Wyłącznik różnicowo-nadprądowy P312 2P C 16A 30MA TYP AC DX3 LEGRAND HEC679brak danych 238 szt.
600,51 złbrutto 488,22 złnetto
 Zobacz

Co oznacza C16 6 kA?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

CCharakterystyka wyzwalaniaczłon zwarciowy: 5 do 10 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.

16APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².

1PLiczba biegunówtory rozłączane

Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.

6kAZdolność zwarciowaIcn wg EN 60898

Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

HAGER Szyna grzebieniowa widełkowa pozioma 1P 10mm2 12M 206 szt.
50,55 złbrutto 41,10 złnetto
 HAGER Szyna grzebieniowa widełkowa pozioma 1P 10mm2 57M 16 szt.
271,34 złbrutto 220,60 złnetto
 HAGER Ogranicznik przepięć T1+T2 MOV 4P sieć TN-S/TT Iimp=50 kA In=50kA Up1, 2kV 46 szt.
1.944,63 złbrutto 1.581,00 złnetto
 HAGER Lampka sygnalizacyjna potrójna, czerwona 230V AC 46 szt.
146,49 złbrutto 119,10 złnetto

Opis

Wyłącznik różnicowoprądowy z członem nadprądowym C/6KA, 16A, 30mA, 2 biegunowy, typ A o numerze katalogowym  ADA966D w kategorii Wyłączniki różnicowoprądowe z członem nadprądowym typ A, Wyłączniki różnicowoprądowe nadprądowe. Produkt wyprodukowany przez markę HAGER. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.04 x 0.08 x 0.1 m. Waga produktu wynosi 0.22 kg.
