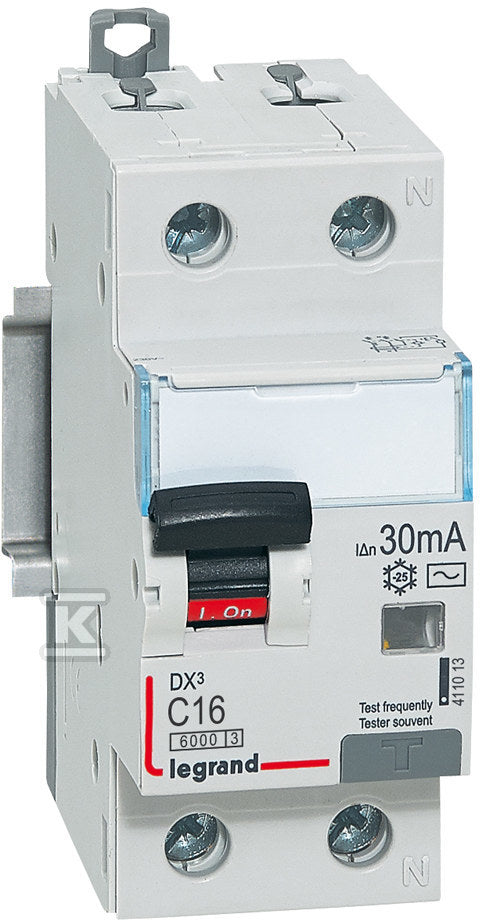

Wyłącznik różnicowo-nadprądowy P312 2P C 16A 30MA TYP AC DX3

Name: Wyłącznik różnicowo-nadprądowy P312 2P C 16A 30MA TYP AC DX3
Brand: LEGRAND
SKU: HEC679
Price: 600.51 PLN
Availability: InStock

Cena za szt.

600,51 złbrutto 488,22 złnettoVAT 23%, cena za szt.

Od ręki: 10 szt. w magazynie centralnym

Wysyłka w 24-48 h w dni robocze

Kurier (do 2 kg): 14,99 zł. Zamówienie od 499 zł: dostawa gratis.

Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów

Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta

IndeksHEC679

Kod producenta 411013

EAN3414970351623

SeriaP31DX

Parametry kluczowePełna specyfikacja (31)

Charakterystyka wyzwalania	C
Prąd znamionowy	16 A
Liczba biegunów	1
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1	6 kA
Napięcie znamionowe	230 V
Szerokość wyrażona liczbą modułów	2
Stopień ochrony (IP)	IP20
Częstotliwość	50 Hz

Do pobrania

Co oznacza C16?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

CCharakterystyka wyzwalaniaczłon zwarciowy: 5 do 10 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.

16APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².

1PLiczba biegunówtory rozłączane

Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Zamienniki innych marek

Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.

Produkt	Marka	Indeks	Icn	Moduły	Dostępność	Cena	Przejdź
Wyłącznik kombinowany 6kA typ AC HNB-C16/1N/003	EATON	CIG721	brak danych	2	329 szt.	637,51 złbrutto 518,30 złnetto	Zobacz
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M AC C16/0.03	ETI	HDT183	brak danych	2	66 szt.	363,06 złbrutto 295,17 złnetto	Zobacz
Wyłącznik różnicowoprądowy z członem nadprądowym DPNVigiK-C16-30-AC C 16A 1N-biegunowy 30 mA typ AC	SCHNEIDER ELECTRIC	HEK131	brak danych	2	36 szt.	531,06 złbrutto 431,76 złnetto	Zobacz
Wyłącznik różnicowoprądowy z członem nadprądowym C/6KA, 16A, 30mA, 2 biegunowy, typ A	HAGER	HDD748	brak danych	2	13 szt.	767,52 złbrutto 624,00 złnetto	Zobacz

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

LEGRAND Szyna grzebieniowa, 1P, 63A 12 modułów BI1-1P-12 16 szt.

29,66 złbrutto 24,11 złnetto

LEGRAND Szyna grzebieniowa, 1P, 80A 57 modułów BI1-1P-57 na zamówienie

165,55 złbrutto 134,59 złnetto

LEGRAND Ogranicznik przepięć T2 20 KA 4P 45 szt.

516,12 złbrutto 419,61 złnetto

LEGRAND Lampka sygnalizacyjna LED, L 311, czerwona 88 szt.

81,22 złbrutto 66,03 złnetto

Specyfikacja techniczna

31 parametrów z karty producenta

Charakterystyka wyzwalania	C
Częstotliwość	50 Hz
Czułość	AC
Do instalacji podtynkowych	tak
Głębokość wbudowania	44 mm
Jednocześnie rozłączany biegun N	tak
Klasa ograniczenia energii	3
Liczba biegunów	1
Liczba biegunów (całkowita)	2
Liczba biegunów chronionych	1
Montaż podtynkowy	tak
Napięcie znamionowe	230 V
Ochrona przed niepożądanym wyzwoleniem	nie
Odporność na udar prądowy	0.25 kA
Prąd znamionowy	16 A
Przekrój przyłączanego przewodu jednodrutowego	0.75 ... 16 mm2

Przekrój przyłączanego przewodu wielożyłowego	0.75 ... 10 mm2
Rodzaj charakterystyki wyłączania	Inne
Rodzaj napięcia	AC
Stopień ochrony (IP)	IP20
Stopień zanieczyszczenia	2
Szerokość wyrażona liczbą modułów	2
Z blokadą	tak
Znamionowa zdolność łączeniowa zgodnie z EN 60898	6 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009	6 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2	6 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1	6 kA
Znamionowe napięcie udarowe wytrzymywane Uimp	4 kV
Znamionowy prąd różnicowy	0.03 A
dł/szer/wys/waga	0,11 m / 0,086 m / 0,041 m / 0,238 kg
Zalety i cechy charakterystyczne	Połączenie funkcji: Jedno urządzenie zapewnia zarówno ochronę różnicowoprądową, jak i nadprądową, upraszczając instalację i redukując ilość potrzebnych aparatów.

Opis

Wyłącznik różnicowo-nadprądowy P312 2P C 16A 30MA TYP AC DX3 o numerze katalogowym 411013 w kategorii Wyłączniki różnicowoprądowe z członem nadprądowym typ AC, Wyłączniki różnicowoprądowe nadprądowe. Produkt wyprodukowany przez markę LEGRAND, seria P31DX. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.04 x 0.09 x 0.11 m. Waga produktu wynosi 0.24 kg.
