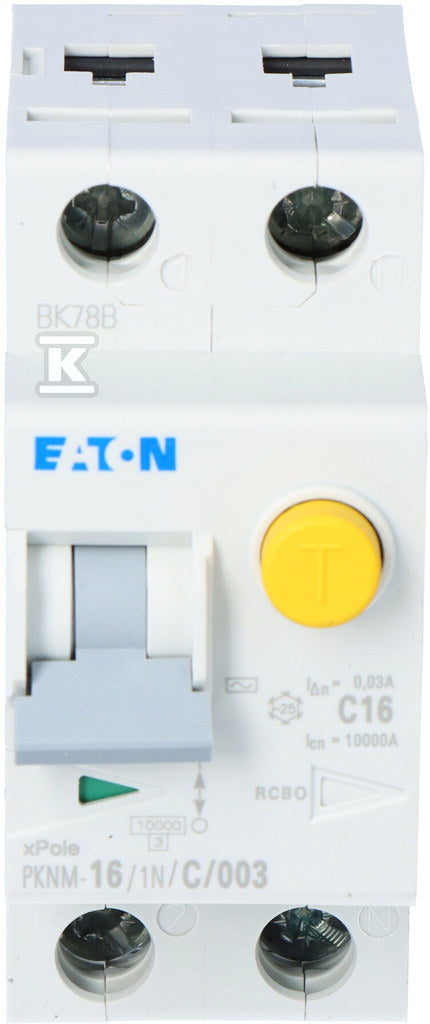

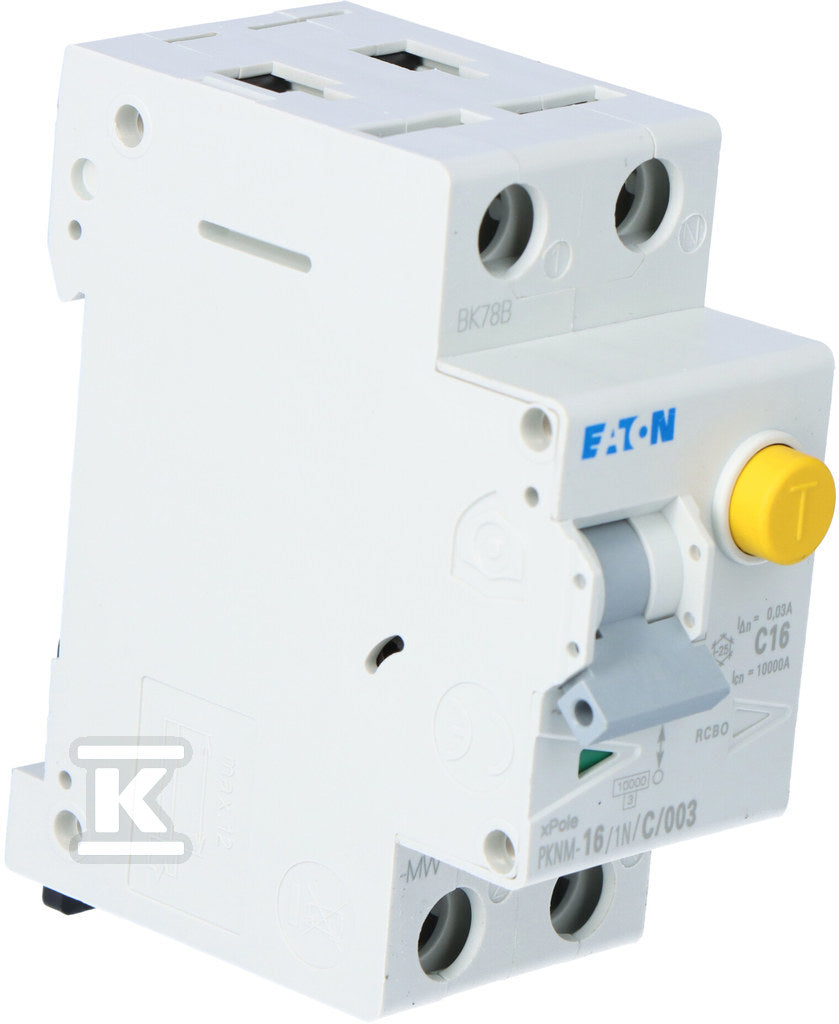

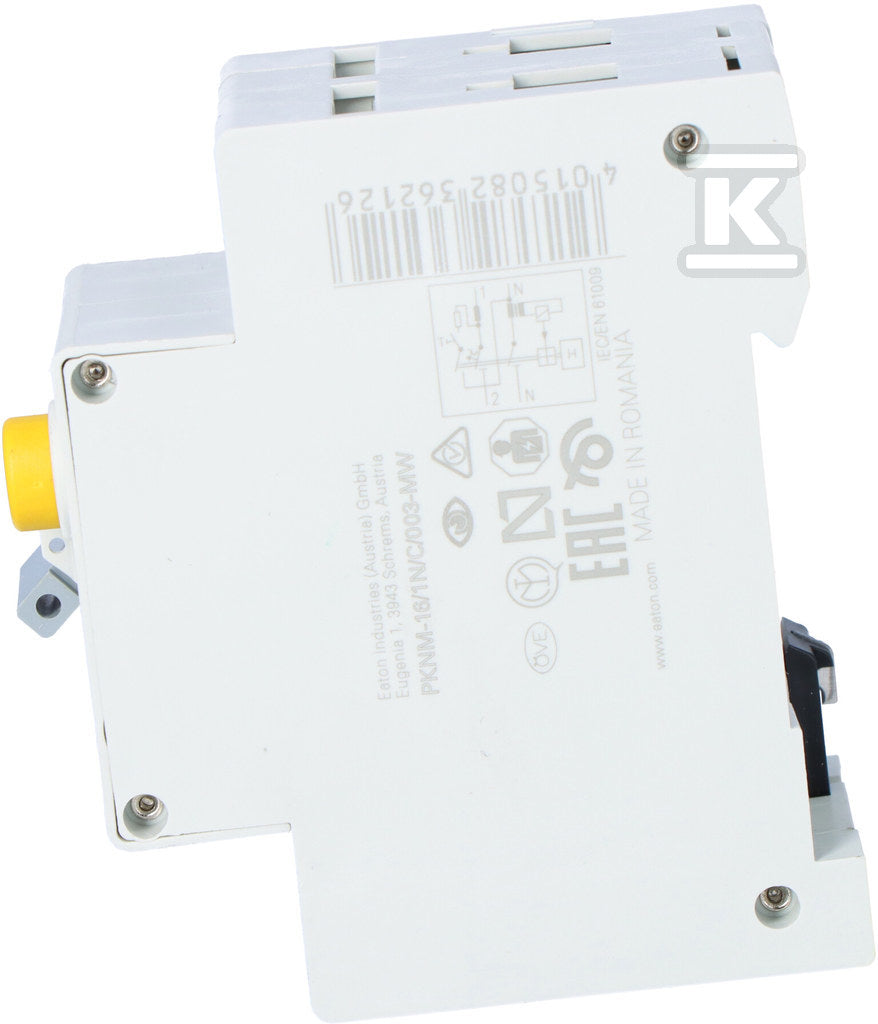

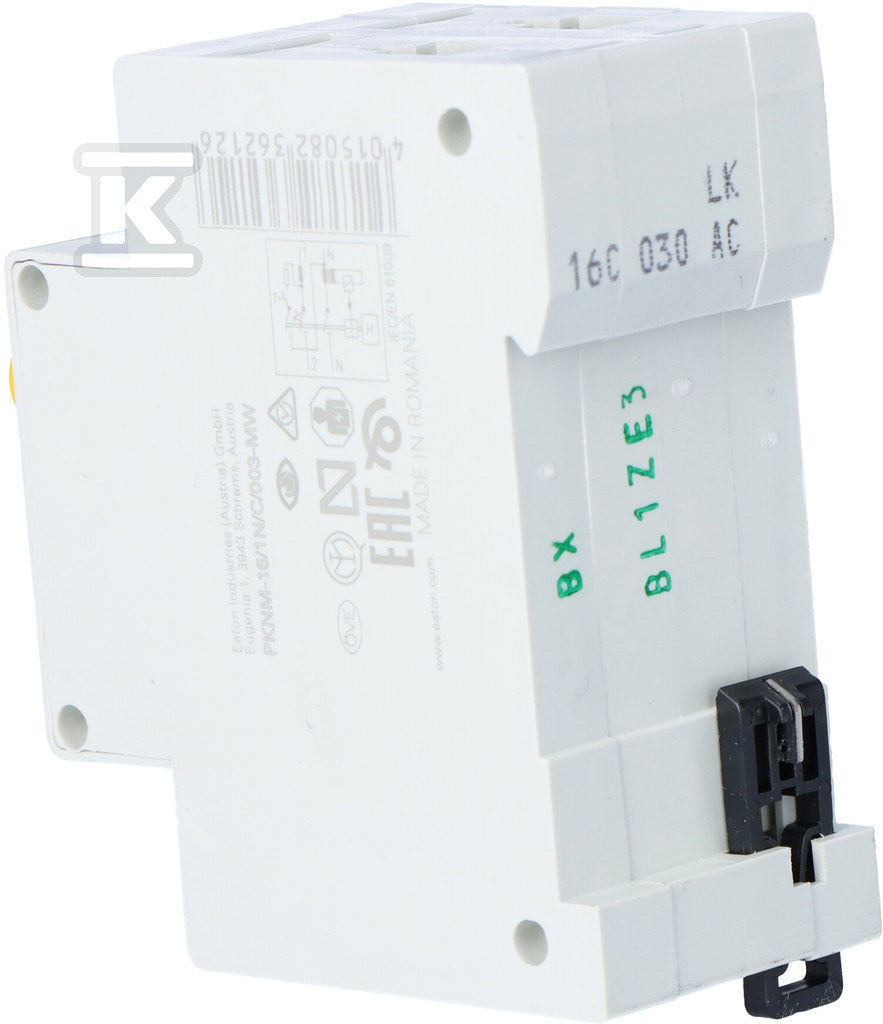

Wyłącznik nadprądowy z modułem różnicowym 1+N-biegunów PKNM-16/1N/C/003-MW
EATONWyłączniki różnicowoprądowe z członem nadprądowym typ A

Wyłącznik nadprądowy z modułem różnicowym 1+N-biegunów PKNM-16/1N/C/003-MW

Cena za szt.
705,65 złbrutto 573,70 złnettoVAT 23%, cena za szt.
Od ręki: 22 szt. w magazynie centralnym
Wysyłka w 24-48 h w dni robocze
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów
Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta
IndeksHDA021
Kod producenta 236212
EAN4015082400644
SeriaPKNM

W skrócie

Pełna karta techniczna (35)
C
Charakterystyka
16A
Prąd znamionowy
1P
Bieguny
10kA
Zdolność zwarciowa
0,03A
Znamionowy prąd różni...
AC
Typ
230V AC
Napięcie
2moduły
Szerokość

Karta techniczna

35 parametrów w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.

Parametry elektryczne

8 parametrów
Prąd znamionowy
16 A
Charakterystyka wyzwalaniazadziała natychmiast przy 5 do 10 x In: odbiorniki z prądem rozruchowym, np. silniki
C
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Uinapięcie, do którego odnoszą się próby izolacji
440 V
Rodzaj napięcia
AC
Częstotliwość
50 Hz
Odporność na udar prądowy
0,25 kA
Napięcie udarowe wytrzymywane Uimpodporność na krótkie przepięcia w sieci
4 kV

Zabezpieczenie i zwarcia

6 parametrów
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1największy prąd zwarcia, który aparat bezpiecznie przerwie (EN 60898)
10 kA
Znamionowy prąd różnicowyprąd upływu, przy którym aparat zadziała; do ochrony ludzi stosuje się 30 mA
0,03 A
Czułośćwykrywa upływ prądu przemiennego
AC
Klasa ograniczenia energii3 to najwyższa klasa: przy zwarciu przepuszcza najmniej energii
3
Kategoria przepięciado instalacji stałej w budynku, np. rozdzielnica
III
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
10 kA

Bieguny

4 parametry
Liczba biegunów
1
Liczba biegunów całkowita
2
Liczba biegunów chronionych
1
Jednocześnie rozłączany biegun N
tak

Montaż i podłączenie

6 parametrów
Szerokość w modułach
2 moduły
Głębokość wbudowaniaważne w płytkich rozdzielnicach podtynkowych
70 mm
Do instalacji podtynkowych
nie
Montaż podtynkowy
nie
Przewód jednodrutowy (przekrój)zakres przekroju w zacisku
1 ... 25 mm²
Przewód wielożyłowy (przekrój)
1 ... 25 mm²

Warunki pracy

3 parametry
Stopień ochronyochrona przed dotknięciem palcem, bez ochrony przed wodą
IP20
Temperatura otoczenia
-25 ... 40 °C
Stopień zanieczyszczeniazwykle nieprzewodzące, chwilowo przewodzące po skropleniu
2

Wymiary i waga

4 parametry
Długość
88 mm
Szerokość
39 mm
Wysokość
78 mm
Waga
0,206 kg

Pozostałe

4 parametry
Ochrona przed niepożądanym wyzwoleniem
nie
Rodzaj charakterystyki wyłączania
Bezzwłoczny
Z blokadą
nie
Znamionowa zdolność łączeniowa zgodnie z EN 60898
10 kA

Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę

Wymiary

Wg danych producenta: długość × szerokość × wysokość

88 mm 39 mm 78 mmwaga 0,206 kg

Dane do zamówienia

Do zapytań ofertowych i listy materiałów

Indeks Elektrik
HDA021
Kod producenta
 236212
EAN
4015082400644
Marka i seria
EATON, seria PKNM
Jednostka sprzedaży
szt.
Stan
22 szt. w magazynie centralnym
Wysyłka
24-48 h w dni robocze

Porównanie z zamiennikami

Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.

Zaznaczone pola różnią się od tego produktu Ten produkt Wyłącznik nadprądowy z modułem różnicowym 1+N...HDA021 ETI Wyłącznik różnicowoprądowy z zabezpieczeniem ...HDT183 SCHNEIDER ELECTRIC Wyłącznik różnicowoprądowy z członem nadprądo...HEK131 HAGER Wyłącznik różnicowoprądowy z członem nadprądo...HDD748
Charakterystyka C CCC
Prąd znamionowy 16 A 16 A16 A16 A
Liczba biegunów 1 111
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 10 kA brak danych6 kA6 kA
Znamionowy prąd różnicowy 0,03 A 0,03 A0,03 A0,03 A
Czułość AC ACACA
Napięcie znamionowe 230 V 230 V240 V230 V
Szerokość w modułach 2 moduły 2 moduły2 moduły2 moduły
Głębokość wbudowania 70 mm 69 mm44 mm68 mm
Klasa ograniczenia energii 3 333
Temperatura pracy -25 ... 40 °C brak danych-5 ... 40 °C-25 ... 40 °C
Przewód jednodrutowy 1 ... 25 mm² 1 ... 25 mm²1 ... 25 mm²1 ... 25 mm²
Cena i dostępność
705,65 złbrutto 573,70 złnetto
22 szt. od ręki
363,06 złbrutto 295,17 złnetto
43 szt. od ręki
531,06 złbrutto 431,76 złnetto
36 szt. od ręki
767,52 złbrutto 624,00 złnetto
12 szt. od ręki

Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.

Wszystkie zamienniki (4)

Zamienniki innych marek

Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.

ProduktMarkaIndeksIcnModułyDostępnośćCena
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M AC C16/0.03 ETI HDT183brak danych 243 szt.
363,06 złbrutto 295,17 złnetto
 Zobacz
Wyłącznik różnicowoprądowy z członem nadprądowym DPNVigiK-C16-30-AC C 16A 1N-biegunowy 30 mA typ AC SCHNEIDER ELECTRIC HEK131brak danych 236 szt.
531,06 złbrutto 431,76 złnetto
 Zobacz
Wyłącznik różnicowoprądowy z członem nadprądowym C/6KA, 16A, 30mA, 2 biegunowy, typ A HAGER HDD748brak danych 212 szt.
767,52 złbrutto 624,00 złnetto
 Zobacz
Wyłącznik różnicowo-nadprądowy P312 2P C 16A 30MA TYP AC DX3 LEGRAND HEC679brak danych 238 szt.
600,51 złbrutto 488,22 złnetto
 Zobacz

Co oznacza C16?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

CCharakterystyka wyzwalaniaczłon zwarciowy: 5 do 10 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.

16APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².

1PLiczba biegunówtory rozłączane

Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

EATON Szyna do łączenia aparatury modułowej Z-GV-10/1P-1TE 16 szt.
230,87 złbrutto 187,70 złnetto
 EATON Szyna do łączenia aparatury modułowej Z-GV-16/1P+HS 13 szt.
601,96 złbrutto 489,40 złnetto
 EATON Ogranicznik przepięć SPCT2-280/4 208 szt.
364,94 złbrutto 296,70 złnetto
 EATON Lampka kontrolna pojedyncza Z-EL/G230 263 szt.
119,51 złbrutto 97,16 złnetto

Opis

Wyłącznik nadprądowy z modułem różnicowym 1+N-biegunów PKNM-16/1N/C/003-MW o numerze katalogowym  236212 w kategorii Wyłączniki różnicowoprądowe z członem nadprądowym typ A, Wyłączniki różnicowoprądowe nadprądowe. Produkt wyprodukowany przez markę EATON, seria PKNM. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.08 x 0.04 x 0.09 m. Waga produktu wynosi 0.21 kg.
