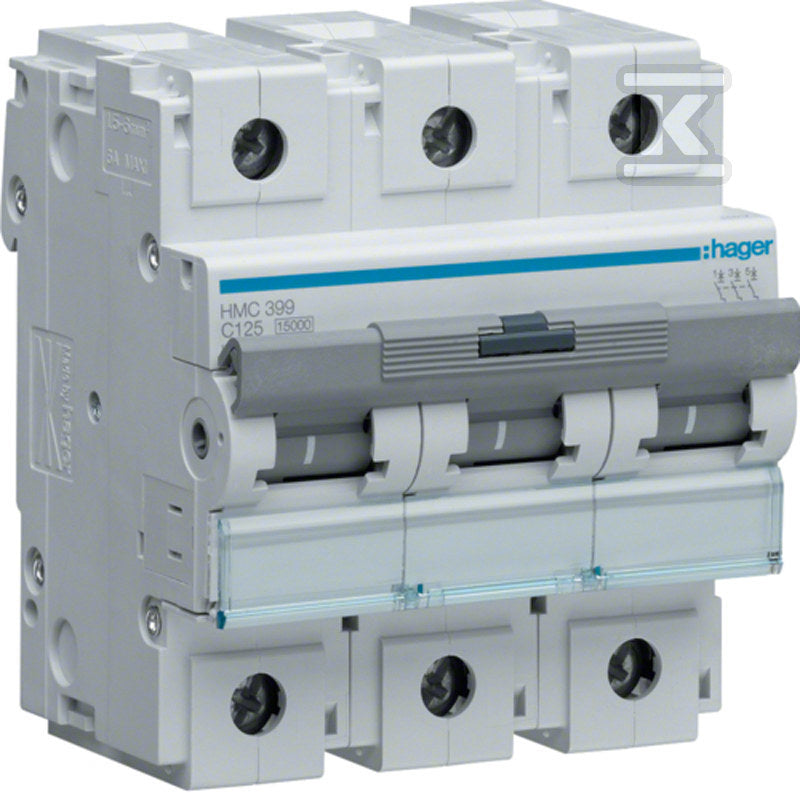

Wyłącznik nadprądowy Icn=15000A / Icu=15kA 3P C 125A
Wyłącznik nadprądowy Icn=15000A / Icu=15kA 3P C 125A
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
W skrócie
Pełna karta techniczna (31)Karta techniczna
31 parametrów w 6 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.
Parametry elektryczne
7 parametrów
Zabezpieczenie i zwarcia
5 parametrów
Bieguny
4 parametry
Montaż i podłączenie
7 parametrów
Warunki pracy
4 parametry
Wymiary i waga
4 parametry
Brak parametrów pasujących do wyszukiwania.
Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę
Wymiary
Wg danych producenta: długość × szerokość × wysokość
Dane do zamówienia
Do zapytań ofertowych i listy materiałów
- Indeks Elektrik
- AEE355
- Kod producenta
- HMC399
- EAN
- 3250613230210
- Marka i seria
- HAGER, seria MCB
- Kategoria
- Wyłączniki nadprądowe
- Jednostka sprzedaży
- szt.
- Stan
- na zamówienie
- Wysyłka
- termin potwierdzimy po zamówieniu
Porównanie z zamiennikami
Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.
| Zaznaczone pola różnią się od tego produktu |  Ten produkt
Wyłącznik nadprądowy Icn=15000A / Icu=15kA 3P...AEE355
|
 ETI
Wyłącznik nadprądowy ETIMAT 10 3P C125CQC290
|
 SCHNEIDER ELECTRIC
Wyłącznik nadprądowy C120N-C125-3 C 125A 3-bi...GDM433
|
 ABB
Wyłącznik nadmiarowo-prądowy S803P-C125DBR076
|
|---|---|---|---|---|
| Charakterystyka | C | C | C | C |
| Prąd znamionowy | 125 A | 125 A | 125 A | 125 A |
| Liczba biegunów | 3 | 3 | 3 | brak danych |
| Icn przy 230 V | 15 kA | brak danych | 10 kA | 15 kA |
| Icn przy 400 V | 15 kA | brak danych | 10 kA | 15 kA |
| Napięcie znamionowe | 415 V | 400 V | 400 V | 400 V |
| Szerokość w modułach | 4,5 modułu | 4,5 modułu | 4,5 modułu | 5 modułów |
| Głębokość wbudowania | 70 mm | 75 mm | 44 mm | 82,5 mm |
| Temperatura pracy | -25 ... 70 °C | -25 ... 55 °C | -25 ... 70 °C | -25 ... 60 °C |
| Przewód jednodrutowy | 1 ... 70 mm² | 2,5 ... 50 mm² | 1,5 ... 50 mm² | 1 ... 70 mm² |
| Stopień ochrony | IP20 | IP20 | IP20 | IP20 |
| Cena i dostępność |
1.790,88 złbrutto
1.456,00 złnetto
na zamówienie |
1.560,59 złbrutto
1.268,77 złnetto
2 szt. od ręki |
1.959,39 złbrutto
1.593,00 złnetto
4 szt. od ręki |
2.651,06 złbrutto
2.155,33 złnetto
na zamówienieZobacz |
Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.
Wszystkie zamienniki (4)
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy ETIMAT 10 3P C125 |
ETI | CQC290 | 10 kA | 5 | 2 szt. |
1.560,59 złbrutto
1.268,77 złnetto
|
Zobacz |
 Wyłącznik nadprądowy C120N-C125-3 C 125A 3-biegunowy |
SCHNEIDER ELECTRIC | GDM433 | 10 kA | 5 | 4 szt. |
1.959,39 złbrutto
1.593,00 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy S803P-C125 |
ABB | DBR076 | 15 kA | 5 | na zamówienie |
2.651,06 złbrutto
2.155,33 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 10kA serii BKH 3P 125A charakterystyka C BKH 3P C125A |
LS ELECTRIC | DJR692 | 10 kA | brak danych | na zamówienie |
401,15 złbrutto
326,14 złnetto
|
Zobacz |
Co oznacza C125 15 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości od 40 A wzwyż stosuje się jako zabezpieczenia główne, w rozdzielnicach budynków i w przemyśle, z przewodem 10 mm² i większym.
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. Wartości 15 kA i wyższe są przeznaczone do rozdzielnic przemysłowych i głównych, gdzie spodziewany prąd zwarciowy jest duży.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
HAGER
Szyna grzebieniowa widełkowa pozioma 3P 10mm2 12M
HAGER
Szyna grzebieniowa widełkowa pozioma 3P 16mm2 12M
HAGER
Ogranicznik przepięć T1+T2 MOV 4P sieć TN-S/TT Iimp=50 kA In=50kA Up1, 2kV
HAGER
Lampka sygnalizacyjna potrójna, czerwona 230V AC
Opis
Wyłącznik nadprądowy Icn=15000A / Icu=15kA 3P C 125A o numerze katalogowym HMC399 w kategorii Pozostałe, Niesklasyfikowane., seria MCB. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.08 x 0.1 x 0.1 m. Waga produktu wynosi 0.68 kg.
