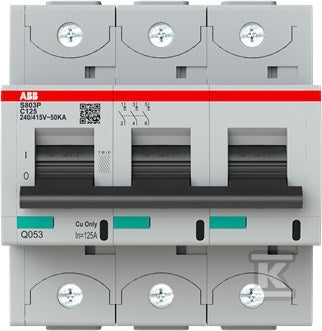

Wyłącznik nadmiarowo-prądowy S803P-C125
Wyłącznik nadmiarowo-prądowy S803P-C125
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 125 A |
| Liczba biegunów (całkowita) | 3 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 15 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 5 |
| Stopień ochrony (IP) | IP20 |
| Głębokość wbudowania | 82.5 mm |
Co oznacza C125 15 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości od 40 A wzwyż stosuje się jako zabezpieczenia główne, w rozdzielnicach budynków i w przemyśle, z przewodem 10 mm² i większym.
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. Wartości 15 kA i wyższe są przeznaczone do rozdzielnic przemysłowych i głównych, gdzie spodziewany prąd zwarciowy jest duży.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy ETIMAT 10 3P C125 |
ETI | CQC290 | 10 kA | 5 | 3 szt. |
1.529,98 złbrutto
1.243,89 złnetto
|
Zobacz |
 Wyłącznik nadprądowy C120N-C125-3 C 125A 3-biegunowy |
SCHNEIDER ELECTRIC | GDM433 | 10 kA | 5 | 1 szt. |
1.959,39 złbrutto
1.593,00 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Icn=15000A / Icu=15kA 3P C 125A |
HAGER | AEE355 | 15 kA | 5 | na zamówienie |
1.790,88 złbrutto
1.456,00 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 10kA serii BKH 3P 125A charakterystyka C BKH 3P C125A |
LS ELECTRIC | DJR692 | 10 kA | brak danych | na zamówienie |
401,15 złbrutto
326,14 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
ABB
Szyna łączeniowa PS1-5-0-65 3-phase busbar for 5 MS116 / MS132, Ie=65A
ABB
Szyna łączeniowa PS1-5-1-65 3-phase busbar for 5 MS116 / MS132 with 1 HK/SK, Ie=65A
ABB
OVR 40-275 Ogranicznik przepięć TYP 2 C, bez wkładki, 1-polowy
ABB
E219-D Lampka sygnalizacyjna LED zielona 115230VAC
Specyfikacja techniczna
27 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Głębokość wbudowania | 82.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów chronionych | 3 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 690 V |
| Prąd znamionowy | 125 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 70 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 50 mm2 |
| Rodzaj napięcia | Inne |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 28.2 W |
| Szerokość wyrażona liczbą modułów | 5 |
| Temperatura otoczenia w warunkach pracy | -25 ... 60 °C |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 15 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 15 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 50 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 50 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 6 kV |
| dł/szer/wys/waga/obj | 0,102 m / 0,107 m / 0,092 m / 0,8 kg / 0,001 m3 |
Opis
Wyłącznik nadmiarowo-prądowy S803P-C125 o numerze katalogowym   2CCG001234R0001 w kategorii Wyłączniki nadprądowe>Wyłączniki nadprądowe - pozostałe. Produkt wyprodukowany przez markę ABB, seria S800P. WYŁĄCZNIK o wymiarach 0,09 x 0,11 x 0,1 m. Waga produktu wynosi 0,8 kg.
