CIG745

Wyłącznik kombinowany 6kA typ AC HNB-C10/1N/003

645,63 zł
645,63 zł
Pomiń, aby przejść do informacji o produkcie
CIG745
  • CIG745
  • CIG745
  • CIG745
  • CIG745
  • CIG745
  • CIG745

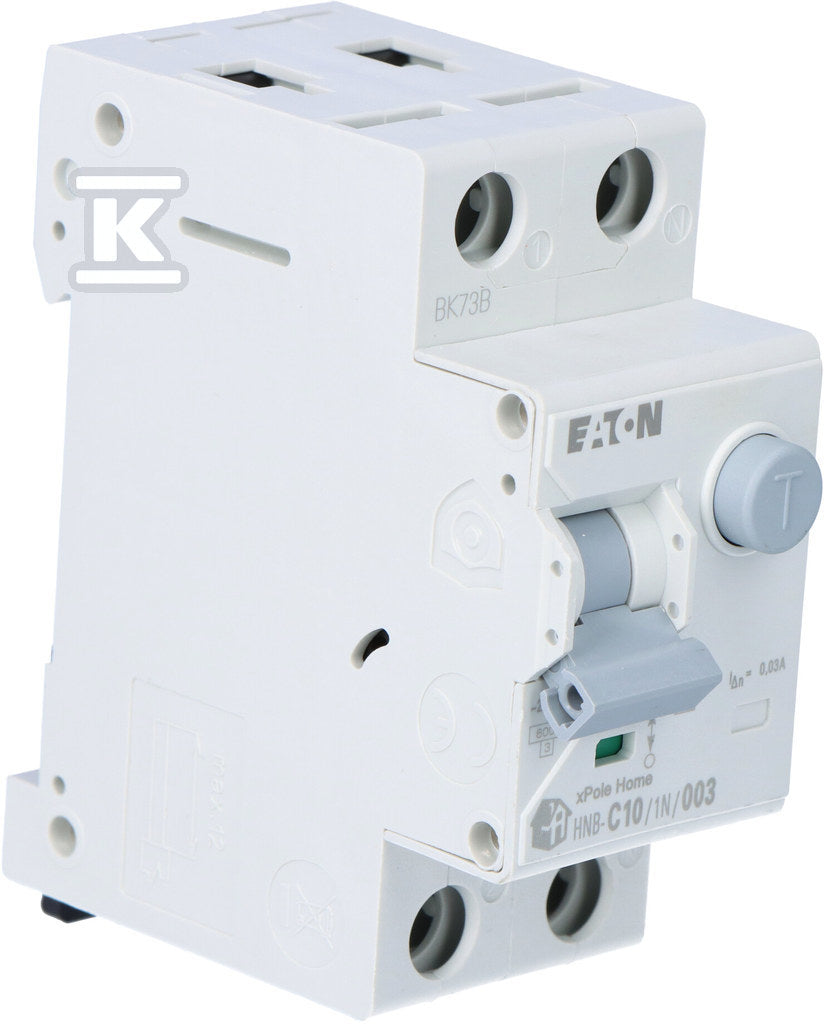

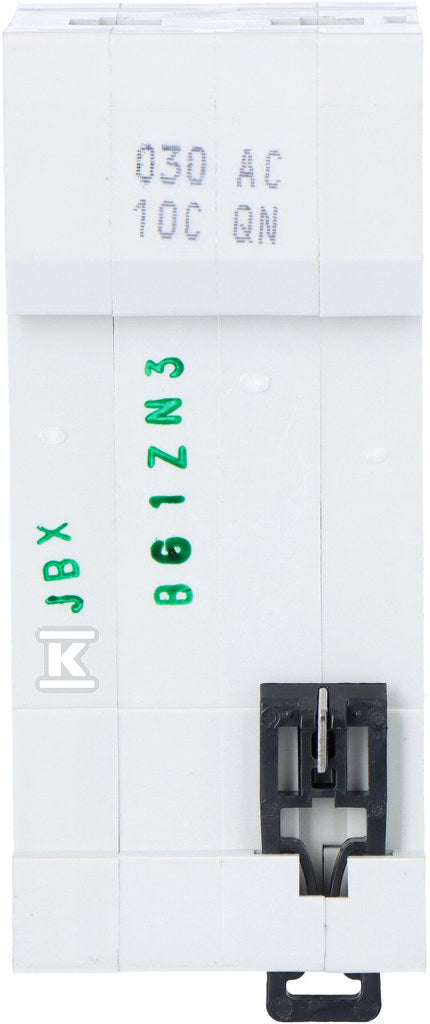

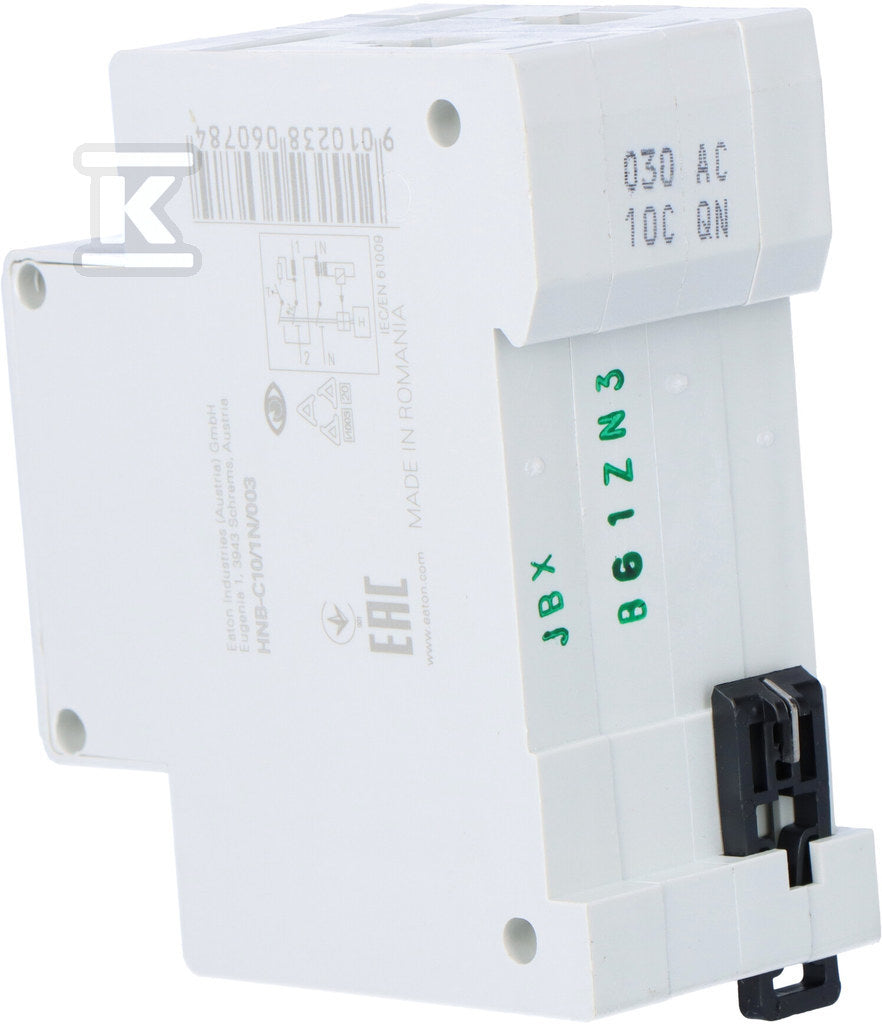

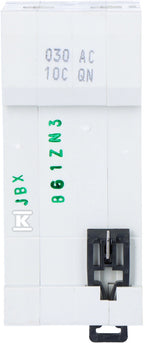

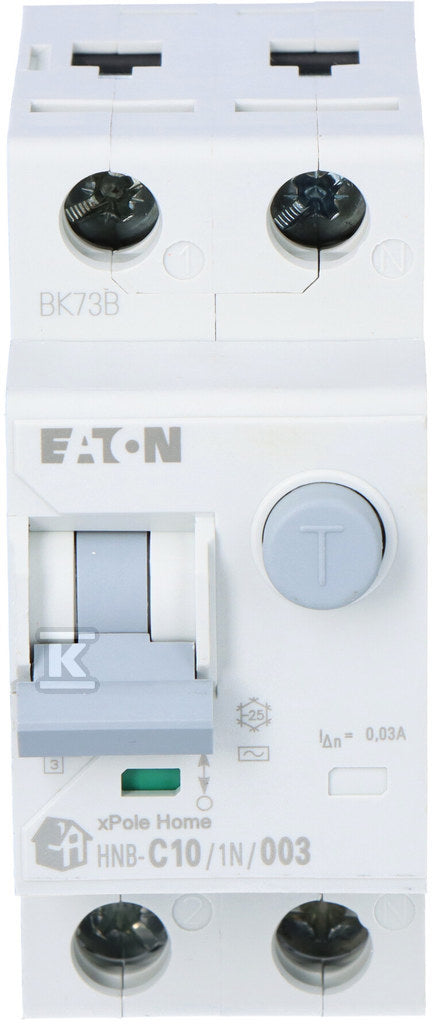

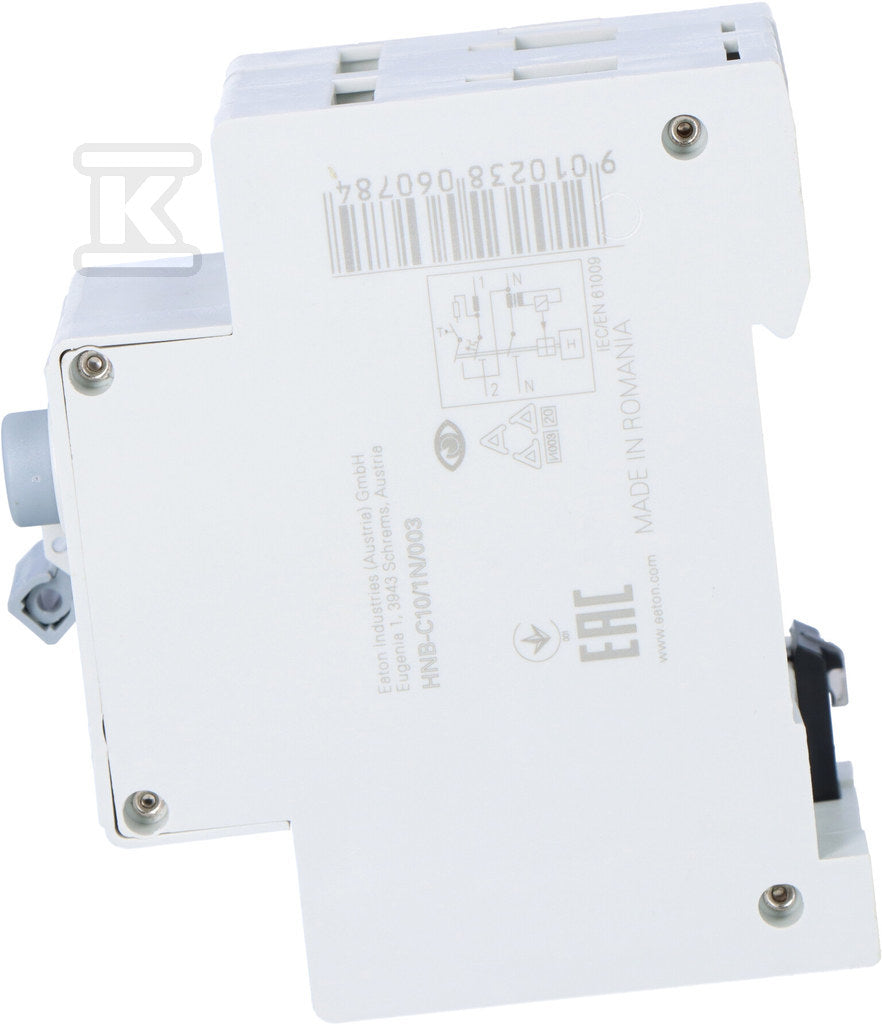

Wyłącznik kombinowany 6kA typ AC HNB-C10/1N/003
EATONWyłączniki różnicowoprądowe z członem nadprądowym typ AC

Wyłącznik kombinowany 6kA typ AC HNB-C10/1N/003

Cena za szt.
645,63 złbrutto 524,90 złnettoVAT 23%, cena za szt.
Od ręki: 143 szt. w magazynie centralnym
Wysyłka w 24-48 h w dni robocze
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów
Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta
IndeksCIG745
Kod producenta 195125
EAN9010238060784
SeriaHNB

W skrócie

Pełna karta techniczna (34)
C
Charakterystyka
10A
Prąd znamionowy
1P
Bieguny
6kA
Zdolność zwarciowa
0,03A
Znamionowy prąd różni...
AC
Typ
230V AC
Napięcie
2moduły
Szerokość

Karta techniczna

34 parametry w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.

Parametry elektryczne

8 parametrów
Prąd znamionowy
10 A
Charakterystyka wyzwalaniazadziała natychmiast przy 5 do 10 x In: odbiorniki z prądem rozruchowym, np. silniki
C
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Uinapięcie, do którego odnoszą się próby izolacji
500 V
Rodzaj napięcia
AC
Częstotliwość
50 Hz
Odporność na udar prądowy
0,25 kA
Napięcie udarowe wytrzymywane Uimpodporność na krótkie przepięcia w sieci
4 kV

Zabezpieczenie i zwarcia

6 parametrów
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1największy prąd zwarcia, który aparat bezpiecznie przerwie (EN 60898)
6 kA
Znamionowy prąd różnicowyprąd upływu, przy którym aparat zadziała; do ochrony ludzi stosuje się 30 mA
0,03 A
Czułośćwykrywa upływ prądu przemiennego
AC
Klasa ograniczenia energii3 to najwyższa klasa: przy zwarciu przepuszcza najmniej energii
3
Kategoria przepięciado instalacji stałej w budynku, np. rozdzielnica
III
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
6 kA

Bieguny

4 parametry
Liczba biegunów
1
Liczba biegunów całkowita
2
Liczba biegunów chronionych
1
Jednocześnie rozłączany biegun N
tak

Montaż i podłączenie

6 parametrów
Szerokość w modułach
2 moduły
Głębokość wbudowaniaważne w płytkich rozdzielnicach podtynkowych
69,5 mm
Do instalacji podtynkowych
nie
Montaż podtynkowy
nie
Przewód jednodrutowy (przekrój)zakres przekroju w zacisku
1 ... 25 mm²
Przewód wielożyłowy (przekrój)
1 ... 25 mm²

Warunki pracy

3 parametry
Stopień ochronyochrona przed dotknięciem palcem, bez ochrony przed wodą
IP20
Temperatura otoczenia
-25 ... 40 °C
Stopień zanieczyszczeniazwykle nieprzewodzące, chwilowo przewodzące po skropleniu
2

Wymiary i waga

4 parametry
Długość
89 mm
Szerokość
80 mm
Wysokość
41 mm
Waga
0,21 kg

Pozostałe

3 parametry
Ochrona przed niepożądanym wyzwoleniem
nie
Rodzaj charakterystyki wyłączania
Bezzwłoczny
Z blokadą
nie

Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę

Wymiary

Wg danych producenta: długość × szerokość × wysokość

89 mm 80 mm 41 mmwaga 0,21 kg

Dane do zamówienia

Do zapytań ofertowych i listy materiałów

Indeks Elektrik
CIG745
Kod producenta
 195125
EAN
9010238060784
Marka i seria
EATON, seria HNB
Jednostka sprzedaży
szt.
Stan
143 szt. w magazynie centralnym
Wysyłka
24-48 h w dni robocze

Porównanie z zamiennikami

Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.

Zaznaczone pola różnią się od tego produktu Ten produkt Wyłącznik kombinowany 6kA typ AC HNB-C10/1N/003CIG745 LEGRAND Wyłącznik różnicowo-nadprądowy P312 2P C 10A ...HEC678 ETI Wyłącznik różnicowoprądowy z zabezpieczeniem ...HDT182 HAGER Wyłącznik różnicowoprądowy z członem nadprądo...HDD747
Charakterystyka C CCC
Prąd znamionowy 10 A 10 A10 A10 A
Liczba biegunów 1 111
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 6 kA 6 kAbrak danych6 kA
Znamionowy prąd różnicowy 0,03 A 0,03 A0,03 A0,03 A
Czułość AC ACACA
Napięcie znamionowe 230 V 230 V230 V230 V
Szerokość w modułach 2 moduły 2 moduły2 moduły2 moduły
Głębokość wbudowania 69,5 mm 44 mm69 mm68 mm
Klasa ograniczenia energii 3 333
Temperatura pracy -25 ... 40 °C brak danychbrak danych-25 ... 40 °C
Przewód jednodrutowy 1 ... 25 mm² 0,75 ... 16 mm²1 ... 25 mm²1 ... 25 mm²
Cena i dostępność
645,63 złbrutto 524,90 złnetto
143 szt. od ręki
714,56 złbrutto 580,94 złnetto
55 szt. od ręki
377,59 złbrutto 306,98 złnetto
na zamówienieZobacz
755,84 złbrutto 614,50 złnetto
12 szt. od ręki

Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.

Wszystkie zamienniki (4)

Zamienniki innych marek

Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.

ProduktMarkaIndeksIcnModułyDostępnośćCena
Wyłącznik różnicowo-nadprądowy P312 2P C 10A 30MA TYP AC DX3 LEGRAND HEC678brak danych 255 szt.
714,56 złbrutto 580,94 złnetto
 Zobacz
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M AC C10/0.03 ETI HDT182brak danych 2na zamówienie
377,59 złbrutto 306,98 złnetto
 Zobacz
Wyłącznik różnicowoprądowy z członem nadprądowym C/6KA, 10A, 30mA, 2 biegunowy, typ A HAGER HDD747brak danych 212 szt.
755,84 złbrutto 614,50 złnetto
 Zobacz
Wyłącznik różnicowoprądowy z członem nadprądowym DPNVigiK-C10-30-AC C 10A 1N-biegunowy 30 mA typ AC SCHNEIDER ELECTRIC HEK130brak danych 23 szt.
535,75 złbrutto 435,57 złnetto
 Zobacz

Co oznacza C10 6 kA?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

CCharakterystyka wyzwalaniaczłon zwarciowy: 5 do 10 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.

10APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².

1PLiczba biegunówtory rozłączane

Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.

6kAZdolność zwarciowaIcn wg EN 60898

Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

EATON Szyna do łączenia aparatury modułowej Z-GV-10/1P-1TE 16 szt.
230,87 złbrutto 187,70 złnetto
 EATON Szyna do łączenia aparatury modułowej Z-GV-16/1P+HS 13 szt.
601,96 złbrutto 489,40 złnetto
 EATON Ogranicznik przepięć SPCT2-280/4 202 szt.
364,94 złbrutto 296,70 złnetto
 EATON Lampka kontrolna pojedyncza Z-EL/G230 260 szt.
119,51 złbrutto 97,16 złnetto

Opis

Wyłącznik kombinowany 6kA typ AC HNB-C10/1N/003 o numerze katalogowym  195125 w kategorii Wyłączniki różnicowoprądowe z członem nadprądowym typ AC, Wyłączniki różnicowoprądowe nadprądowe. Produkt wyprodukowany przez markę EATON, seria HNB. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.04 x 0.08 x 0.09 m. Waga produktu wynosi 0.21 kg.
