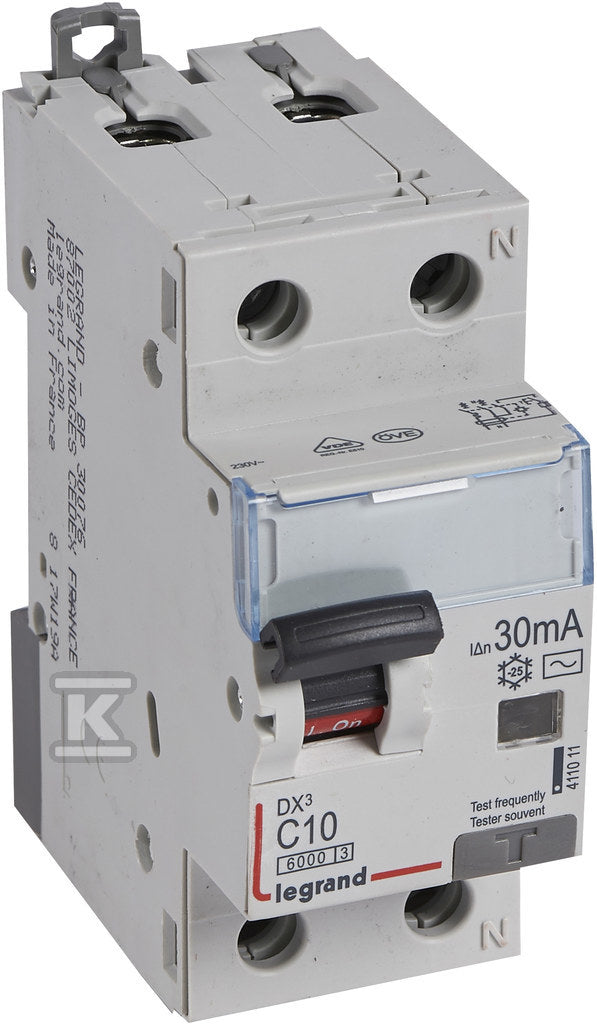

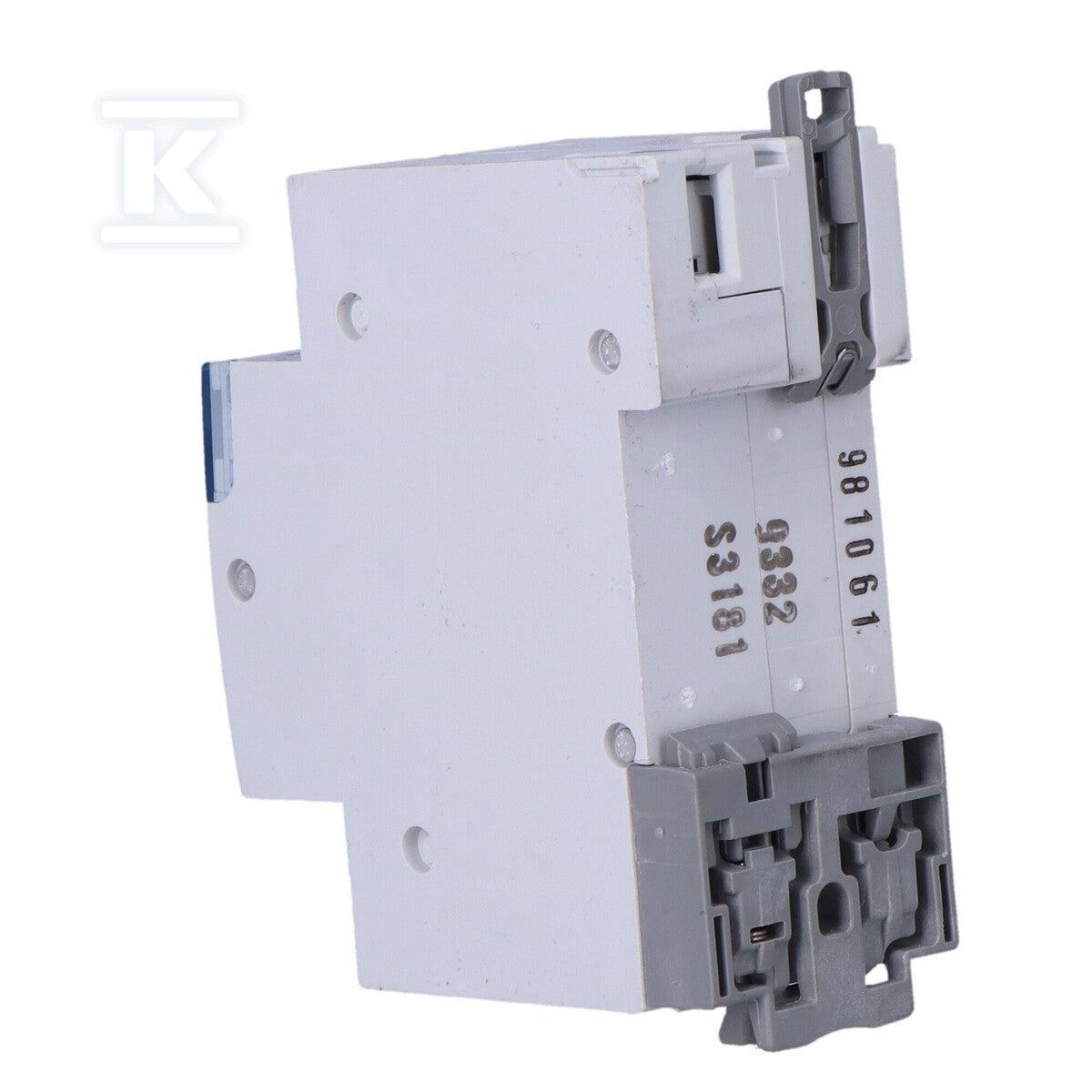

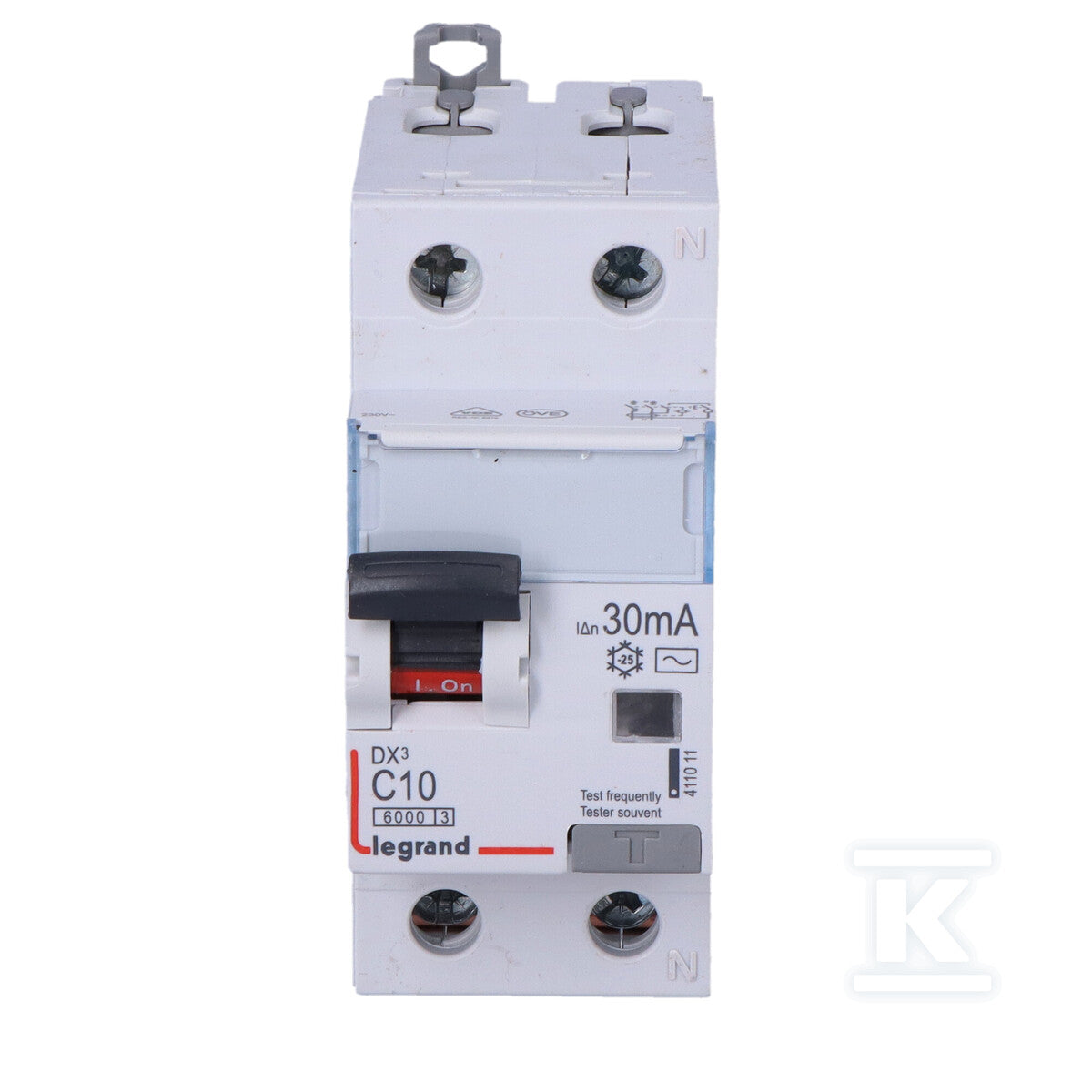

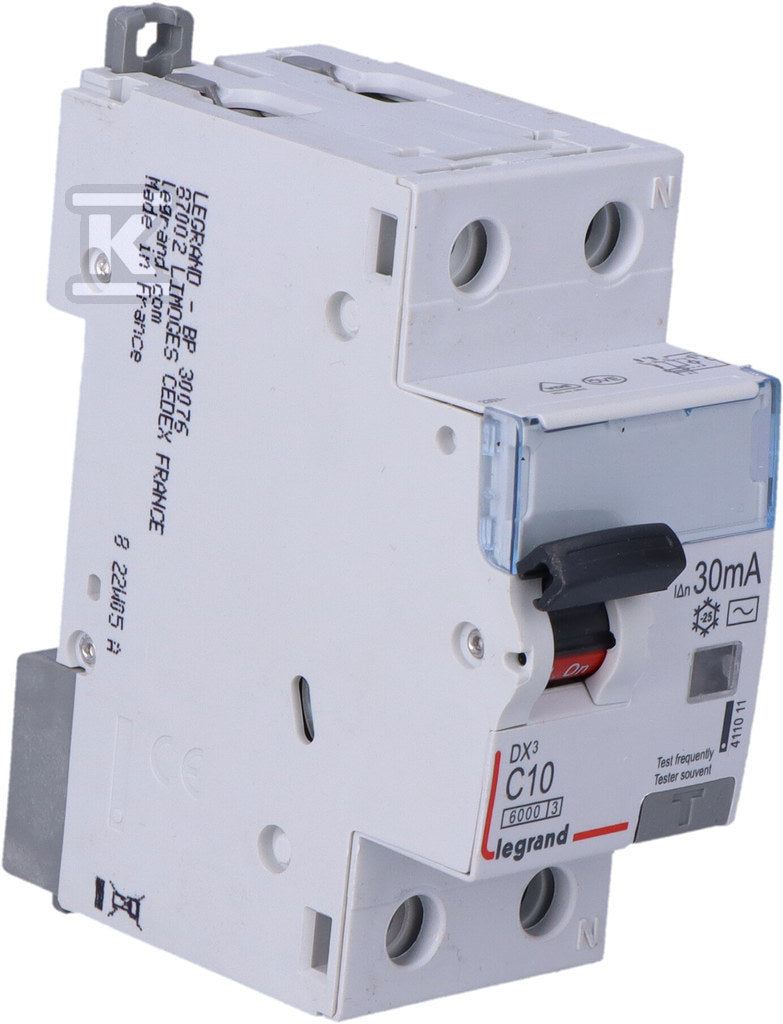

Wyłącznik różnicowo-nadprądowy P312 2P C 10A 30MA TYP AC DX3
Wyłącznik różnicowo-nadprądowy P312 2P C 10A 30MA TYP AC DX3
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 10 A |
| Liczba biegunów | 1 |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 6 kA |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 2 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza C10?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik kombinowany 6kA typ AC HNB-C10/1N/003 |
EATON | CIG745 | brak danych | 2 | 117 szt. |
645,63 złbrutto
524,90 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M AC C10/0.03 |
ETI | HDT182 | brak danych | 2 | 29 szt. |
377,59 złbrutto
306,98 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy z członem nadprądowym C/6KA, 10A, 30mA, 2 biegunowy, typ A |
HAGER | HDD747 | brak danych | 2 | 14 szt. |
755,84 złbrutto
614,50 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy z członem nadprądowym DPNVigiK-C10-30-AC C 10A 1N-biegunowy 30 mA typ AC |
SCHNEIDER ELECTRIC | HEK130 | brak danych | 2 | 3 szt. |
535,75 złbrutto
435,57 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
LEGRAND
Szyna grzebieniowa, 1P, 63A 12 modułów BI1-1P-12
LEGRAND
Szyna grzebieniowa, 1P, 80A 57 modułów BI1-1P-57
LEGRAND
Ogranicznik przepięć T2 20 KA 4P
LEGRAND
Lampka sygnalizacyjna LED, L 311, czerwona
Specyfikacja techniczna
31 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Częstotliwość | 50 Hz |
| Czułość | AC |
| Do instalacji podtynkowych | tak |
| Głębokość wbudowania | 44 mm |
| Jednocześnie rozłączany biegun N | tak |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 1 |
| Liczba biegunów (całkowita) | 2 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | tak |
| Napięcie znamionowe | 230 V |
| Ochrona przed niepożądanym wyzwoleniem | nie |
| Odporność na udar prądowy | 0.25 kA |
| Prąd znamionowy | 10 A |
| Przekrój przyłączanego przewodu jednodrutowego | 0.75 ... 16 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 0.75 ... 10 mm2 |
|---|---|
| Rodzaj charakterystyki wyłączania | Inne |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 2 |
| Z blokadą | tak |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 6 kA |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.03 A |
| dł/szer/wys/waga | 0,108 m / 0,085 m / 0,044 m / 0,238 kg |
| Wyłącznik P312 DX3 znajduje zastosowanie w szerokim zakresie instalacji elektrycznych | Instalacje domowe: Ochrona obwodów oświetleniowych, gniazdkowych oraz urządzeń AGD. |
Opis
Wyłącznik różnicowo-nadprądowy P312 2P C 10A 30MA TYP AC DX3 o numerze katalogowym 411011 w kategorii Wyłączniki różnicowoprądowe z członem nadprądowym typ AC, Wyłączniki różnicowoprądowe nadprądowe. Produkt wyprodukowany przez markę LEGRAND, seria P31DX. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.04 x 0.09 x 0.11 m. Waga produktu wynosi 0.24 kg.
