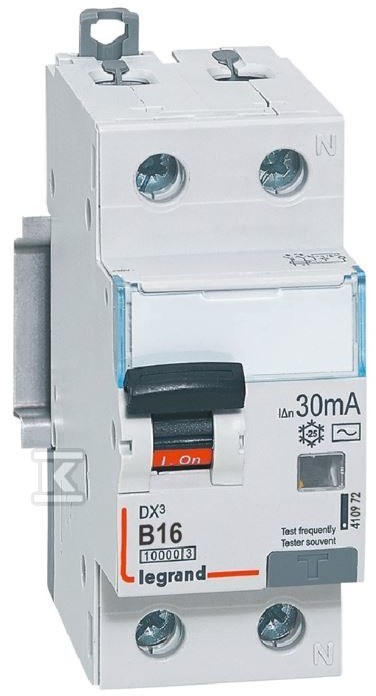

Wyłącznik różnicowonadprądowy P 312 2P B 16 A 30 mA typ AC 10KA serii DX3

Wyłącznik różnicowonadprądowy P 312 2P B 16 A 30 mA typ AC 10KA serii DX3

605,70 zł
605,70 zł
Skip to product information
Wyłącznik różnicowonadprądowy P 312 2P B 16 A 30 mA typ AC 10KA serii DX3
  • Wyłącznik różnicowonadprądowy P 312 2P B 16 A 30 mA typ AC 10KA serii DX3
  • Wyłącznik różnicowonadprądowy P 312 2P B 16 A 30 mA typ AC 10KA serii DX3
Wyłącznik różnicowonadprądowy P 312 2P B 16 A 30 mA typ AC 10KA serii DX3
LEGRANDWyłączniki różnicowoprądowe z członem nadprądowym typ AC

Wyłącznik różnicowonadprądowy P 312 2P B 16 A 30 mA typ AC 10KA serii DX3

Cena za szt.
605,70 złbrutto 492,44 złnettoVAT 23%, cena za szt.
Na zamówienie. Termin potwierdzamy po zapytaniu, zwykle do 10 dni roboczych.
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Wyślij zapytanie o produkt

Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.

Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów
Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta
IndeksCFH489
Kod producenta 410972
EAN3414970336231
SeriaP31DX

W skrócie

Pełna karta techniczna (30)
B
Charakterystyka
16A
Prąd znamionowy
1P
Bieguny
10kA
Zdolność zwarciowa
0,03A
Znamionowy prąd różni...
AC
Typ
230V AC
Napięcie
2moduły
Szerokość

Karta techniczna

30 parametrów w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.

Parametry elektryczne

6 parametrów
Prąd znamionowy
16 A
Charakterystyka wyzwalaniazadziała natychmiast przy 3 do 5 x In: obwody gniazd i oświetlenia
B
Napięcie znamionowe
230 V
Rodzaj napięcia
AC
Częstotliwość
50 Hz
Odporność na udar prądowy
0,25 kA

Zabezpieczenie i zwarcia

6 parametrów
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1największy prąd zwarcia, który aparat bezpiecznie przerwie (EN 60898)
10 kA
Znamionowy prąd różnicowyprąd upływu, przy którym aparat zadziała; do ochrony ludzi stosuje się 30 mA
0,03 A
Czułośćwykrywa upływ prądu przemiennego
AC
Klasa ograniczenia energii3 to najwyższa klasa: przy zwarciu przepuszcza najmniej energii
3
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
10 kA

Bieguny

4 parametry
Liczba biegunów
1
Liczba biegunów całkowita
2
Liczba biegunów chronionych
1
Jednocześnie rozłączany biegun N
tak

Montaż i podłączenie

6 parametrów
Szerokość w modułach
2 moduły
Głębokość wbudowaniaważne w płytkich rozdzielnicach podtynkowych
44 mm
Do instalacji podtynkowych
tak
Montaż podtynkowy
tak
Przewód jednodrutowy (przekrój)zakres przekroju w zacisku
0,75 ... 16 mm²
Przewód wielożyłowy (przekrój)
0,75 ... 10 mm²

Warunki pracy

2 parametry
Stopień ochronyochrona przed dotknięciem palcem, bez ochrony przed wodą
IP20
Stopień zanieczyszczeniazwykle nieprzewodzące, chwilowo przewodzące po skropleniu
2

Wymiary i waga

4 parametry
Długość
89 mm
Szerokość
36 mm
Wysokość
78 mm
Waga
0,24 kg

Pozostałe

2 parametry
Ochrona przed niepożądanym wyzwoleniem
nie
Z blokadą
tak

Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę

Wymiary

Wg danych producenta: długość × szerokość × wysokość

89 mm 36 mm 78 mmwaga 0,24 kg

Dane do zamówienia

Do zapytań ofertowych i listy materiałów

Indeks Elektrik
CFH489
Kod producenta
 410972
EAN
3414970336231
Marka i seria
LEGRAND, seria P31DX
Jednostka sprzedaży
szt.
Stan
na zamówienie
Wysyłka
termin potwierdzimy po zamówieniu

Porównanie z zamiennikami

Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.

Zaznaczone pola różnią się od tego produktu Ten produkt Wyłącznik różnicowonadprądowy P 312 2P B 16 A...CFH489 EATON Wyłącznik kombinowany 6kA typ AC HNB-B16/1N/003CIG759 ETI Wyłącznik różnicowoprądowy z zabezpieczeniem ...HDT179 SCHNEIDER ELECTRIC Wyłącznik różnicowoprądowy z członem nadprądo...HEK137
Charakterystyka B BBB
Prąd znamionowy 16 A 16 A16 A16 A
Liczba biegunów 1 111
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 10 kA 6 kAbrak danych6 kA
Znamionowy prąd różnicowy 0,03 A 0,03 A0,03 A0,03 A
Czułość AC ACACAC
Napięcie znamionowe 230 V 230 V230 V240 V
Szerokość w modułach 2 moduły 2 moduły2 moduły2 moduły
Głębokość wbudowania 44 mm 69,5 mm69 mm44 mm
Klasa ograniczenia energii 3 333
Przewód jednodrutowy 0,75 ... 16 mm² 1 ... 25 mm²1 ... 25 mm²1 ... 25 mm²
Stopień ochrony IP20 IP20IP20IP20
Cena i dostępność
605,70 złbrutto 492,44 złnetto
na zamówienie
432,22 złbrutto 351,40 złnetto
1992 szt. od ręki
278,32 złbrutto 226,28 złnetto
295 szt. od ręki
408,46 złbrutto 332,08 złnetto
204 szt. od ręki

Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.

Wszystkie zamienniki (4)

Zamienniki innych marek

Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.

ProduktMarkaIndeksIcnModułyDostępnośćCena
Wyłącznik kombinowany 6kA typ AC HNB-B16/1N/003 EATON CIG759brak danych 21992 szt.
432,22 złbrutto 351,40 złnetto
 Zobacz
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M AC B16/0.03 ETI HDT179brak danych 2295 szt.
278,32 złbrutto 226,28 złnetto
 Zobacz
Wyłącznik różnicowoprądowy z członem nadprądowym DPNVigiK-B16-30-AC B 16A 1N-biegunowy 30 mA typ AC SCHNEIDER ELECTRIC HEK137brak danych 2204 szt.
408,46 złbrutto 332,08 złnetto
 Zobacz
Wyłącznik różnicowoprądowy z członem nadprądowym B/6KA, 16A, 30mA, 2 biegunowy, typ AC HAGER HDD745brak danych 238 szt.
420,66 złbrutto 342,00 złnetto
 Zobacz

Co oznacza B16 10 kA?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

BCharakterystyka wyzwalaniaczłon zwarciowy: 3 do 5 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.

16APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².

1PLiczba biegunówtory rozłączane

Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.

10kAZdolność zwarciowaIcn wg EN 60898

Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

LEGRAND Szyna grzebieniowa, 1P, 63A 12 modułów BI1-1P-12 39 szt.
29,66 złbrutto 24,11 złnetto
 LEGRAND Szyna grzebieniowa, 1P, 80A 57 modułów BI1-1P-57 na zamówienie
165,55 złbrutto 134,59 złnetto
 LEGRAND Ogranicznik przepięć T2 20 KA 4P 42 szt.
516,12 złbrutto 419,61 złnetto
 LEGRAND Lampka sygnalizacyjna LED, L 311, czerwona 95 szt.
81,22 złbrutto 66,03 złnetto

Opis

Wyłącznik różnicowonadprądowy P 312 2P B 16 A 30 mA typ AC 10KA serii DX3 o numerze katalogowym  410972 w kategorii Wyłączniki różnicowoprądowe z członem nadprądowym typ AC, Wyłączniki różnicowoprądowe nadprądowe. Produkt wyprodukowany przez markę LEGRAND, seria P31DX. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.08 x 0.04 x 0.09 m. Waga produktu wynosi 0.24 kg.
