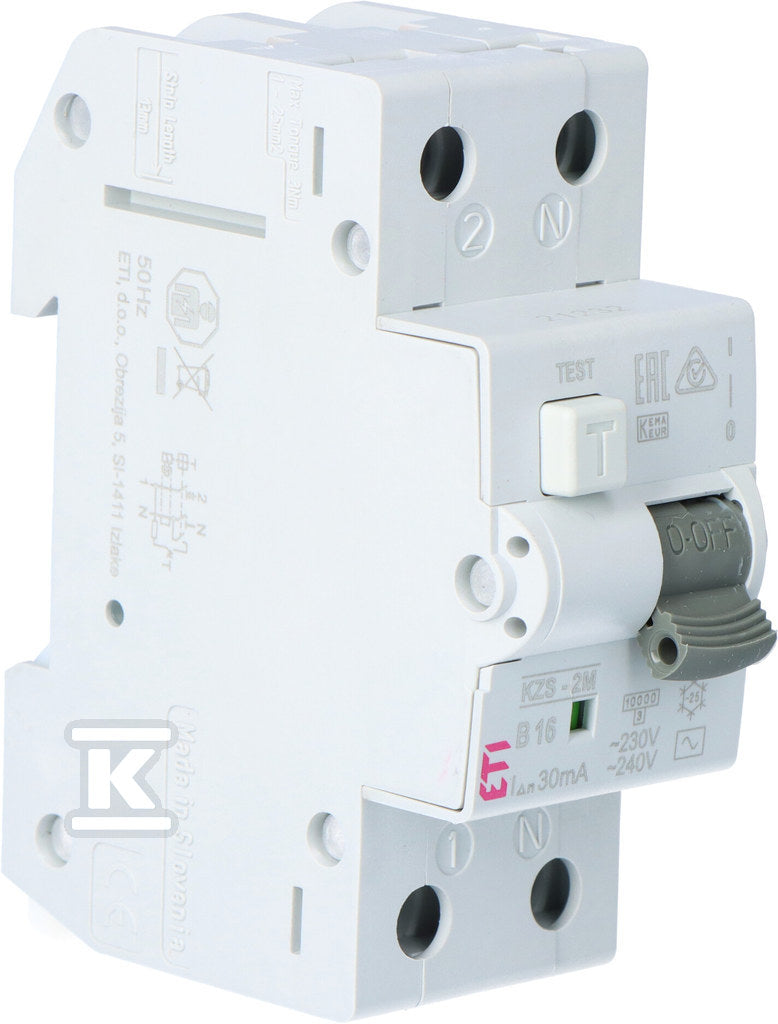

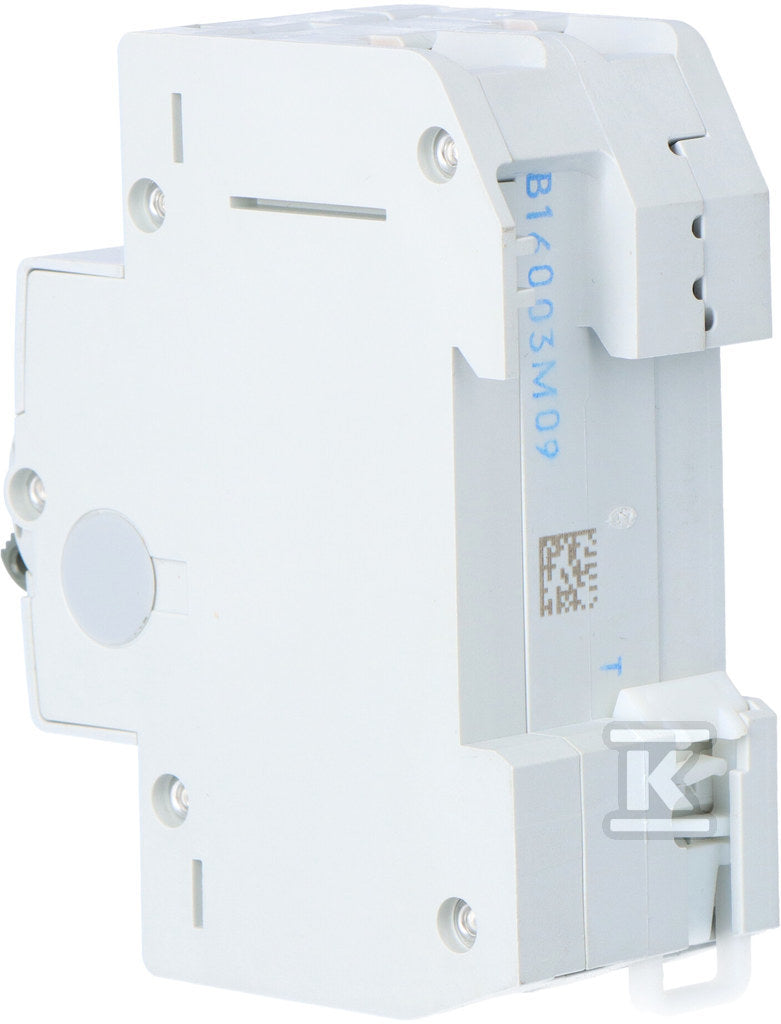

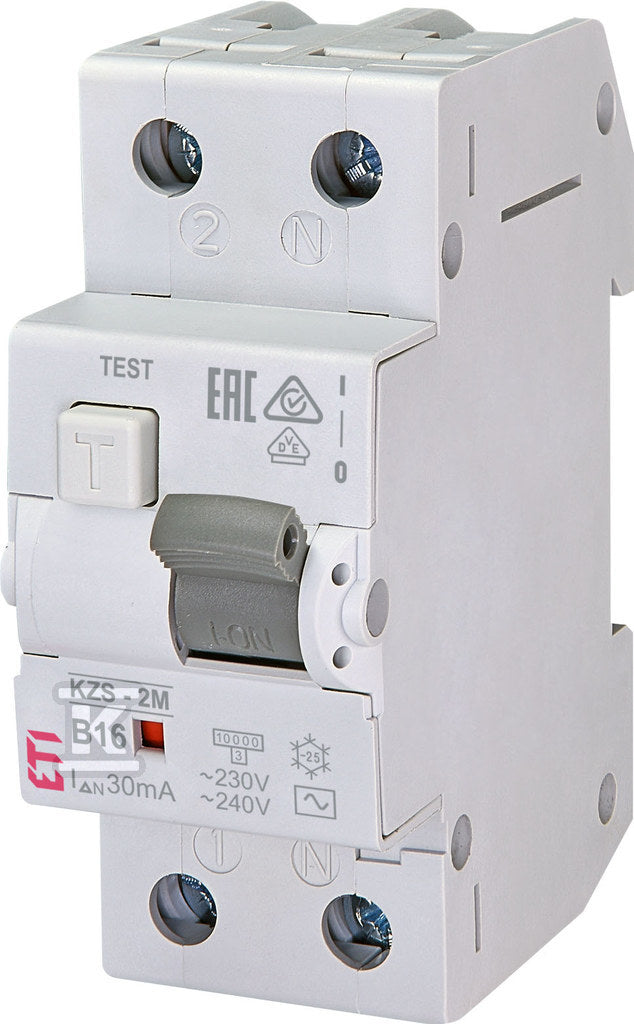

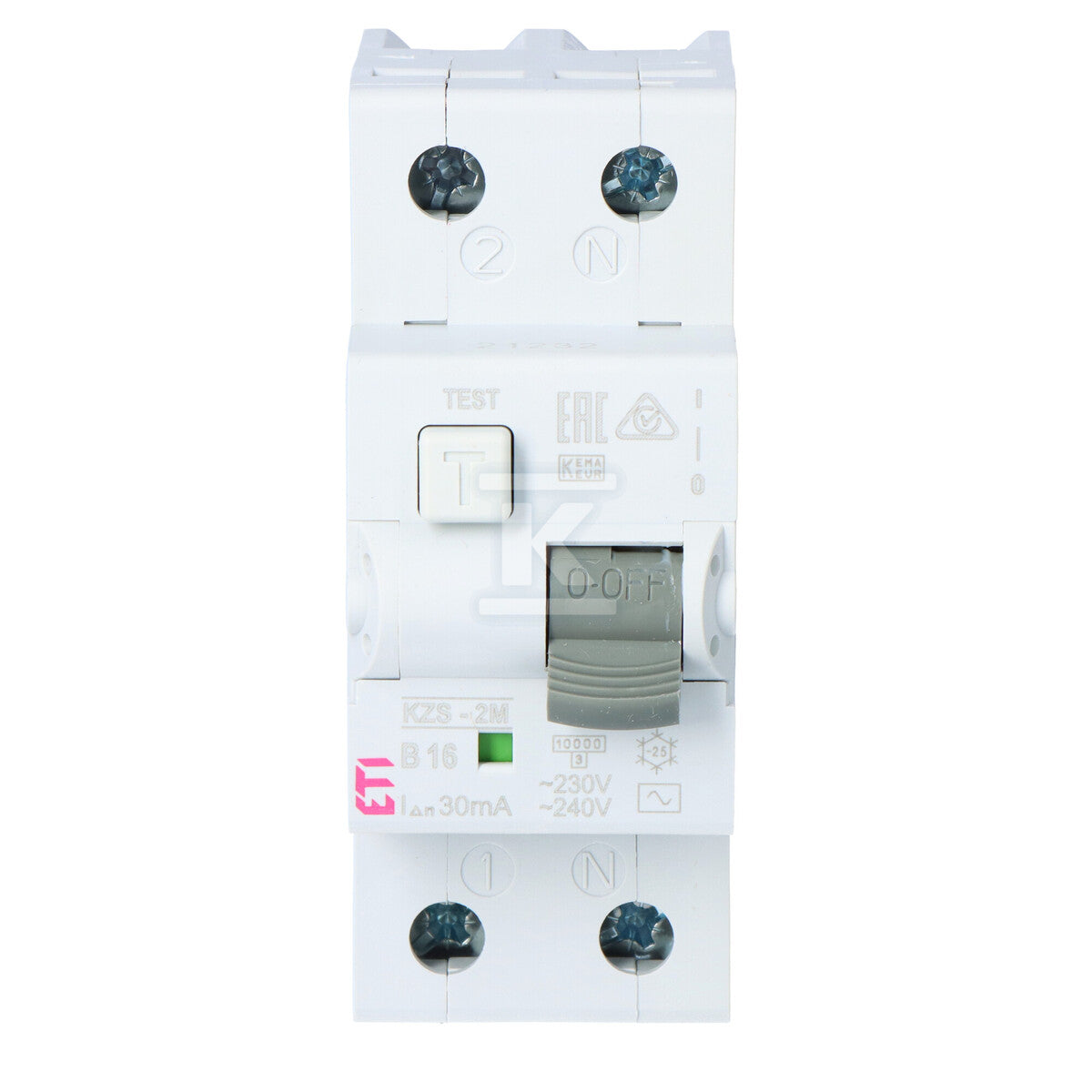

Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M AC B16/0.03
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M AC B16/0.03
| Charakterystyka wyzwalania | B |
|---|---|
| Prąd znamionowy | 16 A |
| Liczba biegunów | 1 |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 2 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
| Czułość | AC |
Co oznacza B16?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik kombinowany 6kA typ AC HNB-B16/1N/003 |
EATON | CIG759 | brak danych | 2 | 1425 szt. |
432,22 złbrutto
351,40 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy z członem nadprądowym DPNVigiK-B16-30-AC B 16A 1N-biegunowy 30 mA typ AC |
SCHNEIDER ELECTRIC | HEK137 | brak danych | 2 | 211 szt. |
408,46 złbrutto
332,08 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy z członem nadprądowym B/6KA, 16A, 30mA, 2 biegunowy, typ AC |
HAGER | HDD745 | brak danych | 2 | 77 szt. |
420,66 złbrutto
342,00 złnetto
|
Zobacz |
 Wyłącznik różnicowo-nadprądowy P312 2P B 16A 30MA TYP AC DX3 |
LEGRAND | HEC672 | brak danych | 2 | 116 szt. |
393,60 złbrutto
320,00 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
ETI
Izolowana szyna zbiorcza IZ12/1F/12
ETI
Izolowana szyna zbiorcza IZ12/1F/54
ETI
Ogranicznik przepięć T1, T2 (B, C) - bez prądu upływu ETITEC SM T12 300/25 4+0
ETI
Wskaźnik obecności napięcia LED z gniazdami bezpiecznikowymi SON WTA-3G
Specyfikacja techniczna
20 parametrów z karty producenta| Charakterystyka wyzwalania | B |
|---|---|
| Częstotliwość | 50 Hz |
| Czułość | AC |
| Głębokość wbudowania | 69 mm |
| Jednocześnie rozłączany biegun N | tak |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 1 |
| Liczba biegunów (całkowita) | 2 |
| Liczba biegunów chronionych | 1 |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 500 V |
|---|---|
| Prąd znamionowy | 16 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Szerokość wyrażona liczbą modułów | 2 |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 | 10 kA |
| Znamionowy prąd różnicowy | 0.03 A |
| dł/szer/wys/waga | 0,093 m / 0,078 m / 0,041 m / 0,248 kg |
Opis
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M AC B16/0.03 o numerze katalogowym 002173104 w kategorii Wyłączniki różnicowoprądowe z członem nadprądowym typ AC, Wyłączniki różnicowoprądowe nadprądowe. Produkt wyprodukowany przez markę ETI. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.04 x 0.08 x 0.09 m. Waga produktu wynosi 0.25 kg.
