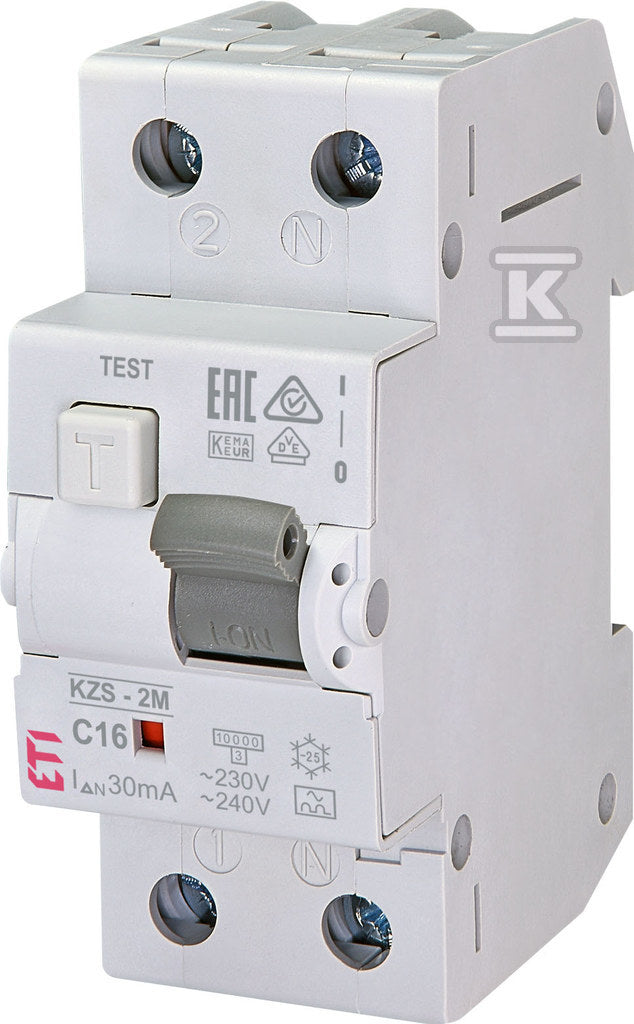

Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M A C16/0.03
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M A C16/0.03
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 16 A |
| Liczba biegunów | 1 |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 2 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
| Czułość | A |
Co oznacza C16?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik kombinowany 6kA typ AC HNB-C16/1N/003 |
EATON | CIG721 | brak danych | 2 | 341 szt. |
637,51 złbrutto
518,30 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy z członem nadprądowym DPNVigiK-C16-30-AC C 16A 1N-biegunowy 30 mA typ AC |
SCHNEIDER ELECTRIC | HEK131 | brak danych | 2 | 36 szt. |
531,06 złbrutto
431,76 złnetto
|
Zobacz |
 Wyłącznik różnicowo-nadprądowy P312 2P C 16A 30MA TYP AC DX3 |
LEGRAND | HEC679 | brak danych | 2 | 10 szt. |
600,51 złbrutto
488,22 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy z członem nadprądowym C/6KA, 16A, 30mA, 2 biegunowy, typ A |
HAGER | HDD748 | brak danych | 2 | 13 szt. |
767,52 złbrutto
624,00 złnetto
|
Zobacz |
Specyfikacja techniczna
21 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Częstotliwość | 50 Hz |
| Czułość | A |
| Głębokość wbudowania | 69 mm |
| Jednocześnie rozłączany biegun N | tak |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 1 |
| Liczba biegunów (całkowita) | 2 |
| Liczba biegunów chronionych | 1 |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 16 A |
|---|---|
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Szerokość wyrażona liczbą modułów | 2 |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 | 10 kA |
| Znamionowy prąd różnicowy | 0.03 A |
| dł/szer/wys/waga | 0,035 m / 0,0898 m / 0,0729 m / 0,2 kg |
| Cechy i korzyści | Kompleksowe bezpieczeństwo: Połączenie zabezpieczenia nadprądowego i różnicowoprądowego w jednym urządzeniu minimalizuje ryzyko awarii i zapewnia wysoki poziom ochrony. |
Opis
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M A C16/0.03 o numerze katalogowym 002173224 w kategorii Wyłączniki różnicowoprądowe z członem nadprądowym typ A, Wyłączniki różnicowoprądowe nadprądowe. Produkt wyprodukowany przez markę ETI. WYŁĄCZNIK RÓŻNICOWY Waga produktu wynosi 0 kg.
