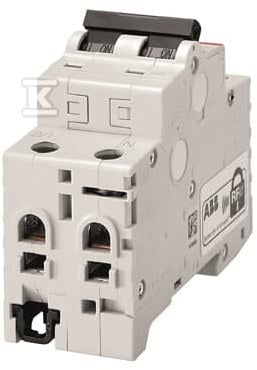

Wyłącznik różnicowo-nadprądowy, 1P+N, charakterystyka B, 20A, 6kA, 30mA, AC, bezzwłoczny DS201 B20 AC30
Wyłącznik różnicowo-nadprądowy, 1P+N, charakterystyka B, 20A, 6kA, 30mA, AC, bezzwłoczny DS201 B20 AC30
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
W skrócie
Pełna karta techniczna (32)Karta techniczna
32 parametry w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.
Parametry elektryczne
8 parametrów
Zabezpieczenie i zwarcia
7 parametrów
Bieguny
3 parametry
Montaż i podłączenie
4 parametry
Warunki pracy
3 parametry
Wymiary i waga
4 parametry
Pozostałe
3 parametry
Brak parametrów pasujących do wyszukiwania.
Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę
Wymiary
Wg danych producenta: długość × szerokość × wysokość
Dane do zamówienia
Do zapytań ofertowych i listy materiałów
- Indeks Elektrik
- DCU527
- Kod producenta
-
- EAN
- 8012542295617
- Marka i seria
- ABB, seria DS201
- Jednostka sprzedaży
- szt.
- Stan
- na zamówienie
- Wysyłka
- termin potwierdzimy po zamówieniu
Porównanie z zamiennikami
Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.
| Zaznaczone pola różnią się od tego produktu |  Ten produkt
Wyłącznik różnicowo-nadprądowy, 1P+N, charakt...DCU527
|
 LEGRAND
Wyłącznik różnicowonadprądowy P 312 2P B 20 A...CSL424
|
|---|---|---|
| Charakterystyka | B | B |
| Prąd znamionowy | 20 A | 20 A |
| Liczba biegunów (całkowita) | 2 | 2 |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 6 kA | 6 kA |
| Znamionowy prąd różnicowy | 0,03 A | 0,03 A |
| Czułość | AC | A |
| Napięcie znamionowe | 240 V | 230 V |
| Szerokość w modułach | 2 moduły | 2 moduły |
| Głębokość wbudowania | 69 mm | 44 mm |
| Klasa ograniczenia energii | 3 | 3 |
| Temperatura pracy | -25 ... 55 °C | brak danych |
| Stopień ochrony | IP20 | IP20 |
| Cena i dostępność |
523,46 złbrutto
425,58 złnetto
na zamówienie |
877,65 złbrutto
713,54 złnetto
na zamówienieZobacz |
Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.
Co oznacza B20 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 20 A stosuje się w obwodach gniazd o większym obciążeniu, zwykle z przewodem 2,5 mm² lub 4 mm² (zależnie od sposobu ułożenia).
Dwa tory: wyłącznik przerywa fazę i przewód neutralny (1P+N lub 2P). Pełne odłączenie obwodu jednofazowego, wymagane między innymi w niektórych instalacjach z zasilaniem z sieci TT.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
ABB
Szyna łączeniowa PS1-5-0-65 3-phase busbar for 5 MS116 / MS132, Ie=65A
ABB
Szyna łączeniowa PS1-5-1-65 3-phase busbar for 5 MS116 / MS132 with 1 HK/SK, Ie=65A
ABB
OVR 40-275 Ogranicznik przepięć TYP 2 C, bez wkładki, 1-polowy
ABB
E219-D Lampka sygnalizacyjna LED zielona 115230VAC
Opis
Wyłącznik różnicowo-nadprądowy, 1P+N, charakterystyka B, 20A, 6kA, 30mA, AC, bezzwłoczny DS201 B20 AC30 o numerze katalogowym   2CSR255080R1205 w kategorii Wyłączniki różnicowoprądowe nadprądowe>Wyłączniki różnicowoprądowe z członem nadprądowym typ AC. Produkt wyprodukowany przez markę ABB, seria DS201. WYŁĄCZNIK o wymiarach 0,07 x 0,04 x 0,09 m. Waga produktu wynosi 0,2 kg.
