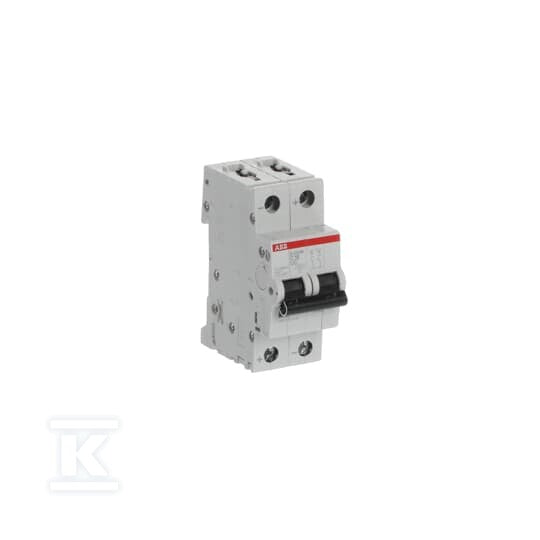

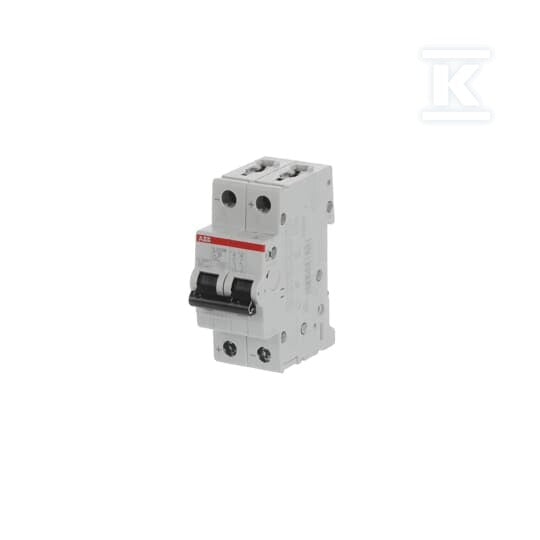

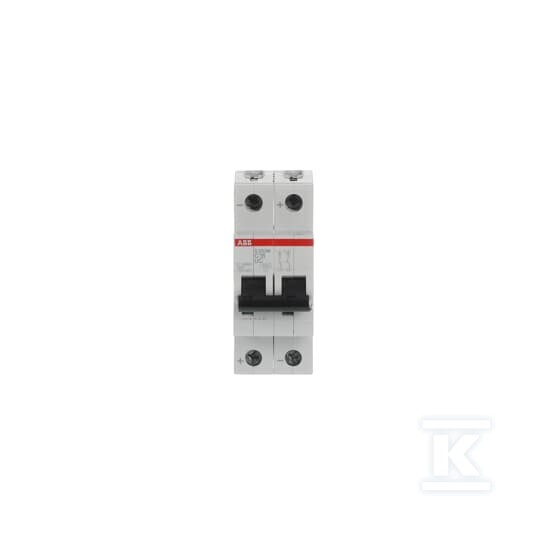

Wyłącznik nadmiarowo-prądowy, 2P, charakterystyka C, 16A, 10kA, AC/DC | S202M-C16UC

ABBWyłączniki nadprądowe 10kA

Wyłącznik nadmiarowo-prądowy, 2P, charakterystyka C, 16A, 10kA, AC/DC | S202M-C16UC

Name: Wyłącznik nadmiarowo-prądowy, 2P, charakterystyka C, 16A, 10kA, AC/DC | S202M-C16UC
Brand: ABB
SKU: DCT398
Price: 569.37 PLN
Availability: OutOfStock

Cena za szt.

569,37 złbrutto 462,90 złnettoVAT 23%, cena za szt.

Na zamówienie. Termin potwierdzamy po zapytaniu, zwykle do 10 dni roboczych.

Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.

Wyślij zapytanie o produkt

Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.

Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów

Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta

IndeksDCT398

Kod producenta&nbsp

EAN4013614433016

SeriaS200MUC

Parametry kluczowePełna specyfikacja (29)

Charakterystyka wyzwalania	C
Prąd znamionowy	16 A
Liczba biegunów (całkowita)	2
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V	10 kA
Napięcie znamionowe	400 V
Szerokość wyrażona liczbą modułów	2
Stopień ochrony (IP)	IP20
Głębokość wbudowania	69 mm

Co oznacza C16 10 kA?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

CCharakterystyka wyzwalaniaczłon zwarciowy: 5 do 10 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.

16APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².

2PLiczba biegunówtory rozłączane

Dwa tory: wyłącznik przerywa fazę i przewód neutralny (1P+N lub 2P). Pełne odłączenie obwodu jednofazowego, wymagane między innymi w niektórych instalacjach z zasilaniem z sieci TT.

10kAZdolność zwarciowaIcn wg EN 60898

Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Zamienniki innych marek

Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.

Produkt	Marka	Indeks	Icn	Moduły	Dostępność	Cena	Przejdź
Wyłącznik nadprądowy serii 15kA 2-biegunowy FAZ-C16/2	EATON	HCZ862	10 kA	2	151 szt.	219,68 złbrutto 178,60 złnetto	Zobacz
Wyłącznik nadprądowy iC60N-C16-2 C 16A 2-biegunowy	SCHNEIDER ELECTRIC	CAK999	6 kA	2	43 szt.	152,77 złbrutto 124,20 złnetto	Zobacz
Wyłącznik nadprądowy S 302 2P C 16A 6000A TX3	LEGRAND	HEC495	10 kA	2	43 szt.	137,76 złbrutto 112,00 złnetto	Zobacz
Wyłącznik nadprądowy ETIMAT 6 2p C16	ETI	CDK721	6 kA	2	5 szt.	119,64 złbrutto 97,27 złnetto	Zobacz
Wyłącznik nadprądowy Icn=10000A / Icu=15kA 2P C 16A	HAGER	AEG569	10 kA	2	4 szt.	328,41 złbrutto 267,00 złnetto	Zobacz
Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 2P 16A charakterystyka C BKJ63Nd 2P C16	LS ELECTRIC	DJR492	6 kA	brak danych	na zamówienie	50,13 złbrutto 40,76 złnetto	Zobacz

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

ABB Szyna łączeniowa PS1-5-0-65 3-phase busbar for 5 MS116 / MS132, Ie=65A na zamówienie

121,70 złbrutto 98,94 złnetto

ABB Szyna łączeniowa PS1-5-1-65 3-phase busbar for 5 MS116 / MS132 with 1 HK/SK, Ie=65A na zamówienie

125,03 złbrutto 101,65 złnetto

ABB OVR 40-275 Ogranicznik przepięć TYP 2 C, bez wkładki, 1-polowy 6 szt.

182,05 złbrutto 148,01 złnetto

ABB E219-D Lampka sygnalizacyjna LED zielona 115230VAC 57 szt.

55,07 złbrutto 44,77 złnetto

Specyfikacja techniczna

29 parametrów z karty producenta

Charakterystyka wyzwalania	C
Do instalacji podtynkowych	nie
Głębokość wbudowania	69 mm
Jednocześnie rozłączany biegun N	nie
Kategoria przepięcia	3
Klasa ograniczenia energii	3
Liczba biegunów (całkowita)	2
Liczba biegunów chronionych	2
Montaż podtynkowy	nie
Możliwość dodatkowego wyposażenia	tak
Napięcie znamionowe	400 V
Napięcie znamionowe izolacji Ui	484 V
Prąd znamionowy	16 A
Przekrój przyłączanego przewodu jednodrutowego	0.75 ... 35 mm2
Przekrój przyłączanego przewodu wielożyłowego	0.75 ... 25 mm2

Rodzaj napięcia	AC/DC
Stopień ochrony (IP)	IP20
Stopień zanieczyszczenia	3
Straty mocy	4.02 W
Szerokość wyrażona liczbą modułów	2
Temperatura otoczenia w warunkach pracy	0 ... 55 °C
Wykonanie przeciwwybuchowe	nie
Zakres częstotliwości	50 ... 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V	10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V	10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V	15 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V	15 kA
Znamionowe napięcie udarowe wytrzymywane Uimp	4 kV
dł/szer/wys/waga	0,088 m / 0,035 m / 0,069 m / 0,25 kg

Opis

Wyłącznik nadmiarowo-prądowy, 2P, charakterystyka C, 16A, 10kA, AC/DC | S202M-C16UC o numerze katalogowym &nbsp 2CDS272061R0164 w kategorii Wyłączniki nadprądowe>Wyłączniki nadprądowe 10kA. Produkt wyprodukowany przez markę ABB, seria S200MUC. WYŁĄCZNIK o wymiarach 0,07 x 0,04 x 0,09 m. Waga produktu wynosi 0,25 kg.
