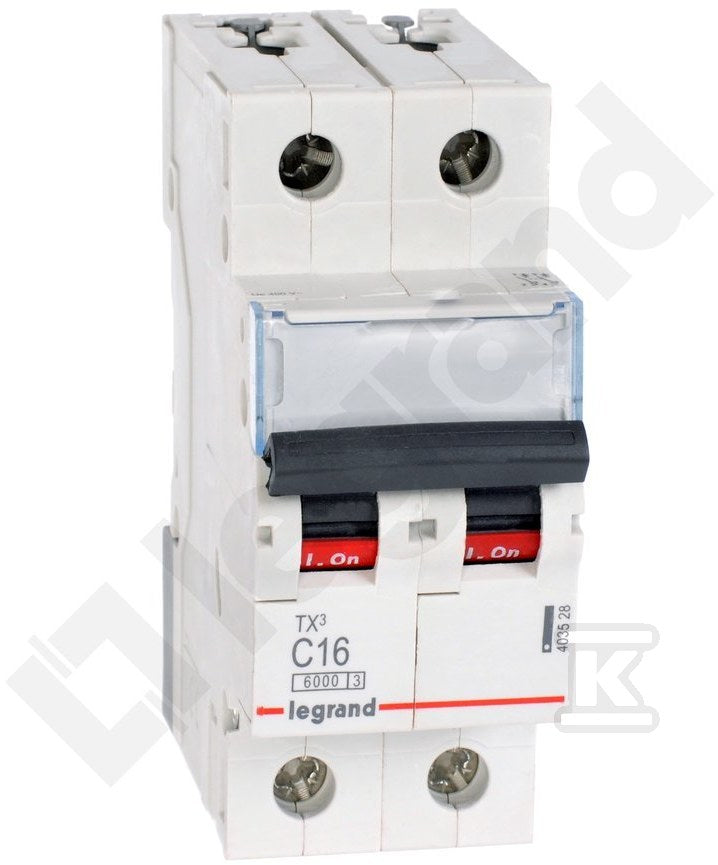

Wyłącznik nadprądowy S 302 2P C 16A 6000A TX3
Wyłącznik nadprądowy S 302 2P C 16A 6000A TX3
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 16 A |
| Liczba biegunów | 2 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 2 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza C16 10 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².
Dwa tory: wyłącznik przerywa fazę i przewód neutralny (1P+N lub 2P). Pełne odłączenie obwodu jednofazowego, wymagane między innymi w niektórych instalacjach z zasilaniem z sieci TT.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy serii 15kA 2-biegunowy FAZ-C16/2 |
EATON | HCZ862 | 10 kA | 2 | 121 szt. |
219,68 złbrutto
178,60 złnetto
|
Zobacz |
 Wyłącznik nadprądowy iC60N-C16-2 C 16A 2-biegunowy |
SCHNEIDER ELECTRIC | CAK999 | 6 kA | 2 | 47 szt. |
152,77 złbrutto
124,20 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 2p C16 |
ETI | CDK721 | 6 kA | 2 | 9 szt. |
119,64 złbrutto
97,27 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Icn=10000A / Icu=15kA 2P C 16A |
HAGER | AEG569 | 10 kA | 2 | 4 szt. |
328,41 złbrutto
267,00 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 2P, charakterystyka C, 16A, 10kA, AC | S202M-C16 |
ABB | ACU149 | 10 kA | brak danych | na zamówienie |
256,49 złbrutto
208,53 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 2P 16A charakterystyka C BKJ63Nd 2P C16 |
LS ELECTRIC | DJR492 | 6 kA | brak danych | na zamówienie |
50,13 złbrutto
40,76 złnetto
|
Zobacz |
Specyfikacja techniczna
26 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | tak |
| Głębokość wbudowania | 44 mm |
| Jednocześnie rozłączany biegun N | nie |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 2 |
| Liczba biegunów (całkowita) | 2 |
| Liczba biegunów chronionych | 2 |
| Montaż podtynkowy | tak |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 16 A |
|---|---|
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 2 |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga | 0,088 m / 0,035 m / 0,075 m / 0,21 kg |
Opis
Wyłącznik nadprądowy S 302 2P C 16A 6000A TX3 o numerze katalogowym 403528 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę LEGRAND, seria S30TX. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.08 x 0.04 x 0.09 m. Waga produktu wynosi 0.21 kg.
