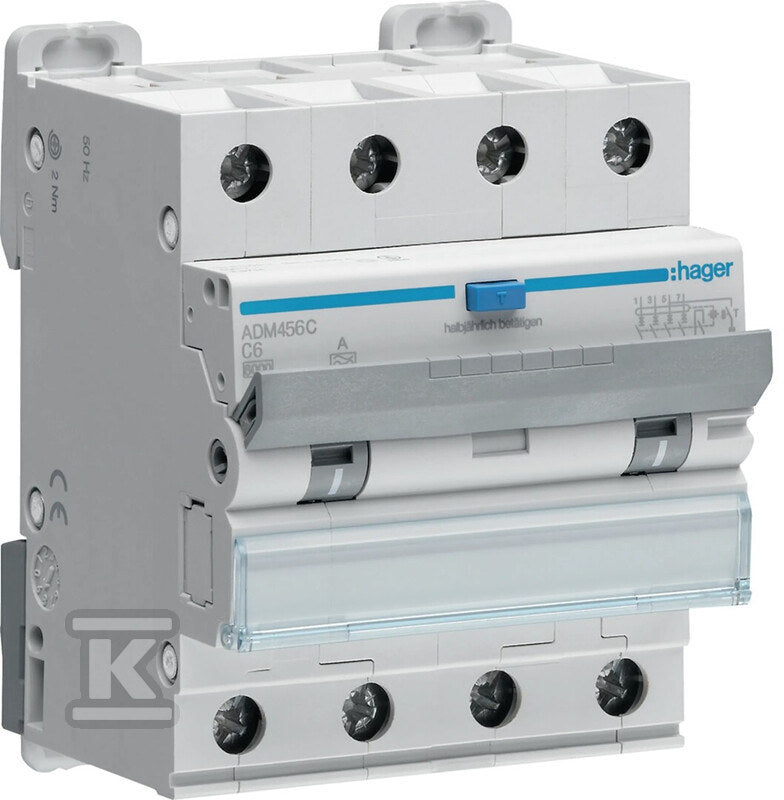

Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA C 6A/30mA Typ A
  • Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA C 6A/30mA Typ A
  • Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA C 6A/30mA Typ A
Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA C 6A/30mA Typ A
HAGERWyłączniki różnicowoprądowe z członem nadprądowym typ A

Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA C 6A/30mA Typ A

Cena za szt.
1.927,41 złbrutto 1.567,00 złnettoVAT 23%, cena za szt.
Od ręki: 12 szt. w magazynie centralnym
Wysyłka w 24-48 h w dni robocze
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów
Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta
IndeksCAP285
Kod producenta ADM456C
EAN3250611020271

W skrócie

Pełna karta techniczna (34)
C
Charakterystyka
6A
Prąd znamionowy
4P
Bieguny
6kA
Zdolność zwarciowa
0,03A
Znamionowy prąd różni...
A
Typ
400V AC
Napięcie
4moduły
Szerokość

Karta techniczna

34 parametry w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.

Parametry elektryczne

8 parametrów
Prąd znamionowy
6 A
Charakterystyka wyzwalaniazadziała natychmiast przy 5 do 10 x In: odbiorniki z prądem rozruchowym, np. silniki
C
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Uinapięcie, do którego odnoszą się próby izolacji
500 V
Rodzaj napięcia
AC
Częstotliwość
50 Hz
Odporność na udar prądowy
3 kA
Napięcie udarowe wytrzymywane Uimpodporność na krótkie przepięcia w sieci
4 kV

Zabezpieczenie i zwarcia

5 parametrów
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1największy prąd zwarcia, który aparat bezpiecznie przerwie (EN 60898)
6 kA
Znamionowy prąd różnicowyprąd upływu, przy którym aparat zadziała; do ochrony ludzi stosuje się 30 mA
0,03 A
Czułośćtakże prąd pulsujący jednokierunkowy, np. z zasilaczy i płyt indukcyjnych
A
Klasa ograniczenia energii3 to najwyższa klasa: przy zwarciu przepuszcza najmniej energii
3
Kategoria przepięciado instalacji stałej w budynku, np. rozdzielnica
III

Bieguny

4 parametry
Liczba biegunów
4
Liczba biegunów całkowita
4
Liczba biegunów chronionych
4
Jednocześnie rozłączany biegun N
nie

Montaż i podłączenie

6 parametrów
Szerokość w modułach
4 moduły
Głębokość wbudowaniaważne w płytkich rozdzielnicach podtynkowych
70 mm
Do instalacji podtynkowych
tak
Montaż podtynkowy
tak
Przewód jednodrutowy (przekrój)zakres przekroju w zacisku
1 ... 25 mm²
Przewód wielożyłowy (przekrój)
1 ... 16 mm²

Warunki pracy

3 parametry
Stopień ochronyochrona przed dotknięciem palcem, bez ochrony przed wodą
IP20
Temperatura otoczenia
-25 ... 40 °C
Stopień zanieczyszczeniazwykle nieprzewodzące, chwilowo przewodzące po skropleniu
2

Wymiary i waga

4 parametry
Długość
80 mm
Szerokość
80 mm
Wysokość
100 mm
Waga
0,55 kg

Pozostałe

4 parametry
Ochrona przed niepożądanym wyzwoleniem
nie
Rodzaj charakterystyki wyłączania
Bezzwłoczny
Z blokadą
tak
Znamionowa zdolność łączeniowa zgodnie z EN 60898
6 kA

Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę

Wymiary

Wg danych producenta: długość × szerokość × wysokość

80 mm 80 mm 100 mmwaga 0,55 kg

Dane do zamówienia

Do zapytań ofertowych i listy materiałów

Indeks Elektrik
CAP285
Kod producenta
 ADM456C
EAN
3250611020271
Marka
HAGER
Jednostka sprzedaży
szt.
Stan
12 szt. w magazynie centralnym
Wysyłka
24-48 h w dni robocze

Co oznacza C6 6 kA?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

CCharakterystyka wyzwalaniaczłon zwarciowy: 5 do 10 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.

6APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².

4PLiczba biegunówtory rozłączane

Cztery tory: trzy fazy i przewód neutralny. Zabezpieczenie główne lub obwody trójfazowe z odbiornikami jednofazowymi na poszczególnych fazach.

6kAZdolność zwarciowaIcn wg EN 60898

Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

HAGER Szyna grzebieniowa widełkowa pozioma 4P 10 mm2 do RCCB 4P+MCB / SPD 4P+MCB 3P 12M 11 szt.
206,64 złbrutto 168,00 złnetto
 HAGER Szyna grzebieniowa kołkowa pionowa 4P 16 mm2 do RCCB 2-rzędowa lewa 125 mm 6 szt.
275,40 złbrutto 223,90 złnetto
 HAGER Ogranicznik przepięć T1+T2 MOV 4P sieć TN-S/TT Iimp=50 kA In=50kA Up1, 2kV 46 szt.
1.944,63 złbrutto 1.581,00 złnetto
 HAGER Lampka sygnalizacyjna potrójna, czerwona 230V AC 46 szt.
146,49 złbrutto 119,10 złnetto

Opis

Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA C 6A/30mA Typ A o numerze katalogowym  ADM456C w kategorii Wyłączniki różnicowoprądowe z członem nadprądowym typ A, Wyłączniki różnicowoprądowe nadprądowe. Produkt wyprodukowany przez markę HAGER. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.1 x 0.08 x 0.08 m. Waga produktu wynosi 0.55 kg.
