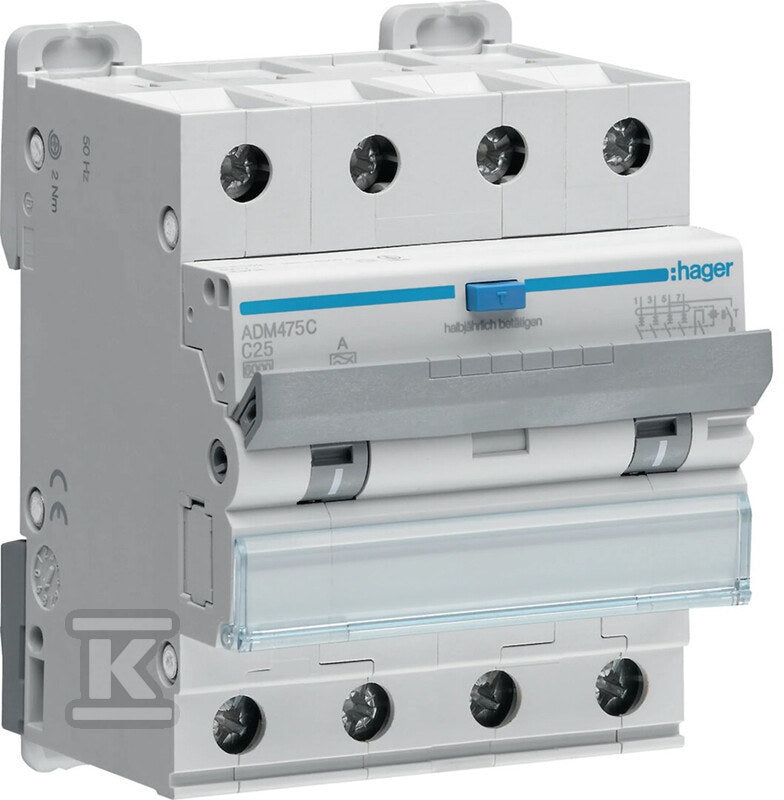

Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA C 25A/30mA Typ A

Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA C 25A/30mA Typ A

2.136,51 zł
2.136,51 zł
Pomiń, aby przejść do informacji o produkcie
Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA C 25A/30mA Typ A
  • Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA C 25A/30mA Typ A
  • Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA C 25A/30mA Typ A
Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA C 25A/30mA Typ A
HAGERWyłączniki różnicowoprądowe z członem nadprądowym typ A

Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA C 25A/30mA Typ A

Cena za szt.
2.136,51 złbrutto 1.737,00 złnettoVAT 23%, cena za szt.
Od ręki: 3 szt. w magazynie centralnym
Wysyłka w 24-48 h w dni robocze
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów
Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta
IndeksCAP273
Kod producenta ADM475C
EAN3250611020325

W skrócie

Pełna karta techniczna (35)
C
Charakterystyka
25A
Prąd znamionowy
4P
Bieguny
6kA
Zdolność zwarciowa
0,03A
Znamionowy prąd różni...
A
Typ
400V AC
Napięcie
4moduły
Szerokość

Karta techniczna

35 parametrów w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.

Parametry elektryczne

8 parametrów
Prąd znamionowy
25 A
Charakterystyka wyzwalaniazadziała natychmiast przy 5 do 10 x In: odbiorniki z prądem rozruchowym, np. silniki
C
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Uinapięcie, do którego odnoszą się próby izolacji
500 V
Rodzaj napięcia
AC
Częstotliwość
50 Hz
Odporność na udar prądowy
3 kA
Napięcie udarowe wytrzymywane Uimpodporność na krótkie przepięcia w sieci
4 kV

Zabezpieczenie i zwarcia

5 parametrów
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1największy prąd zwarcia, który aparat bezpiecznie przerwie (EN 60898)
6 kA
Znamionowy prąd różnicowyprąd upływu, przy którym aparat zadziała; do ochrony ludzi stosuje się 30 mA
0,03 A
Czułośćtakże prąd pulsujący jednokierunkowy, np. z zasilaczy i płyt indukcyjnych
A
Klasa ograniczenia energii3 to najwyższa klasa: przy zwarciu przepuszcza najmniej energii
3
Kategoria przepięciado instalacji stałej w budynku, np. rozdzielnica
III

Bieguny

5 parametrów
Liczba biegunów
4
Liczba biegunów całkowita
4
Liczba biegunów chronionych
4
Jednocześnie rozłączany biegun N
nie
Ten czterobiegunowy wyłącznik różnicowoprądowy z członem nadprądowym znajduje zastosowanie w zabezpieczaniu obwodów o napięciu znamionowym 400V i częstotliwości 50Hz. Jest idealny do ochrony
gniazd w pomieszczeniach mokrych (łazienki, kuchnie)

Montaż i podłączenie

6 parametrów
Szerokość w modułach
4 moduły
Głębokość wbudowaniaważne w płytkich rozdzielnicach podtynkowych
70 mm
Do instalacji podtynkowych
tak
Montaż podtynkowy
tak
Przewód jednodrutowy (przekrój)zakres przekroju w zacisku
1 ... 25 mm²
Przewód wielożyłowy (przekrój)
1 ... 16 mm²

Warunki pracy

3 parametry
Stopień ochronyochrona przed dotknięciem palcem, bez ochrony przed wodą
IP20
Temperatura otoczenia
-25 ... 40 °C
Stopień zanieczyszczeniazwykle nieprzewodzące, chwilowo przewodzące po skropleniu
2

Wymiary i waga

4 parametry
Długość
80 mm
Szerokość
80 mm
Wysokość
100 mm
Waga
0,55 kg

Pozostałe

4 parametry
Ochrona przed niepożądanym wyzwoleniem
nie
Rodzaj charakterystyki wyłączania
Bezzwłoczny
Z blokadą
tak
Znamionowa zdolność łączeniowa zgodnie z EN 60898
6 kA

Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę

Wymiary

Wg danych producenta: długość × szerokość × wysokość

80 mm 80 mm 100 mmwaga 0,55 kg

Dane do zamówienia

Do zapytań ofertowych i listy materiałów

Indeks Elektrik
CAP273
Kod producenta
 ADM475C
EAN
3250611020325
Marka
HAGER
Jednostka sprzedaży
szt.
Stan
3 szt. w magazynie centralnym
Wysyłka
24-48 h w dni robocze

Porównanie z zamiennikami

Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.

Zaznaczone pola różnią się od tego produktu Ten produkt Wyłącznik różnicowoprądowy z członem nadprądo...CAP273 SCHNEIDER ELECTRIC Wyłącznik kombinowany iCV40N-C25-30-AC C 25A ...CYO952 ABB Wyłącznik różnicowo-nadprądowy, 4P, charakter...DCU484 LEGRAND Wyłącznik różnicowo-nadprądowy P314 4P C 25A ...HEC684
Charakterystyka C CCC
Prąd znamionowy 25 A 25 A25 A25 A
Liczba biegunów 4 brak danychbrak danych4
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 6 kA 6 kAbrak danych6 kA
Znamionowy prąd różnicowy 0,03 A 0,03 A30 mA0,03 A
Czułość A ACbrak danychAC
Napięcie znamionowe 400 V 400 Vbrak danych400 V
Szerokość w modułach 4 moduły 5 modułówbrak danych4 moduły
Głębokość wbudowania 70 mm 44 mmbrak danych44 mm
Klasa ograniczenia energii 3 3brak danych1
Temperatura pracy -25 ... 40 °C -5 ... 60 °Cbrak danychbrak danych
Przewód jednodrutowy 1 ... 25 mm² 1 ... 16 mm²brak danychbrak danych
Cena i dostępność
2.136,51 złbrutto 1.737,00 złnetto
3 szt. od ręki
1.014,14 złbrutto 824,50 złnetto
2 szt. od ręki
1.498,66 złbrutto 1.218,42 złnetto
na zamówienieZobacz
2.928,38 złbrutto 2.380,80 złnetto
na zamówienieZobacz

Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.

Co oznacza C25 6 kA?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

CCharakterystyka wyzwalaniaczłon zwarciowy: 5 do 10 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.

25APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. 25 A spotyka się w obwodach kuchenki, bojlera lub jako zabezpieczenie przedlicznikowe, z przewodem 4 do 6 mm².

4PLiczba biegunówtory rozłączane

Cztery tory: trzy fazy i przewód neutralny. Zabezpieczenie główne lub obwody trójfazowe z odbiornikami jednofazowymi na poszczególnych fazach.

6kAZdolność zwarciowaIcn wg EN 60898

Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

HAGER Szyna grzebieniowa widełkowa pozioma 4P 10 mm2 do RCCB 4P+MCB / SPD 4P+MCB 3P 12M 11 szt.
206,64 złbrutto 168,00 złnetto
 HAGER Szyna grzebieniowa kołkowa pionowa 4P 16 mm2 do RCCB 2-rzędowa lewa 125 mm 6 szt.
275,40 złbrutto 223,90 złnetto
 HAGER Ogranicznik przepięć T1+T2 MOV 4P sieć TN-S/TT Iimp=50 kA In=50kA Up1, 2kV 47 szt.
1.944,63 złbrutto 1.581,00 złnetto
 HAGER Lampka sygnalizacyjna potrójna, czerwona 230V AC 52 szt.
146,49 złbrutto 119,10 złnetto

Opis

Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA C 25A/30mA Typ A o numerze katalogowym  ADM475C w kategorii Wyłączniki różnicowoprądowe z członem nadprądowym typ A, Wyłączniki różnicowoprądowe nadprądowe. Produkt wyprodukowany przez markę HAGER. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.1 x 0.08 x 0.08 m. Waga produktu wynosi 0.55 kg.
