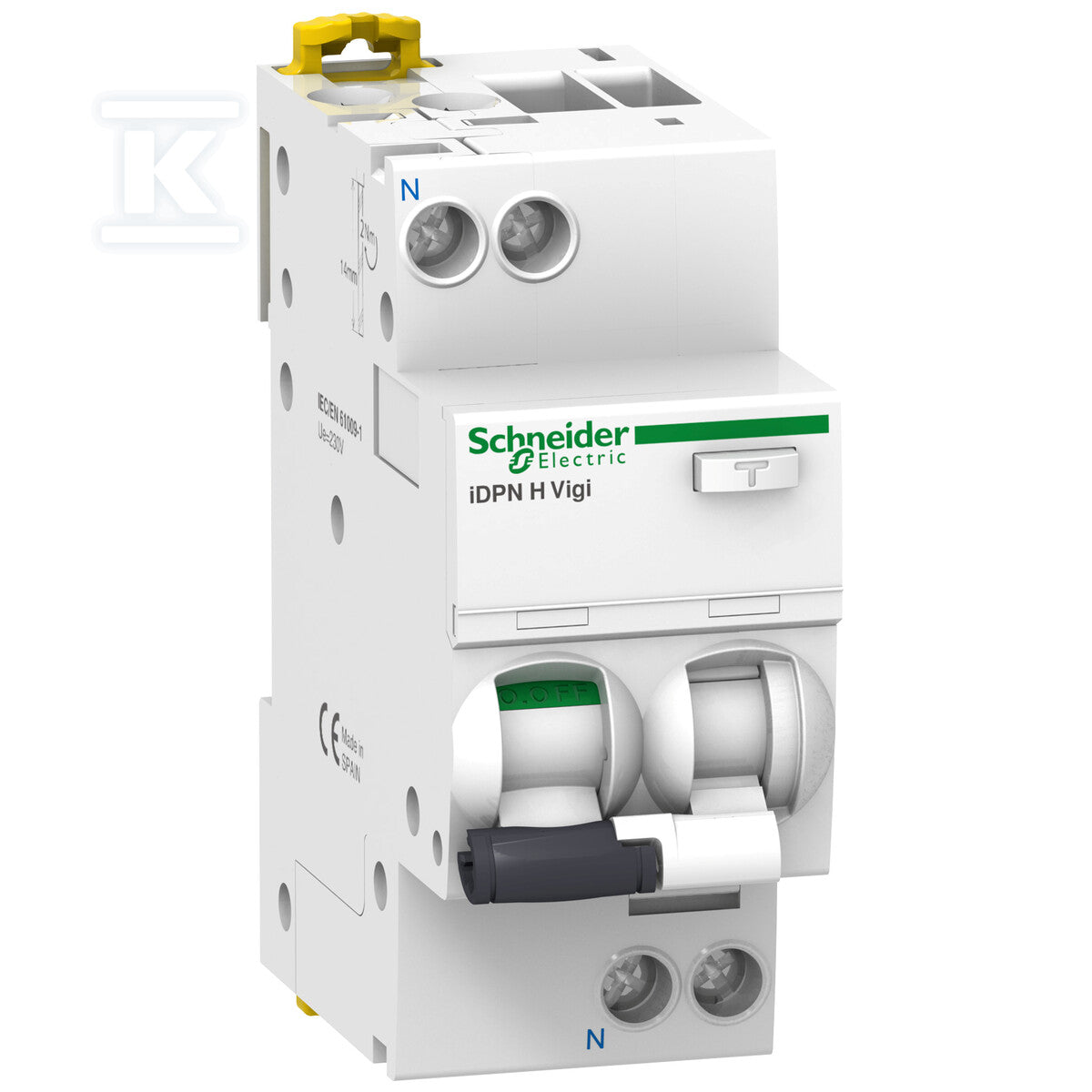

Wyłącznik różnicowoprądowy z członem nadprądowym iDPNHVigi-B10-30-1N-A B 10A 1N-biegunowy 30 mA typ A

Wyłącznik różnicowoprądowy z członem nadprądowym iDPNHVigi-B10-30-1N-A B 10A 1N-biegunowy 30 mA typ A

682,53 zł
682,53 zł
Pomiń, aby przejść do informacji o produkcie
Wyłącznik różnicowoprądowy z członem nadprądowym iDPNHVigi-B10-30-1N-A B 10A 1N-biegunowy 30 mA typ A
  • Wyłącznik różnicowoprądowy z członem nadprądowym iDPNHVigi-B10-30-1N-A B 10A 1N-biegunowy 30 mA typ A
  • Wyłącznik różnicowoprądowy z członem nadprądowym iDPNHVigi-B10-30-1N-A B 10A 1N-biegunowy 30 mA typ A
Wyłącznik różnicowoprądowy z członem nadprądowym iDPNHVigi-B10-30-1N-A B 10A 1N-biegunowy 30 mA typ A
SCHNEIDER ELECTRICWyłączniki różnicowoprądowe z członem nadprądowym typ A

Wyłącznik różnicowoprądowy z członem nadprądowym iDPNHVigi-B10-30-1N-A B 10A 1N-biegunowy 30 mA typ A

Cena za szt.
682,53 złbrutto 554,90 złnettoVAT 23%, cena za szt.
Od ręki: 1 szt. w magazynie centralnym
Wysyłka w 24-48 h w dni robocze
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów
Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta
IndeksHEK233
Kod producenta A9D07610
EAN3606480484292
SeriaACTI 9

W skrócie

Pełna karta techniczna (37)
B
Charakterystyka
10A
Prąd znamionowy
1P
Bieguny
10kA
Zdolność zwarciowa
0,03A
Znamionowy prąd różni...
A
Typ
230V AC
Napięcie
2moduły
Szerokość

Karta techniczna

37 parametrów w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.

Parametry elektryczne

9 parametrów
Prąd znamionowy
10 A
Charakterystyka wyzwalaniazadziała natychmiast przy 3 do 5 x In: obwody gniazd i oświetlenia
B
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Uinapięcie, do którego odnoszą się próby izolacji
400 V
Rodzaj napięcia
AC
Częstotliwość
50 Hz
Odporność na udar prądowy
0,25 kA
Straty mocyciepło oddawane w rozdzielnicy przy prądzie znamionowym
9,5 W
Napięcie udarowe wytrzymywane Uimpodporność na krótkie przepięcia w sieci
4 kV

Zabezpieczenie i zwarcia

7 parametrów
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1największy prąd zwarcia, który aparat bezpiecznie przerwie (EN 60898)
10 kA
Znamionowy prąd różnicowyprąd upływu, przy którym aparat zadziała; do ochrony ludzi stosuje się 30 mA
0,03 A
Czułośćtakże prąd pulsujący jednokierunkowy, np. z zasilaczy i płyt indukcyjnych
A
Klasa ograniczenia energii3 to najwyższa klasa: przy zwarciu przepuszcza najmniej energii
3
Kategoria przepięciado instalacji stałej w budynku, np. rozdzielnica
III
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
10 kA

Bieguny

4 parametry
Liczba biegunów
1
Liczba biegunów całkowita
2
Liczba biegunów chronionych
1
Jednocześnie rozłączany biegun N
tak

Montaż i podłączenie

6 parametrów
Szerokość w modułach
2 moduły
Głębokość wbudowaniaważne w płytkich rozdzielnicach podtynkowych
44 mm
Do instalacji podtynkowych
nie
Montaż podtynkowy
nie
Przewód jednodrutowy (przekrój)zakres przekroju w zacisku
1 ... 16 mm²
Przewód wielożyłowy (przekrój)
1 ... 10 mm²

Warunki pracy

3 parametry
Stopień ochronyochrona przed dotknięciem palcem, bez ochrony przed wodą
IP20
Temperatura otoczenia
-25 ... 60 °C
Stopień zanieczyszczeniadopuszcza zabrudzenie, które może przewodzić po skropleniu
3

Wymiary i waga

4 parametry
Długość
98 mm
Szerokość
80 mm
Wysokość
40 mm
Waga
0,216 kg

Pozostałe

4 parametry
Ochrona przed niepożądanym wyzwoleniem
nie
Rodzaj charakterystyki wyłączania
Inne
Z blokadą
tak
Znamionowa zdolność łączeniowa zgodnie z EN 60898
10 kA

Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę

Wymiary

Wg danych producenta: długość × szerokość × wysokość

98 mm 80 mm 40 mmwaga 0,216 kg

Dane do zamówienia

Do zapytań ofertowych i listy materiałów

Indeks Elektrik
HEK233
Kod producenta
 A9D07610
EAN
3606480484292
Marka i seria
SCHNEIDER ELECTRIC, seria ACTI 9
Jednostka sprzedaży
szt.
Stan
1 szt. w magazynie centralnym
Wysyłka
24-48 h w dni robocze

Porównanie z zamiennikami

Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.

Zaznaczone pola różnią się od tego produktu Ten produkt Wyłącznik różnicowoprądowy z członem nadprądo...HEK233 EATON Wyłącznik kombinowany 6kA typ AC HNB-B10/1N/003CIG763 ETI Wyłącznik różnicowoprądowy z zabezpieczeniem ...HDT178 LEGRAND Wyłącznik różnicowo-nadprądowy P312 2P B 10A ...HEC671
Charakterystyka B BBB
Prąd znamionowy 10 A 10 A10 A10 A
Liczba biegunów 1 111
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 10 kA 6 kAbrak danych6 kA
Znamionowy prąd różnicowy 0,03 A 0,03 A0,03 A0,03 A
Czułość A ACACAC
Napięcie znamionowe 230 V 230 V230 V230 V
Szerokość w modułach 2 moduły 2 moduły2 moduły2 moduły
Głębokość wbudowania 44 mm 69,5 mm69 mm44 mm
Klasa ograniczenia energii 3 333
Temperatura pracy -25 ... 60 °C -25 ... 40 °Cbrak danych-25 ... 70 °C
Przewód jednodrutowy 1 ... 16 mm² 1 ... 25 mm²1 ... 25 mm²0,75 ... 16 mm²
Cena i dostępność
682,53 złbrutto 554,90 złnetto
1 szt. od ręki
523,24 złbrutto 425,40 złnetto
169 szt. od ręki
303,93 złbrutto 247,10 złnetto
128 szt. od ręki
533,05 złbrutto 433,37 złnetto
60 szt. od ręki

Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.

Wszystkie zamienniki (4)

Zamienniki innych marek

Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.

ProduktMarkaIndeksIcnModułyDostępnośćCena
Wyłącznik kombinowany 6kA typ AC HNB-B10/1N/003 EATON CIG763brak danych 2169 szt.
523,24 złbrutto 425,40 złnetto
 Zobacz
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M AC B10/0.03 ETI HDT178brak danych 2128 szt.
303,93 złbrutto 247,10 złnetto
 Zobacz
Wyłącznik różnicowo-nadprądowy P312 2P B 10A 30MA TYP AC DX3 LEGRAND HEC671brak danych 260 szt.
533,05 złbrutto 433,37 złnetto
 Zobacz
Wyłącznik różnicowoprądowy z członem nadprądowym B/6KA, 10A, 30mA, 2 biegunowy, typ AC HAGER HDD744brak danych 215 szt.
474,78 złbrutto 386,00 złnetto
 Zobacz

Co oznacza B10?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

BCharakterystyka wyzwalaniaczłon zwarciowy: 3 do 5 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.

10APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².

1PLiczba biegunówtory rozłączane

Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

SCHNEIDER ELECTRIC Szyna sztyftowa A9XPH157 100A 1-biegunowa 57 modułów 28 szt.
151,41 złbrutto 123,10 złnetto
 SCHNEIDER ELECTRIC Szyna łączeniowa sztyftowa do górnych zacisków Easy9 Pro EZ9XPH157 1P 57 mod 18 szt.
184,99 złbrutto 150,40 złnetto
 SCHNEIDER ELECTRIC Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C) 58 szt.
1.446,48 złbrutto 1.176,00 złnetto
 SCHNEIDER ELECTRIC Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC 62 szt.
112,64 złbrutto 91,58 złnetto

Opis

Wyłącznik różnicowoprądowy z członem nadprądowym iDPNHVigi-B10-30-1N-A B 10A 1N-biegunowy 30 mA typ A o numerze katalogowym  A9D07610 w kategorii Wyłączniki różnicowoprądowe z członem nadprądowym typ A, Wyłączniki różnicowoprądowe nadprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.16 x 0.1 x 0.04 m. Waga produktu wynosi 0.23 kg.
