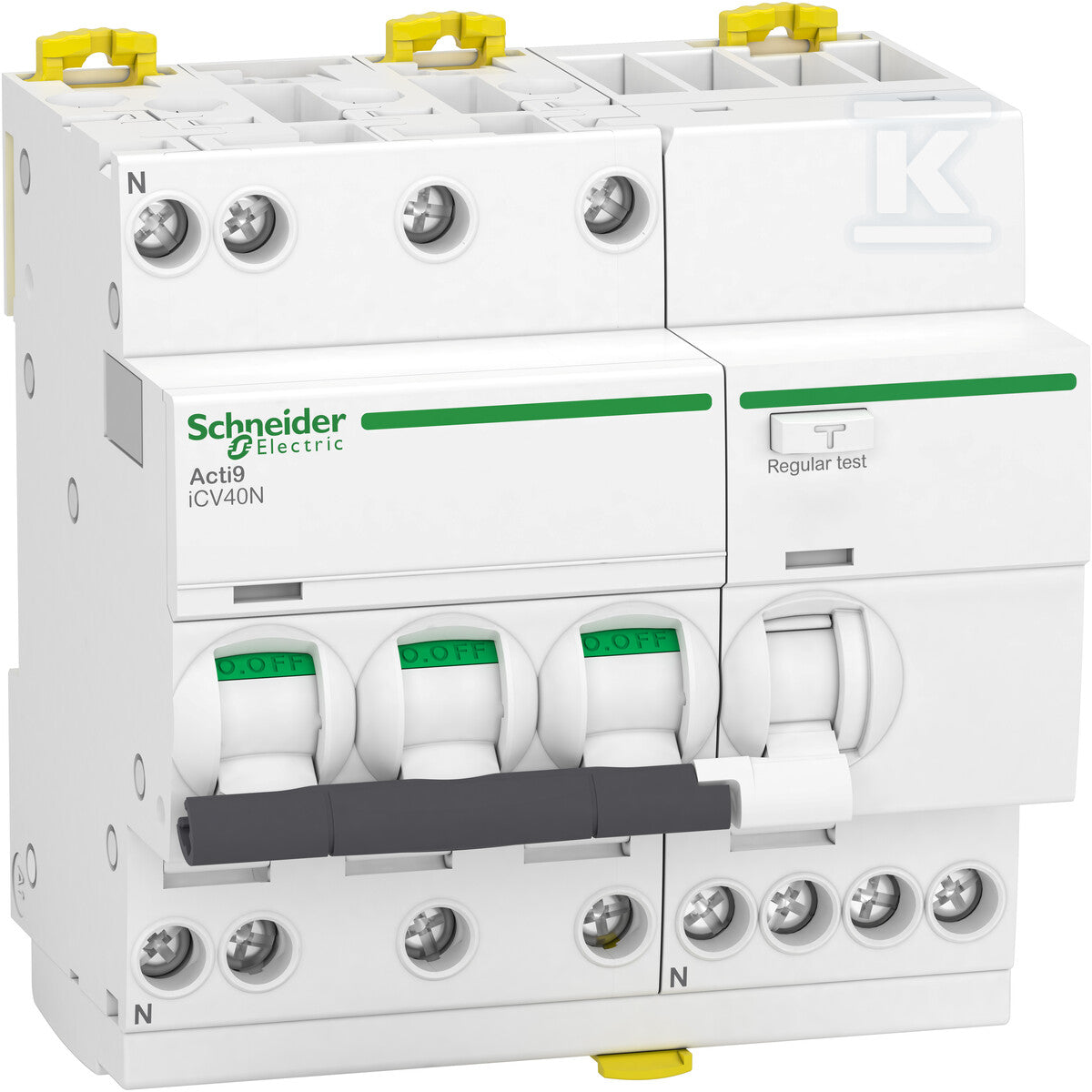

Wyłącznik kombinowany iCV40N-C32-30-AC C 32A 3N-biegunowy 30 mA typ AC
Wyłącznik kombinowany iCV40N-C32-30-AC C 32A 3N-biegunowy 30 mA typ AC
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 32 A |
| Liczba biegunów (całkowita) | 4 |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 6 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 5 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50/60 Hz |
Co oznacza C32?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 32 A to typowa wartość dla obwodów trójfazowych i zabezpieczenia głównego mieszkania, z przewodem 6 mm².
Cztery tory: trzy fazy i przewód neutralny. Zabezpieczenie główne lub obwody trójfazowe z odbiornikami jednofazowymi na poszczególnych fazach.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 MCB Wyłącznik nadprądowy Icn=6000A 4P C 32A |
HAGER | DNS587 | 6 kA | 4 | 18 szt. |
343,79 złbrutto
279,50 złnetto
|
Zobacz |
 Wyłącznik nadprądowy 6kA PL6-C32/4 |
EATON | CIG805 | 6 kA | 4 | 10 szt. |
331,12 złbrutto
269,20 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 4P, charakterystyka C, 32A, 6kA, AC | S204-C32 |
ABB | GAR404 | 6 kA | brak danych | na zamówienie |
304,20 złbrutto
247,32 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 10 3P+N C32 |
ETI | CQC302 | 10 kA | brak danych | na zamówienie |
200,48 złbrutto
162,99 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 314 4P C 32A 10000A TX3 |
LEGRAND | HEC616 | 10 kA | brak danych | na zamówienie |
405,25 złbrutto
329,47 złnetto
|
Zobacz |
Specyfikacja techniczna
30 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Częstotliwość | 50/60 Hz |
| Czułość | AC |
| Głębokość wbudowania | 44 mm |
| Jednocześnie rozłączany biegun N | tak |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów (całkowita) | 4 |
| Liczba biegunów chronionych | 3 |
| Montaż podtynkowy | nie |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Ochrona przed niepożądanym wyzwoleniem | nie |
| Odporność na udar prądowy | 0.25 kA |
| Prąd znamionowy | 32 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 16 mm2 |
|---|---|
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 10 mm2 |
| Rodzaj charakterystyki wyłączania | Bezzwłoczny |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 13.4 W |
| Szerokość wyrażona liczbą modułów | 5 |
| Temperatura otoczenia w warunkach pracy | -5 ... 60 °C |
| Z blokadą | tak |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 | 6 kA |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.03 A |
| dł/szer/wys/waga/obj | 0,125 m / 0,115 m / 0,087 m / 0,598 kg / 0,001 m3 |
Opis
Wyłącznik kombinowany iCV40N-C32-30-AC C 32A 3N-biegunowy 30 mA typ AC o numerze katalogowym A9DE3732 w kategorii Pozostałe, Niesklasyfikowane. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC. WYŁĄCZNIK NADPRĄDOWY Waga produktu wynosi 0.6 kg.
