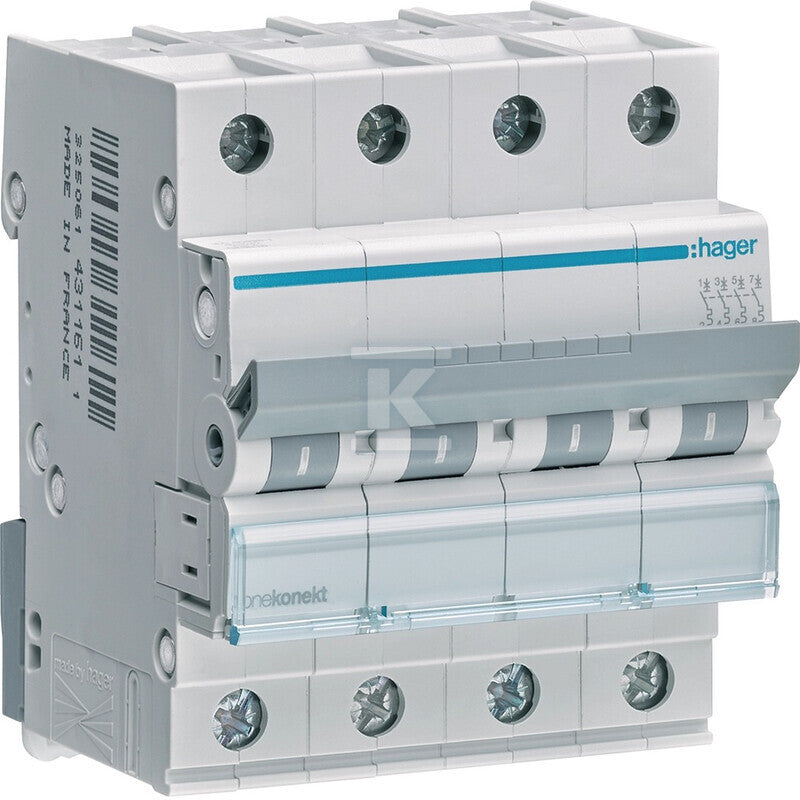

MCB Wyłącznik nadprądowy Icn=6000A 4P C 32A
MCB Wyłącznik nadprądowy Icn=6000A 4P C 32A
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 32 |
| Liczba biegunów | 4 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 |
| Napięcie znamionowe | 400 |
| Szerokość wyrażona liczbą modułów | 4 |
| Stopień ochrony (IP) | IP20 |
| Głębokość wbudowania | 70 |
Co oznacza C32 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 32 A to typowa wartość dla obwodów trójfazowych i zabezpieczenia głównego mieszkania, z przewodem 6 mm².
Cztery tory: trzy fazy i przewód neutralny. Zabezpieczenie główne lub obwody trójfazowe z odbiornikami jednofazowymi na poszczególnych fazach.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 6kA PL6-C32/4 |
EATON | CIG805 | 6 kA | 4 | 10 szt. |
331,12 złbrutto
269,20 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Easy9 Pro EZ9F-C32-4 C 32A 4-biegunowy |
SCHNEIDER ELECTRIC | DSY599 | 6 kA | brak danych | 6 szt. |
231,61 złbrutto
188,30 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 4P, charakterystyka C, 32A, 6kA, AC | S204-C32 |
ABB | GAR404 | 6 kA | brak danych | na zamówienie |
304,20 złbrutto
247,32 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 10 3P+N C32 |
ETI | CQC302 | 10 kA | brak danych | na zamówienie |
200,48 złbrutto
162,99 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 314 4P C 32A 10000A TX3 |
LEGRAND | HEC616 | 10 kA | brak danych | na zamówienie |
405,25 złbrutto
329,47 złnetto
|
Zobacz |
Specyfikacja techniczna
20 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Do instalacji podtynkowych | tak |
| Głębokość wbudowania | 70 |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 4 |
| Liczba biegunów (całkowita) | 4 |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 |
| Prąd znamionowy | 32 |
|---|---|
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 4 |
| Zakres częstotliwości | 50 ... 60 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 10 |
| dł/szer/wys/waga/obj | 0,08 m / 0,1 m / 0,08 m / 0,484 kg / 0,001 m3 |
| Zakres przekrojów przyłączeniowych | Przewody litye i wielodrutowe: 1-35 mm2 |
Opis
MCB Wyłącznik nadprądowy Icn=6000A 4P C 32A o numerze katalogowym   MCN432 w kategorii Wyłączniki nadprądowe>Wyłączniki nadprądowe 6kA. Produkt wyprodukowany przez markę HAGER. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0,08 x 0,1 x 0,08 m. Waga produktu wynosi 0,48 kg.
