Wyłącznik nadprądowy iC60N-D4-1 D 4A 1-biegunowy
Wyłącznik nadprądowy iC60N-D4-1 D 4A 1-biegunowy
W skrócie
Pełna karta techniczna (34)Karta techniczna
34 parametry w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.
Parametry elektryczne
9 parametrów
Zabezpieczenie i zwarcia
5 parametrów
Bieguny
4 parametry
Montaż i podłączenie
7 parametrów
Warunki pracy
4 parametry
Wymiary i waga
4 parametry
Pozostałe
1 parametr
Brak parametrów pasujących do wyszukiwania.
Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę
Wymiary
Wg danych producenta: długość × szerokość × wysokość
Dane do zamówienia
Do zapytań ofertowych i listy materiałów
- Indeks Elektrik
- CAL028
- Kod producenta
- A9F05104
- EAN
- 3606480441226
- Marka i seria
- SCHNEIDER ELECTRIC, seria ACTI 9
- Kategoria
- Wyłączniki nadprądowe
- Jednostka sprzedaży
- szt.
- Stan
- 23 szt. w magazynie centralnym
- Wysyłka
- 24-48 h w dni robocze
Porównanie z zamiennikami
Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.
| Zaznaczone pola różnią się od tego produktu |  Ten produkt
Wyłącznik nadprądowy iC60N-D4-1 D 4A 1-biegunowyCAL028
|
 ABB
Wyłącznik nadmiarowo-prądowy, 1P, charakterys...GAQ041
|
 ETI

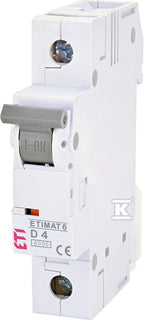

Wyłącznik nadprądowy ETIMAT 6 1p D4CDK707
|
 LS ELECTRIC
Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63N...DJR508
|
|---|---|---|---|---|
| Charakterystyka | D | D | D | brak danych |
| Prąd znamionowy | 4 A | 4 A | 4 A | brak danych |
| Liczba biegunów | 1 | brak danych | 1 | brak danych |
| Icn przy 230 V | 6 kA | 6 kA | 6 kA | brak danych |
| Napięcie znamionowe | 230 V | 230 V | 400 V | brak danych |
| Szerokość w modułach | 1 moduł | 1 moduł | 1 moduł | brak danych |
| Głębokość wbudowania | 44,5 mm | 69 mm | 68 mm | brak danych |
| Klasa ograniczenia energii | 3 | 3 | brak danych | brak danych |
| Temperatura pracy | -35 ... 70 °C | -25 ... 55 °C | -25 ... 55 °C | brak danych |
| Przewód jednodrutowy | 1 ... 25 mm² | 0,75 ... 35 mm² | 1 ... 25 mm² | brak danych |
| Stopień ochrony | IP20 | IP20 | IP20 | brak danych |
| Cena i dostępność |
80,43 złbrutto
65,39 złnetto
23 szt. od ręki |
65,52 złbrutto
53,27 złnetto
na zamówienieZobacz |
65,41 złbrutto
53,18 złnetto
na zamówienieZobacz |
26,74 złbrutto
21,74 złnetto
na zamówienieZobacz |
Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.
Co oznacza D4 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast dopiero przy prądzie 10 do 20 razy większym od znamionowego. Do urządzeń o bardzo dużym prądzie rozruchowym: duże silniki, spawarki, transformatory o dużej mocy.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
SCHNEIDER ELECTRIC
Szyna sztyftowa A9XPH157 100A 1-biegunowa 57 modułów
SCHNEIDER ELECTRIC
Szyna łączeniowa sztyftowa do górnych zacisków Easy9 Pro EZ9XPH157 1P 57 mod
SCHNEIDER ELECTRIC
Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C)
SCHNEIDER ELECTRIC
Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC
Opis
Wyłącznik nadprądowy iC60N-D4-1 D 4A 1-biegunowy o numerze katalogowym A9F05104 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.02 x 0.07 x 0.09 m. Waga produktu wynosi 0.12 kg.
