CAQ315

Wyłącznik nadprądowy iC60N-C3-1 C 3A 1-biegunowy

81,00 zł
81,00 zł
Pomiń, aby przejść do informacji o produkcie
CAQ315
  • CAQ315
  • CAQ315
Wyłącznik nadprądowy iC60N-C3-1 C 3A 1-biegunowy
SCHNEIDER ELECTRICWyłączniki nadprądowe 6kA

Wyłącznik nadprądowy iC60N-C3-1 C 3A 1-biegunowy

Cena za szt.
81,00 złbrutto 65,85 złnettoVAT 23%, cena za szt.
Od ręki: 12 szt. w magazynie centralnym
Wysyłka w 24-48 h w dni robocze
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów
Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta
IndeksCAQ315
Kod producenta A9F04103
EAN3606480440311
SeriaACTI 9

W skrócie

Pełna karta techniczna (34)
C
Charakterystyka
3A
Prąd znamionowy
1P
Bieguny
6kA
Icn wg EN 60898
230V AC/DC
Napięcie
1moduł
Szerokość
IP20
Stopień ochrony
44,5mm
Głębokość wbudowania

Karta techniczna

34 parametry w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.

Parametry elektryczne

9 parametrów
Prąd znamionowy
3 A
Charakterystyka wyzwalaniazadziała natychmiast przy 5 do 10 x In: odbiorniki z prądem rozruchowym, np. silniki
C
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Uinapięcie, do którego odnoszą się próby izolacji
500 V
Rodzaj napięcia
AC/DC
Zakres częstotliwości
50 ... 60 Hz
Częstotliwość
50 Hz
Straty mocyciepło oddawane w rozdzielnicy przy prądzie znamionowym
2,2 W
Napięcie udarowe wytrzymywane Uimpodporność na krótkie przepięcia w sieci
6 kV

Zabezpieczenie i zwarcia

5 parametrów
Zdolność zwarciowa Icn przy 230 Vnajwiększy prąd zwarcia, który aparat bezpiecznie przerwie (EN 60898)
6 kA
Klasa ograniczenia energii3 to najwyższa klasa: przy zwarciu przepuszcza najmniej energii
3
Kategoria przepięciana początku instalacji: złącze, układ pomiarowy
IV
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 Vgraniczna zdolność wyłączania zwarć (EN 60947-2)
50 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
50 kA

Bieguny

4 parametry
Liczba biegunów
1
Liczba biegunów całkowita
1
Liczba biegunów chronionych
1
Jednocześnie rozłączany biegun N
nie

Montaż i podłączenie

7 parametrów
Szerokość w modułach
1 moduł
Głębokość wbudowaniaważne w płytkich rozdzielnicach podtynkowych
44,5 mm
Do instalacji podtynkowych
nie
Montaż podtynkowy
nie
Dodatkowe wyposażeniestyki pomocnicze, wyzwalacze
tak
Przewód jednodrutowy (przekrój)zakres przekroju w zacisku
1 ... 25 mm²
Przewód wielożyłowy (przekrój)
1 ... 16 mm²

Warunki pracy

4 parametry
Stopień ochronyochrona przed dotknięciem palcem, bez ochrony przed wodą
IP20
Temperatura otoczenia
-35 ... 70 °C
Stopień zanieczyszczeniadopuszcza zabrudzenie, które może przewodzić po skropleniu
3
Wykonanie przeciwwybuchowe
nie

Wymiary i waga

4 parametry
Długość
90 mm
Szerokość
75 mm
Wysokość
20 mm
Waga
0,118 kg

Pozostałe

1 parametr
Znamionowa zdolność łączeniowa zgodnie z EN 60898
6 kA

Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę

Wymiary

Wg danych producenta: długość × szerokość × wysokość

90 mm 75 mm 20 mmwaga 0,118 kg

Dane do zamówienia

Do zapytań ofertowych i listy materiałów

Indeks Elektrik
CAQ315
Kod producenta
 A9F04103
EAN
3606480440311
Marka i seria
SCHNEIDER ELECTRIC, seria ACTI 9
Jednostka sprzedaży
szt.
Stan
12 szt. w magazynie centralnym
Wysyłka
24-48 h w dni robocze

Porównanie z zamiennikami

Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.

Zaznaczone pola różnią się od tego produktu Ten produkt Wyłącznik nadprądowy iC60N-C3-1 C 3A 1-biegunowyCAQ315 EATON Wyłącznik nadprądowy na prąd stały 1-biegunow...HCZ828 ETI Wyłącznik nadprądowy ETIMAT 6 1P C3CQC179 LEGRAND Wyłącznik nadprądowy S 301 1P C 3A 6000A TX3HEC475
Charakterystyka C CCC
Prąd znamionowy 3 A 3 A3 A3 A
Liczba biegunów 1 111
Icn przy 230 V 6 kA brak danych6 kA6 kA
Napięcie znamionowe 230 V 250 V400 V230 V
Szerokość w modułach 1 moduł 1 moduł1 moduł1 moduł
Głębokość wbudowania 44,5 mm 70,5 mm68 mm44 mm
Klasa ograniczenia energii 3 333
Temperatura pracy -35 ... 70 °C -25 ... 75 °C-25 ... 55 °Cbrak danych
Przewód jednodrutowy 1 ... 25 mm² 1 ... 25 mm²1 ... 25 mm²brak danych
Stopień ochrony IP20 IP20IP20IP20
Cena i dostępność
81,00 złbrutto 65,85 złnetto
12 szt. od ręki
412,54 złbrutto 335,40 złnetto
28 szt. od ręki
56,09 złbrutto 45,60 złnetto
16 szt. od ręki
90,74 złbrutto 73,77 złnetto
17 szt. od ręki

Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.

Wszystkie zamienniki (5)

Zamienniki innych marek

Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.

ProduktMarkaIndeksIcnModułyDostępnośćCena
Wyłącznik nadprądowy na prąd stały 1-biegunowy FAZ-C3/1-DC EATON HCZ82815 kA 128 szt.
412,54 złbrutto 335,40 złnetto
 Zobacz

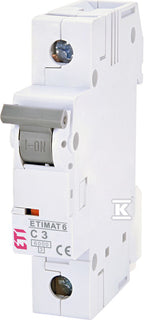

Wyłącznik nadprądowy ETIMAT 6 1P C3 ETI CQC1796 kA 116 szt.
56,09 złbrutto 45,60 złnetto
 Zobacz
Wyłącznik nadprądowy S 301 1P C 3A 6000A TX3 LEGRAND HEC4756 kA 117 szt.
90,74 złbrutto 73,77 złnetto
 Zobacz
Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka C, 3A, 10kA, AC | SU201M-C3 ABB DCT29810 kA brak danychna zamówienie
549,86 złbrutto 447,04 złnetto
 Zobacz
Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 1P 3A charakterystyka C BKJ63Nd 1P C3 LS ELECTRIC DJR4666 kA brak danychna zamówienie
23,25 złbrutto 18,90 złnetto
 Zobacz

Co oznacza C3 6 kA?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

CCharakterystyka wyzwalaniaczłon zwarciowy: 5 do 10 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.

3APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².

1PLiczba biegunówtory rozłączane

Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.

6kAZdolność zwarciowaIcn wg EN 60898

Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

SCHNEIDER ELECTRIC Szyna sztyftowa A9XPH157 100A 1-biegunowa 57 modułów 29 szt.
151,41 złbrutto 123,10 złnetto
 SCHNEIDER ELECTRIC Szyna łączeniowa sztyftowa do górnych zacisków Easy9 Pro EZ9XPH157 1P 57 mod 18 szt.
184,99 złbrutto 150,40 złnetto
 SCHNEIDER ELECTRIC Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C) 60 szt.
1.446,48 złbrutto 1.176,00 złnetto
 SCHNEIDER ELECTRIC Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC 62 szt.
112,64 złbrutto 91,58 złnetto

Opis

Wyłącznik nadprądowy iC60N-C3-1 C 3A 1-biegunowy o numerze katalogowym  A9F04103 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.08 x 0.09 x 0.02 m. Waga produktu wynosi 0.13 kg.
