HCZ951

Wyłącznik nadprądowy serii 10kA 1-biegunowy FAZ-Z0,5/1

323,98 zł
323,98 zł
Pomiń, aby przejść do informacji o produkcie
HCZ951
  • HCZ951
  • HCZ951

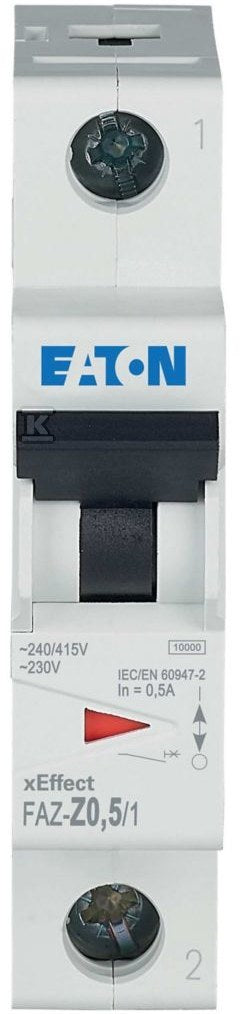

Wyłącznik nadprądowy serii 10kA 1-biegunowy FAZ-Z0,5/1
EATONWyłączniki nadprądowe 15kA

Wyłącznik nadprądowy serii 10kA 1-biegunowy FAZ-Z0,5/1

Cena za szt.
323,98 złbrutto 263,40 złnettoVAT 23%, cena za szt.
Od ręki: 56 szt. w magazynie centralnym
Wysyłka w 24-48 h w dni robocze
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów
Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta
IndeksHCZ951
Kod producenta 278617
EAN4015082786175
SeriaFAZ

W skrócie

Pełna karta techniczna (34)
Z
Charakterystyka
0,5A
Prąd znamionowy
1P
Bieguny
230V AC
Napięcie
1moduł
Szerokość
IP20
Stopień ochrony
70,5mm
Głębokość wbudowania

Karta techniczna

34 parametry w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.

Parametry elektryczne

9 parametrów
Prąd znamionowy
0,5 A
Charakterystyka wyzwalania
Z
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Uinapięcie, do którego odnoszą się próby izolacji
440 V
Rodzaj napięcia
AC
Zakres częstotliwości
50 ... 60 Hz
Częstotliwość
50 Hz
Straty mocyciepło oddawane w rozdzielnicy przy prądzie znamionowym
3,2 W
Napięcie udarowe wytrzymywane Uimpodporność na krótkie przepięcia w sieci
4 kV

Zabezpieczenie i zwarcia

5 parametrów
Klasa ograniczenia energii3 to najwyższa klasa: przy zwarciu przepuszcza najmniej energii
3
Kategoria przepięciado instalacji stałej w budynku, np. rozdzielnica
III
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 Vgraniczna zdolność wyłączania zwarć (EN 60947-2)
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 Vgraniczna zdolność wyłączania zwarć (EN 60947-2)
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
10 kA

Bieguny

4 parametry
Liczba biegunów
1
Liczba biegunów całkowita
1
Liczba biegunów chronionych
1
Jednocześnie rozłączany biegun N
nie

Montaż i podłączenie

7 parametrów
Szerokość w modułach
1 moduł
Głębokość wbudowaniaważne w płytkich rozdzielnicach podtynkowych
70,5 mm
Do instalacji podtynkowych
nie
Montaż podtynkowy
nie
Dodatkowe wyposażeniestyki pomocnicze, wyzwalacze
tak
Przewód jednodrutowy (przekrój)zakres przekroju w zacisku
1 ... 25 mm²
Przewód wielożyłowy (przekrój)
1 ... 25 mm²

Warunki pracy

4 parametry
Stopień ochronyochrona przed dotknięciem palcem, bez ochrony przed wodą
IP20
Temperatura otoczenia
-25 ... 75 °C
Stopień zanieczyszczeniazwykle nieprzewodzące, chwilowo przewodzące po skropleniu
2
Wykonanie przeciwwybuchowe
nie

Wymiary i waga

4 parametry
Długość
84 mm
Szerokość
17 mm
Wysokość
73 mm
Waga
0,11 kg

Pozostałe

1 parametr
Znamionowa zdolność łączeniowa zgodnie z EN 60898
0 kA

Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę

Wymiary

Wg danych producenta: długość × szerokość × wysokość

84 mm 17 mm 73 mmwaga 0,11 kg

Dane do zamówienia

Do zapytań ofertowych i listy materiałów

Indeks Elektrik
HCZ951
Kod producenta
 278617
EAN
4015082786175
Marka i seria
EATON, seria FAZ
Jednostka sprzedaży
szt.
Stan
56 szt. w magazynie centralnym
Wysyłka
24-48 h w dni robocze

Co oznacza Z1 10 kA?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

ZCharakterystyka wyzwalaniaczłon zwarciowy: 2 do 3 razy prąd znamionowy

Bardzo czuła charakterystyka do obwodów z elementami półprzewodnikowymi i elektroniką pomiarową: człon zwarciowy zadziała już przy 2 do 3 razy prądzie znamionowym.

1APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².

1PLiczba biegunówtory rozłączane

Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.

10kAZdolność zwarciowaIcn wg EN 60898

Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

EATON Szyna do łączenia aparatury modułowej Z-GV-10/1P-1TE 16 szt.
230,87 złbrutto 187,70 złnetto
 EATON Szyna do łączenia aparatury modułowej Z-GV-16/1P+HS 13 szt.
601,96 złbrutto 489,40 złnetto
 EATON Ogranicznik przepięć SPCT2-280/4 238 szt.
364,94 złbrutto 296,70 złnetto
 EATON Lampka kontrolna pojedyncza Z-EL/G230 139 szt.
119,51 złbrutto 97,16 złnetto

Opis

Wyłącznik nadprądowy serii 10kA 1-biegunowy FAZ-Z0,5/1 o numerze katalogowym  278617 w kategorii Wyłączniki nadprądowe 15kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę EATON, seria FAZ. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.07 x 0.02 x 0.08 m. Waga produktu wynosi 0.11 kg.
