HCZ810

Wyłącznik nadprądowy serii 15kA 1-biegunowy FAZ-C0,5/1

208,73 zł
208,73 zł
Pomiń, aby przejść do informacji o produkcie
HCZ810
  • HCZ810
  • HCZ810
  • HCZ810
  • HCZ810
  • HCZ810
Wyłącznik nadprądowy serii 15kA 1-biegunowy FAZ-C0,5/1
EATONWyłączniki nadprądowe 15kA

Wyłącznik nadprądowy serii 15kA 1-biegunowy FAZ-C0,5/1

Cena za szt.
208,73 złbrutto 169,70 złnettoVAT 23%, cena za szt.
Od ręki: 52 szt. w magazynie centralnym
Wysyłka w 24-48 h w dni robocze
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów
Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta
IndeksHCZ810
Kod producenta 278544
EAN9007912424727
SeriaFAZ

W skrócie

Pełna karta techniczna (36)
C
Charakterystyka
0,5A
Prąd znamionowy
1P
Bieguny
10kA
Icn wg EN 60898
230V AC
Napięcie
1moduł
Szerokość
IP20
Stopień ochrony
70,5mm
Głębokość wbudowania

Karta techniczna

36 parametrów w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.

Parametry elektryczne

9 parametrów
Prąd znamionowy
0,5 A
Charakterystyka wyzwalaniazadziała natychmiast przy 5 do 10 x In: odbiorniki z prądem rozruchowym, np. silniki
C
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Uinapięcie, do którego odnoszą się próby izolacji
440 V
Rodzaj napięcia
AC
Zakres częstotliwości
50 ... 60 Hz
Częstotliwość
50 Hz
Straty mocyciepło oddawane w rozdzielnicy przy prądzie znamionowym
1,7 W
Napięcie udarowe wytrzymywane Uimpodporność na krótkie przepięcia w sieci
4 kV

Zabezpieczenie i zwarcia

7 parametrów
Zdolność zwarciowa Icn przy 230 Vnajwiększy prąd zwarcia, który aparat bezpiecznie przerwie (EN 60898)
10 kA
Zdolność zwarciowa Icn przy 400 Vnajwiększy prąd zwarcia, który aparat bezpiecznie przerwie (EN 60898)
10 kA
Klasa ograniczenia energii3 to najwyższa klasa: przy zwarciu przepuszcza najmniej energii
3
Kategoria przepięciado instalacji stałej w budynku, np. rozdzielnica
III
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 Vgraniczna zdolność wyłączania zwarć (EN 60947-2)
15 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 Vgraniczna zdolność wyłączania zwarć (EN 60947-2)
15 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
15 kA

Bieguny

4 parametry
Liczba biegunów
1
Liczba biegunów całkowita
1
Liczba biegunów chronionych
1
Jednocześnie rozłączany biegun N
nie

Montaż i podłączenie

7 parametrów
Szerokość w modułach
1 moduł
Głębokość wbudowaniaważne w płytkich rozdzielnicach podtynkowych
70,5 mm
Do instalacji podtynkowych
nie
Montaż podtynkowy
nie
Dodatkowe wyposażeniestyki pomocnicze, wyzwalacze
tak
Przewód jednodrutowy (przekrój)zakres przekroju w zacisku
1 ... 25 mm²
Przewód wielożyłowy (przekrój)
1 ... 25 mm²

Warunki pracy

4 parametry
Stopień ochronyochrona przed dotknięciem palcem, bez ochrony przed wodą
IP20
Temperatura otoczenia
-25 ... 75 °C
Stopień zanieczyszczeniazwykle nieprzewodzące, chwilowo przewodzące po skropleniu
2
Wykonanie przeciwwybuchowe
nie

Wymiary i waga

4 parametry
Długość
84 mm
Szerokość
70 mm
Wysokość
18 mm
Waga
0,11 kg

Pozostałe

1 parametr
Znamionowa zdolność łączeniowa zgodnie z EN 60898
10 kA

Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę

Wymiary

Wg danych producenta: długość × szerokość × wysokość

84 mm 70 mm 18 mmwaga 0,11 kg

Dane do zamówienia

Do zapytań ofertowych i listy materiałów

Indeks Elektrik
HCZ810
Kod producenta
 278544
EAN
9007912424727
Marka i seria
EATON, seria FAZ
Jednostka sprzedaży
szt.
Stan
52 szt. w magazynie centralnym
Wysyłka
24-48 h w dni robocze

Porównanie z zamiennikami

Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.

Zaznaczone pola różnią się od tego produktu Ten produkt Wyłącznik nadprądowy serii 15kA 1-biegunowy F...HCZ810 LEGRAND Wyłącznik nadprądowy S 301 1P C 0,5A 6000A TX3HEC472 ETI Wyłącznik nadprądowy ETIMAT 6 1p C0,5CDK753 SCHNEIDER ELECTRIC Wyłącznik nadprądowy iC60N-C0,5-1 C 0,5A 1-bi...CAQ314
Charakterystyka C CCC
Prąd znamionowy 0,5 A 0,5 A0,5 A0,5 A
Liczba biegunów 1 111
Icn przy 230 V 10 kA 6 kA6 kA6 kA
Icn przy 400 V 10 kA 6 kA6 kAbrak danych
Napięcie znamionowe 230 V 230 V400 V230 V
Szerokość w modułach 1 moduł 1 moduł1 moduł1 moduł
Głębokość wbudowania 70,5 mm 44 mm68 mm44,5 mm
Klasa ograniczenia energii 3 333
Temperatura pracy -25 ... 75 °C brak danych-25 ... 55 °C-35 ... 70 °C
Przewód jednodrutowy 1 ... 25 mm² brak danych1 ... 25 mm²1 ... 25 mm²
Stopień ochrony IP20 IP20IP20IP20
Cena i dostępność
208,73 złbrutto 169,70 złnetto
52 szt. od ręki
114,57 złbrutto 93,15 złnetto
52 szt. od ręki
83,22 złbrutto 67,66 złnetto
34 szt. od ręki
135,18 złbrutto 109,90 złnetto
9 szt. od ręki

Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.

Wszystkie zamienniki (4)

Zamienniki innych marek

Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.

ProduktMarkaIndeksIcnModułyDostępnośćCena
Wyłącznik nadprądowy S 301 1P C 0,5A 6000A TX3 LEGRAND HEC4726 kA 152 szt.
114,57 złbrutto 93,15 złnetto
 Zobacz

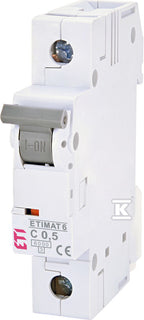

Wyłącznik nadprądowy ETIMAT 6 1p C0,5 ETI CDK7536 kA 134 szt.
83,22 złbrutto 67,66 złnetto
 Zobacz
Wyłącznik nadprądowy iC60N-C0,5-1 C 0,5A 1-biegunowy SCHNEIDER ELECTRIC CAQ3146 kA 19 szt.
135,18 złbrutto 109,90 złnetto
 Zobacz
Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka C, 0.5A, 6kA, AC | S201-C0.5 ABB ACT9126 kA 1na zamówienie
96,85 złbrutto 78,74 złnetto
 Zobacz

Co oznacza C1 10 kA?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

CCharakterystyka wyzwalaniaczłon zwarciowy: 5 do 10 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.

1APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².

1PLiczba biegunówtory rozłączane

Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.

10kAZdolność zwarciowaIcn wg EN 60898

Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

EATON Szyna do łączenia aparatury modułowej Z-GV-10/1P-1TE 16 szt.
230,87 złbrutto 187,70 złnetto
 EATON Szyna do łączenia aparatury modułowej Z-GV-16/1P+HS 13 szt.
601,96 złbrutto 489,40 złnetto
 EATON Ogranicznik przepięć SPCT2-280/4 238 szt.
364,94 złbrutto 296,70 złnetto
 EATON Lampka kontrolna pojedyncza Z-EL/G230 139 szt.
119,51 złbrutto 97,16 złnetto

Opis

Wyłącznik nadprądowy serii 15kA 1-biegunowy FAZ-C0,5/1 o numerze katalogowym  278544 w kategorii Wyłączniki nadprądowe 15kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę EATON, seria FAZ. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.02 x 0.07 x 0.08 m. Waga produktu wynosi 0.11 kg.
