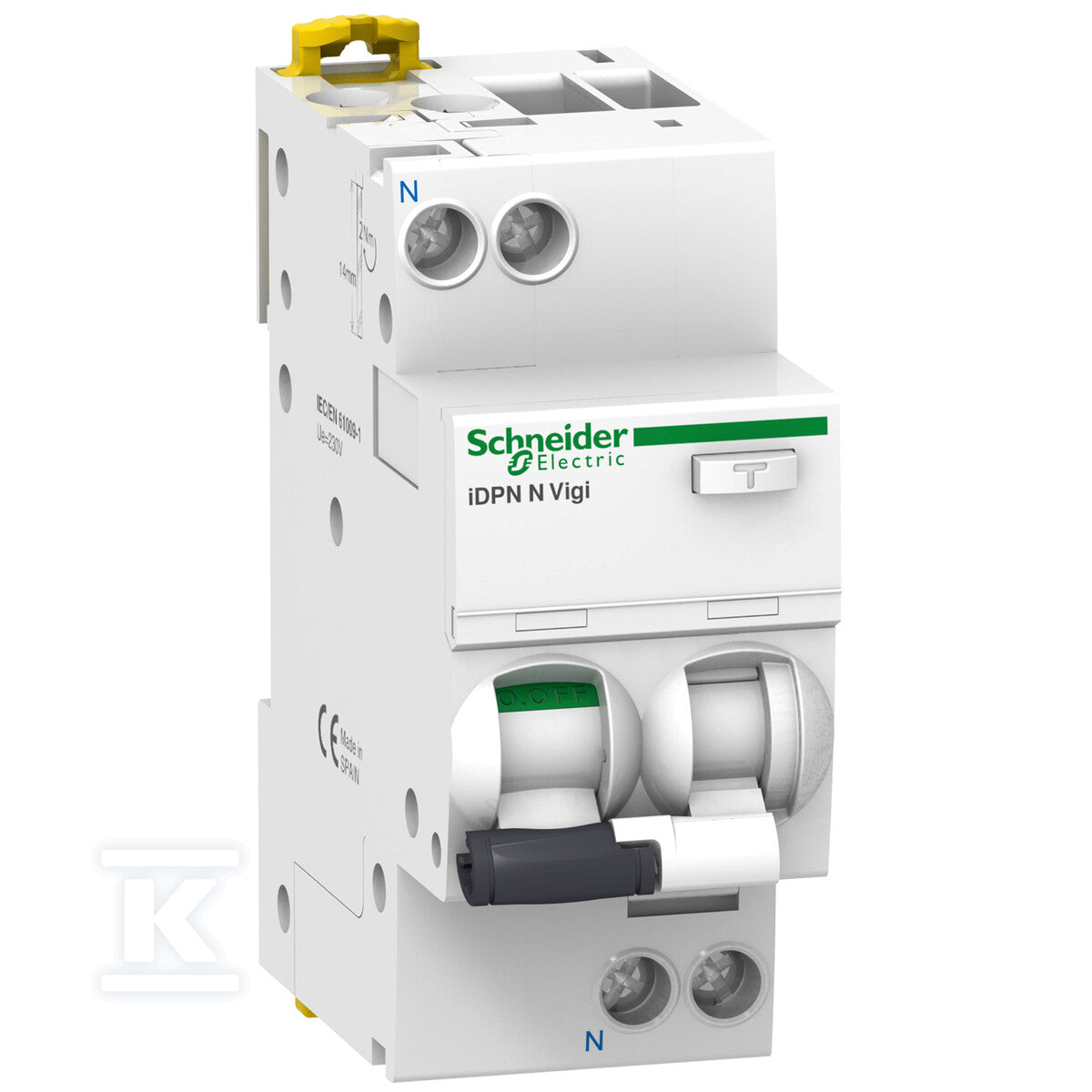

Wyłącznik różnicowoprądowy z członem nadprądowym iDPNNVigi-B10-30-AC B 10A 1N-biegunowy 30 mA typ AC

Wyłącznik różnicowoprądowy z członem nadprądowym iDPNNVigi-B10-30-AC B 10A 1N-biegunowy 30 mA typ AC

455,72 zł
455,72 zł
Pomiń, aby przejść do informacji o produkcie
Wyłącznik różnicowoprądowy z członem nadprądowym iDPNNVigi-B10-30-AC B 10A 1N-biegunowy 30 mA typ AC
  • Wyłącznik różnicowoprądowy z członem nadprądowym iDPNNVigi-B10-30-AC B 10A 1N-biegunowy 30 mA typ AC
  • Wyłącznik różnicowoprądowy z członem nadprądowym iDPNNVigi-B10-30-AC B 10A 1N-biegunowy 30 mA typ AC
Wyłącznik różnicowoprądowy z członem nadprądowym iDPNNVigi-B10-30-AC B 10A 1N-biegunowy 30 mA typ AC
SCHNEIDER ELECTRICWyłączniki różnicowoprądowe z członem nadprądowym typ AC

Wyłącznik różnicowoprądowy z członem nadprądowym iDPNNVigi-B10-30-AC B 10A 1N-biegunowy 30 mA typ AC

Cena za szt.
455,72 złbrutto 370,50 złnettoVAT 23%, cena za szt.
Od ręki: 17 szt. w magazynie centralnym
Wysyłka w 24-48 h w dni robocze
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów
Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta
IndeksHEK125
Kod producenta A9D55610
EAN3606480472619
SeriaACTI 9

W skrócie

Pełna karta techniczna (37)
B
Charakterystyka
10A
Prąd znamionowy
1P
Bieguny
6kA
Zdolność zwarciowa
0,03A
Znamionowy prąd różni...
AC
Typ
230V AC
Napięcie
2moduły
Szerokość

Karta techniczna

37 parametrów w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.

Parametry elektryczne

9 parametrów
Prąd znamionowy
10 A
Charakterystyka wyzwalaniazadziała natychmiast przy 3 do 5 x In: obwody gniazd i oświetlenia
B
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Uinapięcie, do którego odnoszą się próby izolacji
400 V
Rodzaj napięcia
AC
Częstotliwość
50 Hz
Odporność na udar prądowy
0,25 kA
Straty mocyciepło oddawane w rozdzielnicy przy prądzie znamionowym
2,9 W
Napięcie udarowe wytrzymywane Uimpodporność na krótkie przepięcia w sieci
4 kV

Zabezpieczenie i zwarcia

7 parametrów
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1największy prąd zwarcia, który aparat bezpiecznie przerwie (EN 60898)
6 kA
Znamionowy prąd różnicowyprąd upływu, przy którym aparat zadziała; do ochrony ludzi stosuje się 30 mA
0,03 A
Czułośćwykrywa upływ prądu przemiennego
AC
Klasa ograniczenia energii3 to najwyższa klasa: przy zwarciu przepuszcza najmniej energii
3
Kategoria przepięciado instalacji stałej w budynku, np. rozdzielnica
III
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
6 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
6 kA

Bieguny

4 parametry
Liczba biegunów
1
Liczba biegunów całkowita
2
Liczba biegunów chronionych
1
Jednocześnie rozłączany biegun N
tak

Montaż i podłączenie

6 parametrów
Szerokość w modułach
2 moduły
Głębokość wbudowaniaważne w płytkich rozdzielnicach podtynkowych
44 mm
Do instalacji podtynkowych
nie
Montaż podtynkowy
nie
Przewód jednodrutowy (przekrój)zakres przekroju w zacisku
1 ... 16 mm²
Przewód wielożyłowy (przekrój)
1 ... 10 mm²

Warunki pracy

3 parametry
Stopień ochronyochrona przed dotknięciem palcem, bez ochrony przed wodą
IP20
Temperatura otoczenia
-5 ... 60 °C
Stopień zanieczyszczeniadopuszcza zabrudzenie, które może przewodzić po skropleniu
3

Wymiary i waga

4 parametry
Długość
100 mm
Szerokość
80 mm
Wysokość
40 mm
Waga
0,207 kg

Pozostałe

4 parametry
Ochrona przed niepożądanym wyzwoleniem
nie
Rodzaj charakterystyki wyłączania
Inne
Z blokadą
tak
Znamionowa zdolność łączeniowa zgodnie z EN 60898
6 kA

Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę

Wymiary

Wg danych producenta: długość × szerokość × wysokość

100 mm 80 mm 40 mmwaga 0,207 kg

Dane do zamówienia

Do zapytań ofertowych i listy materiałów

Indeks Elektrik
HEK125
Kod producenta
 A9D55610
EAN
3606480472619
Marka i seria
SCHNEIDER ELECTRIC, seria ACTI 9
Jednostka sprzedaży
szt.
Stan
17 szt. w magazynie centralnym
Wysyłka
24-48 h w dni robocze

Porównanie z zamiennikami

Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.

Zaznaczone pola różnią się od tego produktu Ten produkt Wyłącznik różnicowoprądowy z członem nadprądo...HEK125 EATON Wyłącznik kombinowany 6kA typ AC HNB-B10/1N/003CIG763 ETI Wyłącznik różnicowoprądowy z zabezpieczeniem ...HDT178 LEGRAND Wyłącznik różnicowo-nadprądowy P312 2P B 10A ...HEC671
Charakterystyka B BBB
Prąd znamionowy 10 A 10 A10 A10 A
Liczba biegunów 1 111
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 6 kA 6 kAbrak danych6 kA
Znamionowy prąd różnicowy 0,03 A 0,03 A0,03 A0,03 A
Czułość AC ACACAC
Napięcie znamionowe 230 V 230 V230 V230 V
Szerokość w modułach 2 moduły 2 moduły2 moduły2 moduły
Głębokość wbudowania 44 mm 69,5 mm69 mm44 mm
Klasa ograniczenia energii 3 333
Temperatura pracy -5 ... 60 °C -25 ... 40 °Cbrak danych-25 ... 70 °C
Przewód jednodrutowy 1 ... 16 mm² 1 ... 25 mm²1 ... 25 mm²0,75 ... 16 mm²
Cena i dostępność
455,72 złbrutto 370,50 złnetto
17 szt. od ręki
523,24 złbrutto 425,40 złnetto
287 szt. od ręki
303,93 złbrutto 247,10 złnetto
117 szt. od ręki
533,05 złbrutto 433,37 złnetto
53 szt. od ręki

Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.

Wszystkie zamienniki (4)

Zamienniki innych marek

Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.

ProduktMarkaIndeksIcnModułyDostępnośćCena
Wyłącznik kombinowany 6kA typ AC HNB-B10/1N/003 EATON CIG763brak danych 2287 szt.
523,24 złbrutto 425,40 złnetto
 Zobacz
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M AC B10/0.03 ETI HDT178brak danych 2117 szt.
303,93 złbrutto 247,10 złnetto
 Zobacz
Wyłącznik różnicowo-nadprądowy P312 2P B 10A 30MA TYP AC DX3 LEGRAND HEC671brak danych 253 szt.
533,05 złbrutto 433,37 złnetto
 Zobacz
Wyłącznik różnicowoprądowy z członem nadprądowym B/6KA, 10A, 30mA, 2 biegunowy, typ AC HAGER HDD744brak danych 22 szt.
474,78 złbrutto 386,00 złnetto
 Zobacz

Co oznacza B10?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

BCharakterystyka wyzwalaniaczłon zwarciowy: 3 do 5 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.

10APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².

1PLiczba biegunówtory rozłączane

Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

SCHNEIDER ELECTRIC Szyna sztyftowa A9XPH157 100A 1-biegunowa 57 modułów 28 szt.
151,41 złbrutto 123,10 złnetto
 SCHNEIDER ELECTRIC Szyna łączeniowa sztyftowa do górnych zacisków Easy9 Pro EZ9XPH157 1P 57 mod 18 szt.
184,99 złbrutto 150,40 złnetto
 SCHNEIDER ELECTRIC Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C) 52 szt.
1.446,48 złbrutto 1.176,00 złnetto
 SCHNEIDER ELECTRIC Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC 62 szt.
112,64 złbrutto 91,58 złnetto

Opis

Wyłącznik różnicowoprądowy z członem nadprądowym iDPNNVigi-B10-30-AC B 10A 1N-biegunowy 30 mA typ AC o numerze katalogowym  A9D55610 w kategorii Wyłączniki różnicowoprądowe z członem nadprądowym typ AC, Wyłączniki różnicowoprądowe nadprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.08 x 0.04 x 0.1 m. Waga produktu wynosi 0.21 kg.
