GCO826

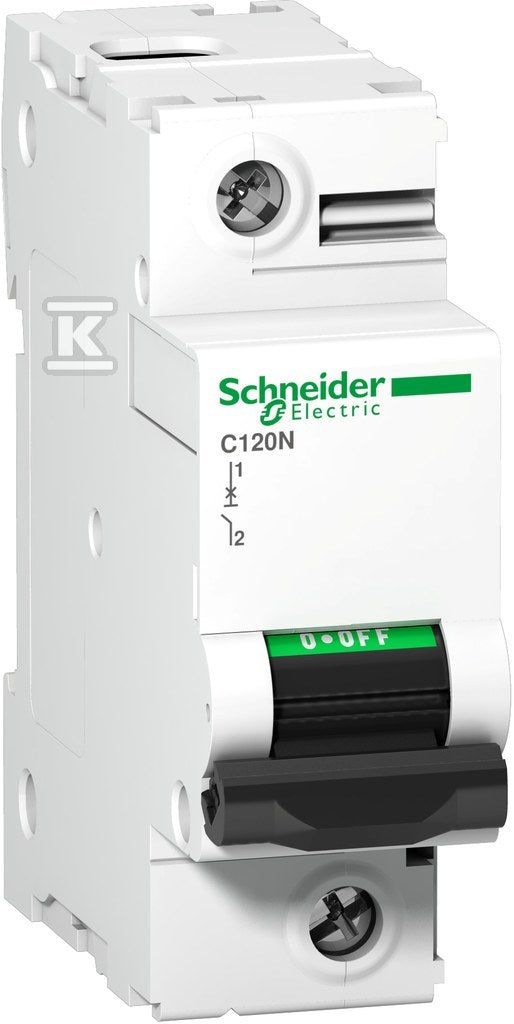

Wyłącznik nadprądowy C120N-C125-1 C 125A 1-biegunowy

419,55 zł
419,55 zł
Pomiń, aby przejść do informacji o produkcie
GCO826
  • GCO826
  • GCO826
Wyłącznik nadprądowy C120N-C125-1 C 125A 1-biegunowy
SCHNEIDER ELECTRICWyłączniki nadprądowe 10kA

Wyłącznik nadprądowy C120N-C125-1 C 125A 1-biegunowy

Cena za szt.
419,55 złbrutto 341,10 złnettoVAT 23%, cena za szt.
Od ręki: 27 szt. w magazynie centralnym
Wysyłka w 24-48 h w dni robocze
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów
Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta
IndeksGCO826
Kod producenta A9N18359
EAN3606480379338
SeriaACTI 9

W skrócie

Pełna karta techniczna (37)
C
Charakterystyka
125A
Prąd znamionowy
2P
Bieguny
10kA
Icn wg EN 60898
415V AC
Napięcie
1,5modułu
Szerokość
IP20
Stopień ochrony
44mm
Głębokość wbudowania

Karta techniczna

37 parametrów w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.

Parametry elektryczne

9 parametrów
Prąd znamionowy
125 A
Charakterystyka wyzwalaniazadziała natychmiast przy 5 do 10 x In: odbiorniki z prądem rozruchowym, np. silniki
C
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Uinapięcie, do którego odnoszą się próby izolacji
500 V
Rodzaj napięcia
AC
Zakres częstotliwości
50 ... 60 Hz
Częstotliwość
50 Hz
Straty mocyciepło oddawane w rozdzielnicy przy prądzie znamionowym
4,1 W
Napięcie udarowe wytrzymywane Uimpodporność na krótkie przepięcia w sieci
6 kV

Zabezpieczenie i zwarcia

6 parametrów
Zdolność zwarciowa Icn przy 230 Vnajwiększy prąd zwarcia, który aparat bezpiecznie przerwie (EN 60898)
10 kA
Klasa ograniczenia energii3 to najwyższa klasa: przy zwarciu przepuszcza najmniej energii
3
Kategoria przepięciana początku instalacji: złącze, układ pomiarowy
IV
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 Vgraniczna zdolność wyłączania zwarć (EN 60947-2)
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 Vgraniczna zdolność wyłączania zwarć (EN 60947-2)
3 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
10 kA

Bieguny

4 parametry
Liczba biegunów
2
Liczba biegunów całkowita
1
Liczba biegunów chronionych
1
Jednocześnie rozłączany biegun N
nie

Montaż i podłączenie

7 parametrów
Szerokość w modułach
1,5 modułu
Głębokość wbudowaniaważne w płytkich rozdzielnicach podtynkowych
44 mm
Do instalacji podtynkowych
nie
Montaż podtynkowy
nie
Dodatkowe wyposażeniestyki pomocnicze, wyzwalacze
tak
Przewód jednodrutowy (przekrój)zakres przekroju w zacisku
1,5 ... 50 mm²
Przewód wielożyłowy (przekrój)
1 ... 35 mm²

Warunki pracy

4 parametry
Stopień ochronyochrona przed dotknięciem palcem, bez ochrony przed wodą
IP20
Temperatura otoczenia
-25 ... 70 °C
Stopień zanieczyszczeniadopuszcza zabrudzenie, które może przewodzić po skropleniu
3
Wykonanie przeciwwybuchowe
nie

Wymiary i waga

4 parametry
Długość
85 mm
Szerokość
75 mm
Wysokość
25 mm
Waga
0,195 kg

Pozostałe

3 parametry
Parametry użytkowe i konstrukcyjne
Wyłącznik został zaprojektowany z myślą o trwałości i niezawodności. Obudowa wykonana z wysokiej jakości materiałów zapewnia ochronę przed wpływem czynników zewnętrznych (stopień ochrony IP20). Przekrój przewodów jednodrutowych akceptowanych przez wyłącznik to od 1.5 do 50 mm², a wielożyłowych od 1 do 35 mm², co daje dużą elastyczność przy doborze przewodów. Temperatura otoczenia w warunkach pracy wynosi od -25°C do 70°C, co pozwala na stosowanie go w różnych warunkach środowiskowych. Znamionowe napięcie udarowe wytrzymywane Uimp wynosi aż 6kV co dodatkowo zwiększa bezpieczeństwo użytkowania. Dodatkowo, dzięki charakterystyce C, wyłącznik minimalizuje ryzyko niepotrzebnego wyłączania się przy krótkotrwałych przeciążeniach, co jest szczególnie ważne w przypadku urządzeń o dużym prądzie rozruchowym.
Zastosowanie i korzyści dla instalatora
Uniwersalność: Nadaje się do zastosowań w budynkach mieszkalnych, komercyjnych i przemysłowych.
Znamionowa zdolność łączeniowa zgodnie z EN 60898
0 kA

Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę

Wymiary

Wg danych producenta: długość × szerokość × wysokość

85 mm 75 mm 25 mmwaga 0,195 kg

Dane do zamówienia

Do zapytań ofertowych i listy materiałów

Indeks Elektrik
GCO826
Kod producenta
 A9N18359
EAN
3606480379338
Marka i seria
SCHNEIDER ELECTRIC, seria ACTI 9
Jednostka sprzedaży
szt.
Stan
27 szt. w magazynie centralnym
Wysyłka
24-48 h w dni robocze

Porównanie z zamiennikami

Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.

Zaznaczone pola różnią się od tego produktu Ten produkt Wyłącznik nadprądowy C120N-C125-1 C 125A 1-bi...GCO826 ETI Wyłącznik nadprądowy ETIMAT 10 2P C125CQC285 LS ELECTRIC Wyłącznik nadmiarowoprądowy, 10kA serii BKH 2...DJR697
Charakterystyka C Cbrak danych
Prąd znamionowy 125 A 125 Abrak danych
Liczba biegunów 2 2brak danych
Icn przy 230 V 10 kA brak danychbrak danych
Napięcie znamionowe 415 V 400 Vbrak danych
Szerokość w modułach 1,5 modułu 3 modułybrak danych
Głębokość wbudowania 44 mm 75 mmbrak danych
Klasa ograniczenia energii 3 3brak danych
Temperatura pracy -25 ... 70 °C -25 ... 55 °Cbrak danych
Przewód jednodrutowy 1,5 ... 50 mm² 2,5 ... 50 mm²brak danych
Stopień ochrony IP20 IP20brak danych
Cena i dostępność
419,55 złbrutto 341,10 złnetto
27 szt. od ręki
1.000,17 złbrutto 813,15 złnetto
na zamówienieZobacz
300,88 złbrutto 244,62 złnetto
na zamówienieZobacz

Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.

Co oznacza C125 10 kA?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

CCharakterystyka wyzwalaniaczłon zwarciowy: 5 do 10 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.

125APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości od 40 A wzwyż stosuje się jako zabezpieczenia główne, w rozdzielnicach budynków i w przemyśle, z przewodem 10 mm² i większym.

2PLiczba biegunówtory rozłączane

Dwa tory: wyłącznik przerywa fazę i przewód neutralny (1P+N lub 2P). Pełne odłączenie obwodu jednofazowego, wymagane między innymi w niektórych instalacjach z zasilaniem z sieci TT.

10kAZdolność zwarciowaIcn wg EN 60898

Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

SCHNEIDER ELECTRIC Szyna widełkowa R9XFH212 63A 2-biegunowa 12 modułów 16 szt.
81,22 złbrutto 66,03 złnetto
 SCHNEIDER ELECTRIC Szyna widełkowa R9XFH257 63A 2-biegunowa 57 modułów 8 szt.
244,16 złbrutto 198,50 złnetto
 SCHNEIDER ELECTRIC Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C) 52 szt.
1.446,48 złbrutto 1.176,00 złnetto
 SCHNEIDER ELECTRIC Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC 62 szt.
112,64 złbrutto 91,58 złnetto

Opis

Wyłącznik nadprądowy C120N-C125-1 C 125A 1-biegunowy o numerze katalogowym  A9N18359 w kategorii Wyłączniki nadprądowe 10kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.07 x 0.09 x 0.03 m. Waga produktu wynosi 0.19 kg.
