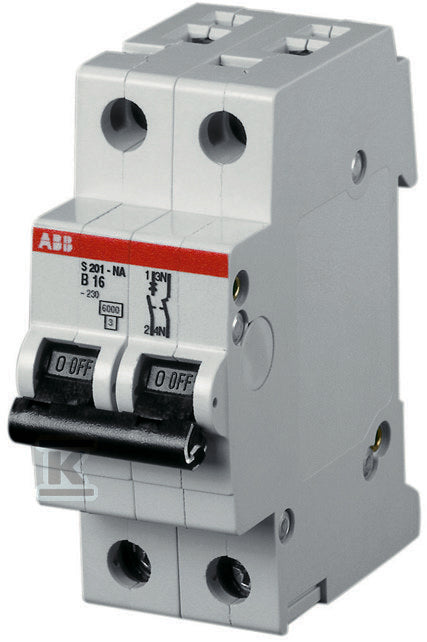

Wyłącznik nadmiarowo-prądowy, 1P+N, charakterystyka B, 16A, 6kA, AC | S201-B16NA
  • Wyłącznik nadmiarowo-prądowy, 1P+N, charakterystyka B, 16A, 6kA, AC | S201-B16NA
  • Wyłącznik nadmiarowo-prądowy, 1P+N, charakterystyka B, 16A, 6kA, AC | S201-B16NA
Wyłącznik nadmiarowo-prądowy, 1P+N, charakterystyka B, 16A, 6kA, AC | S201-B16NA
ABBWyłączniki nadprądowe 6kA

Wyłącznik nadmiarowo-prądowy, 1P+N, charakterystyka B, 16A, 6kA, AC | S201-B16NA

Cena za szt.
117,77 złbrutto 95,75 złnettoVAT 23%, cena za szt.
Na zamówienie. Termin potwierdzamy po zapytaniu, zwykle do 10 dni roboczych.
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Wyślij zapytanie o produkt

Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.

Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów
Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta
IndeksGAP589
Kod producenta&nbsp
EAN4016779531610
SeriaS200

W skrócie

Pełna karta techniczna (29)
B
Charakterystyka
16A
Prąd znamionowy
2P
Bieguny
6kA
Icn wg EN 60898
230V Inne
Napięcie
2moduły
Szerokość
IP20
Stopień ochrony
69mm
Głębokość wbudowania

Karta techniczna

29 parametrów w 6 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.

Parametry elektryczne

8 parametrów
Prąd znamionowy
16 A
Charakterystyka wyzwalaniazadziała natychmiast przy 3 do 5 x In: obwody gniazd i oświetlenia
B
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Uinapięcie, do którego odnoszą się próby izolacji
440 V
Rodzaj napięcia
Inne
Zakres częstotliwości
50 ... 60 Hz
Straty mocyciepło oddawane w rozdzielnicy przy prądzie znamionowym
5 W
Napięcie udarowe wytrzymywane Uimpodporność na krótkie przepięcia w sieci
4 kV

Zabezpieczenie i zwarcia

6 parametrów
Zdolność zwarciowa Icn przy 230 Vnajwiększy prąd zwarcia, który aparat bezpiecznie przerwie (EN 60898)
6 kA
Zdolność zwarciowa Icn przy 400 Vnajwiększy prąd zwarcia, który aparat bezpiecznie przerwie (EN 60898)
6 kA
Klasa ograniczenia energii3 to najwyższa klasa: przy zwarciu przepuszcza najmniej energii
3
Kategoria przepięciado instalacji stałej w budynku, np. rozdzielnica
III
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 Vgraniczna zdolność wyłączania zwarć (EN 60947-2)
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 Vgraniczna zdolność wyłączania zwarć (EN 60947-2)
10 kA

Bieguny

3 parametry
Liczba biegunów całkowita
2
Liczba biegunów chronionych
1
Jednocześnie rozłączany biegun N
tak

Montaż i podłączenie

7 parametrów
Szerokość w modułach
2 moduły
Głębokość wbudowaniaważne w płytkich rozdzielnicach podtynkowych
69 mm
Do instalacji podtynkowych
nie
Montaż podtynkowy
nie
Dodatkowe wyposażeniestyki pomocnicze, wyzwalacze
tak
Przewód jednodrutowy (przekrój)zakres przekroju w zacisku
0,75 ... 35 mm²
Przewód wielożyłowy (przekrój)
0,75 ... 25 mm²

Warunki pracy

4 parametry
Stopień ochronyochrona przed dotknięciem palcem, bez ochrony przed wodą
IP20
Temperatura otoczenia
-25 ... 55 °C
Stopień zanieczyszczeniadopuszcza zabrudzenie, które może przewodzić po skropleniu
3
Wykonanie przeciwwybuchowe
nie

Wymiary i waga

1 parametr
szer/waga
0 m / 0,1 kg

Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę

Dane do zamówienia

Do zapytań ofertowych i listy materiałów

Indeks Elektrik
GAP589
Kod producenta
&nbsp
EAN
4016779531610
Marka i seria
ABB, seria S200
Jednostka sprzedaży
szt.
Stan
na zamówienie
Wysyłka
termin potwierdzimy po zamówieniu

Porównanie z zamiennikami

Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.

Zaznaczone pola różnią się od tego produktu Ten produkt Wyłącznik nadmiarowo-prądowy, 1P+N, charakter...GAP589 LEGRAND Wyłącznik nadprądowy S 302 2P B 16A 6000A TX3HEC446 EATON Wyłącznik nadprądowy 6kA HN-B16/2CIG549 ETI Wyłącznik nadprądowy ETIMAT 6 2p B16CDK684
Charakterystyka B BBB
Prąd znamionowy 16 A 16 A16 A16 A
Liczba biegunów (całkowita) 2 222
Icn przy 230 V 6 kA 10 kA6 kA6 kA
Icn przy 400 V 6 kA 6 kA6 kA6 kA
Napięcie znamionowe 230 V 400 V230 V400 V
Szerokość w modułach 2 moduły 2 moduły2 moduły2 moduły
Głębokość wbudowania 69 mm 44 mm44 mm68 mm
Klasa ograniczenia energii 3 333
Temperatura pracy -25 ... 55 °C brak danych-25 ... 75 °C-25 ... 55 °C
Przewód jednodrutowy 0,75 ... 35 mm² brak danych1 ... 25 mm²1 ... 25 mm²
Stopień ochrony IP20 IP20IP20IP20
Cena i dostępność
117,77 złbrutto 95,75 złnetto
na zamówienie
140,79 złbrutto 114,46 złnetto
80 szt. od ręki
190,40 złbrutto 154,80 złnetto
55 szt. od ręki
109,85 złbrutto 89,31 złnetto
49 szt. od ręki

Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.

Wszystkie zamienniki (6)

Zamienniki innych marek

Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.

ProduktMarkaIndeksIcnModułyDostępnośćCena
Wyłącznik nadprądowy S 302 2P B 16A 6000A TX3 LEGRAND HEC44610 kA 280 szt.
140,79 złbrutto 114,46 złnetto
 Zobacz
Wyłącznik nadprądowy 6kA HN-B16/2 EATON CIG5496 kA 255 szt.
190,40 złbrutto 154,80 złnetto
 Zobacz
Wyłącznik nadprądowy ETIMAT 6 2p B16 ETI CDK6846 kA 249 szt.
109,85 złbrutto 89,31 złnetto
 Zobacz
Wyłącznik nadprądowy iC60N-B16-2 B 16A 2-biegunowy SCHNEIDER ELECTRIC CAL0076 kA 27 szt.
132,96 złbrutto 108,10 złnetto
 Zobacz
Detektor iskrzeń z członem nadprądowym 1P+N 6kA B 16A HAGER CVD0116 kA 25 szt.
1.104,54 złbrutto 898,00 złnetto
 Zobacz
Wyłącznik nadmiarowoprądowy, 6kA serii BKN 2P 16A charakterystyka B BKN 2P B16A LS ELECTRIC DJR6366 kA brak danychna zamówienie
56,84 złbrutto 46,21 złnetto
 Zobacz

Co oznacza B16 6 kA?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

BCharakterystyka wyzwalaniaczłon zwarciowy: 3 do 5 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.

16APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².

2PLiczba biegunówtory rozłączane

Dwa tory: wyłącznik przerywa fazę i przewód neutralny (1P+N lub 2P). Pełne odłączenie obwodu jednofazowego, wymagane między innymi w niektórych instalacjach z zasilaniem z sieci TT.

6kAZdolność zwarciowaIcn wg EN 60898

Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

ABB Szyna łączeniowa PS1-5-0-65 3-phase busbar for 5 MS116 / MS132, Ie=65A na zamówienie
121,70 złbrutto 98,94 złnetto
 ABB Szyna łączeniowa PS1-5-1-65 3-phase busbar for 5 MS116 / MS132 with 1 HK/SK, Ie=65A na zamówienie
125,03 złbrutto 101,65 złnetto
 ABB OVR 40-275 Ogranicznik przepięć TYP 2 C, bez wkładki, 1-polowy 6 szt.
182,05 złbrutto 148,01 złnetto
 ABB E219-D Lampka sygnalizacyjna LED zielona 115230VAC 57 szt.
55,07 złbrutto 44,77 złnetto

Opis

Wyłącznik nadmiarowo-prądowy, 1P+N, charakterystyka B, 16A, 6kA, AC | S201-B16NA o numerze katalogowym &nbsp 2CDS251103R0165 w kategorii Wyłączniki nadprądowe>Wyłączniki nadprądowe 6kA. Produkt wyprodukowany przez markę ABB, seria S200. WYŁĄCZNIK Waga produktu wynosi 0,1 kg.
