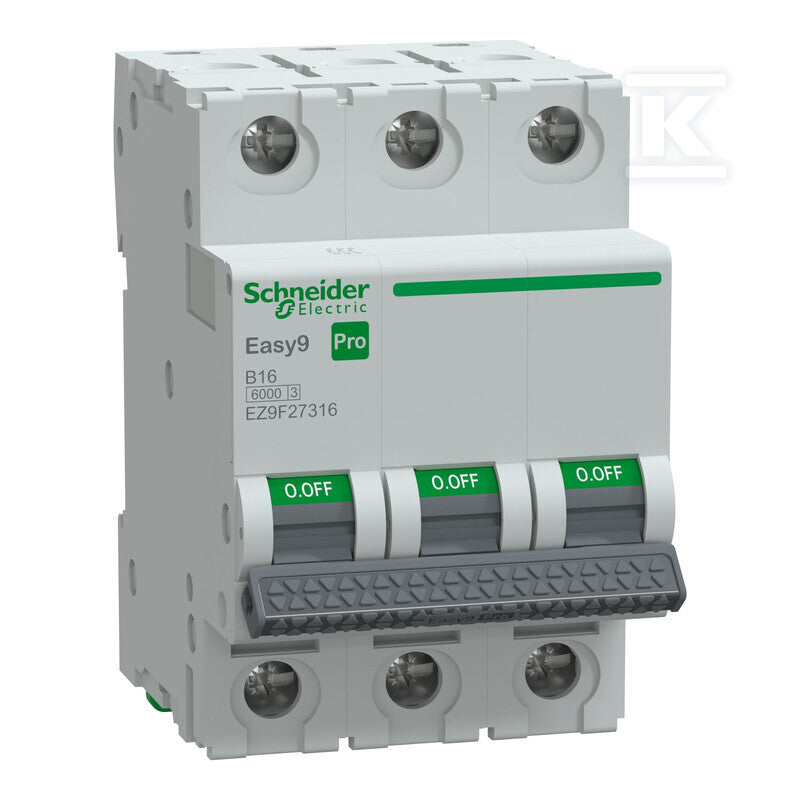

Wyłącznik nadprądowy Easy9 Pro EZ9F-B16-3 B 16A 3-biegunowy
Wyłącznik nadprądowy Easy9 Pro EZ9F-B16-3 B 16A 3-biegunowy
| Charakterystyka wyzwalania | B |
|---|---|
| Prąd znamionowy | 16 A |
| Stopień ochrony (IP) | IP20 |
| Rodzaj napięcia | AC |
| dł/szer/wys/waga | 0,085 m / 0,054 m / 0,075 m / 0,31 kg |
| Jednocześnie rozłączany biegun N | nie |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
Co oznacza B16 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 6kA [PROF] EKM1-63 3P B 16A |
PROF | DLZ936 | 6 kA | brak danych | 3378 szt. |
83,42 złbrutto
67,82 złnetto
|
Zobacz |
 Wyłącznik nadprądowy 6kA HN-B16/3 |
EATON | CIG558 | 6 kA | 3 | 1567 szt. |
187,21 złbrutto
152,20 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 3p B16 |
ETI | HDT091 | 6 kA | 3 | 587 szt. |
103,54 złbrutto
84,18 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka B, 3-biegunowy, 16A |
HAGER | ADD573 | 6 kA | 3 | 75 szt. |
153,87 złbrutto
125,10 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 303 3P B 16A 6000A TX3 |
LEGRAND | HEC456 | 10 kA | 3 | 166 szt. |
143,71 złbrutto
116,84 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka B, 16A, 10kA, AC/DC | S203M-B16UC |
ABB | DCT554 | 10 kA | 3 | na zamówienie |
780,51 złbrutto
634,56 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
SCHNEIDER ELECTRIC
Szyna widełkowa R9XFH312 63A 3-biegunowa 12 modułów
SCHNEIDER ELECTRIC
Szyna widełkowa R9XFH357 63A 3-biegunowa 57 modułów
SCHNEIDER ELECTRIC
Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C)
SCHNEIDER ELECTRIC
Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC
Specyfikacja techniczna
9 parametrów z karty producenta| Charakterystyka wyzwalania | B |
|---|---|
| Jednocześnie rozłączany biegun N | nie |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Prąd znamionowy | 16 A |
| Rodzaj napięcia | AC |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Wykonanie przeciwwybuchowe | nie |
| dł/szer/wys/waga | 0,085 m / 0,054 m / 0,075 m / 0,31 kg |
Opis
Wyłącznik nadprądowy Easy9 Pro EZ9F-B16-3 B 16A 3-biegunowy o numerze katalogowym   EZ9F27316 w kategorii Wyłączniki nadprądowe>Wyłączniki nadprądowe 6kA. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria EASY9 PRO. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0,08 x 0,05 x 0,09 m. Waga produktu wynosi 0,31 kg.
