Wyłącznik nadprądowy S 301 1P C 4A 6000A TX3
Wyłącznik nadprądowy S 301 1P C 4A 6000A TX3
W skrócie
Pełna karta techniczna (29)Karta techniczna
29 parametrów w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.
Parametry elektryczne
8 parametrów
Zabezpieczenie i zwarcia
4 parametry
Bieguny
4 parametry
Montaż i podłączenie
5 parametrów
Warunki pracy
3 parametry
Wymiary i waga
4 parametry
Pozostałe
1 parametr
Brak parametrów pasujących do wyszukiwania.
Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę
Wymiary
Wg danych producenta: długość × szerokość × wysokość
Dane do zamówienia
Do zapytań ofertowych i listy materiałów
- Indeks Elektrik
- HEC476
- Kod producenta
- 403429
- EAN
- 3414970388155
- Marka i seria
- LEGRAND, seria S30TX
- Kategoria
- Wyłączniki nadprądowe
- Jednostka sprzedaży
- szt.
- Stan
- 32 szt. w magazynie centralnym
- Wysyłka
- 24-48 h w dni robocze
Porównanie z zamiennikami
Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.
| Zaznaczone pola różnią się od tego produktu |  Ten produkt
Wyłącznik nadprądowy S 301 1P C 4A 6000A TX3HEC476
|
 EATON
Wyłącznik nadprądowy 6kA PL6-C4/1AFE951
|
 SCHNEIDER ELECTRIC
Wyłącznik nadprądowy Easy9 Pro EZ9F-C4-1 C 4A...DSY521
|
 ETI

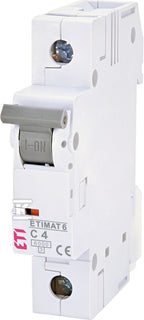

Wyłącznik nadprądowy ETIMAT 6 1p C4CDK729
|
|---|---|---|---|---|
| Charakterystyka | C | C | brak danych | C |
| Prąd znamionowy | 4 A | 4 A | brak danych | 4 A |
| Liczba biegunów | 1 | 1 | brak danych | 1 |
| Icn przy 230 V | 6 kA | 6 kA | brak danych | 6 kA |
| Icn przy 400 V | 6 kA | 6 kA | brak danych | 6 kA |
| Napięcie znamionowe | 230 V | 230 V | brak danych | 400 V |
| Szerokość w modułach | 1 moduł | 1 moduł | brak danych | 1 moduł |
| Głębokość wbudowania | 44 mm | 70,5 mm | brak danych | 68 mm |
| Klasa ograniczenia energii | 3 | 3 | brak danych | 3 |
| Stopień ochrony | IP20 | IP20 | brak danych | IP20 |
| Cena i dostępność |
90,74 złbrutto
73,77 złnetto
32 szt. od ręki |
98,73 złbrutto
80,27 złnetto
82 szt. od ręki |
47,34 złbrutto
38,49 złnetto
72 szt. od ręki |
50,90 złbrutto
41,38 złnetto
41 szt. od ręki |
Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.
Wszystkie zamienniki (6)
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 6kA PL6-C4/1 |
EATON | AFE951 | 6 kA | 1 | 82 szt. |
98,73 złbrutto
80,27 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Easy9 Pro EZ9F-C4-1 C 4A 1-biegunowy |
SCHNEIDER ELECTRIC | DSY521 | 6 kA | brak danych | 72 szt. |
47,34 złbrutto
38,49 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 1p C4 |
ETI | CDK729 | 6 kA | 1 | 41 szt. |
50,90 złbrutto
41,38 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA, charakterystyka C, 1-biegunowy, 4A |
HAGER | HDD738 | 6 kA | 1 | 9 szt. |
102,83 złbrutto
83,60 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka C, 4A, 10kA, AC/DC | S201M-C4UC |
ABB | DCT191 | 10 kA | 1 | na zamówienie |
281,50 złbrutto
228,86 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 1P 4A charakterystyka C BKJ63Nd 1P C4 |
LS ELECTRIC | DJR460 | 6 kA | brak danych | na zamówienie |
23,25 złbrutto
18,90 złnetto
|
Zobacz |
Co oznacza C4 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
LEGRAND
Szyna grzebieniowa, 1P, 63A 12 modułów BI1-1P-12
LEGRAND
Szyna grzebieniowa, 1P, 80A 57 modułów BI1-1P-57
LEGRAND
Ogranicznik przepięć T2 20 KA 4P
LEGRAND
Lampka sygnalizacyjna LED, L 311, czerwona
Opis
Wyłącznik nadprądowy S 301 1P C 4A 6000A TX3 o numerze katalogowym 403429 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę LEGRAND, seria S30TX. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.02 x 0.07 x 0.09 m. Waga produktu wynosi 0.11 kg.
