HEC473

Wyłącznik nadprądowy S 301 1P C 1A 6000A TX3

90,74 zł
90,74 zł
Skip to product information
HEC473
  • HEC473
  • HEC473
Wyłącznik nadprądowy S 301 1P C 1A 6000A TX3
LEGRANDWyłączniki nadprądowe 6kA

Wyłącznik nadprądowy S 301 1P C 1A 6000A TX3

Cena za szt.
90,74 złbrutto 73,77 złnettoVAT 23%, cena za szt.
Od ręki: 116 szt. w magazynie centralnym
Wysyłka w 24-48 h w dni robocze
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów
Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta
IndeksHEC473
Kod producenta 403426
EAN3414970388056
SeriaS30TX

W skrócie

Pełna karta techniczna (30)
C
Charakterystyka
1A
Prąd znamionowy
1P
Bieguny
6kA
Icn wg EN 60898
230V AC
Napięcie
1moduł
Szerokość
IP20
Stopień ochrony
44mm
Głębokość wbudowania

Karta techniczna

30 parametrów w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.

Parametry elektryczne

8 parametrów
Prąd znamionowy
1 A
Charakterystyka wyzwalaniazadziała natychmiast przy 5 do 10 x In: odbiorniki z prądem rozruchowym, np. silniki
C
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Uinapięcie, do którego odnoszą się próby izolacji
500 V
Rodzaj napięcia
AC
Zakres częstotliwości
50 ... 60 Hz
Częstotliwość
50 Hz
Napięcie udarowe wytrzymywane Uimpodporność na krótkie przepięcia w sieci
4 kV

Zabezpieczenie i zwarcia

4 parametry
Zdolność zwarciowa Icn przy 230 Vnajwiększy prąd zwarcia, który aparat bezpiecznie przerwie (EN 60898)
6 kA
Zdolność zwarciowa Icn przy 400 Vnajwiększy prąd zwarcia, który aparat bezpiecznie przerwie (EN 60898)
6 kA
Klasa ograniczenia energii3 to najwyższa klasa: przy zwarciu przepuszcza najmniej energii
3
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
6 kA

Bieguny

4 parametry
Liczba biegunów
1
Liczba biegunów całkowita
1
Liczba biegunów chronionych
1
Jednocześnie rozłączany biegun N
nie

Montaż i podłączenie

5 parametrów
Szerokość w modułach
1 moduł
Głębokość wbudowaniaważne w płytkich rozdzielnicach podtynkowych
44 mm
Do instalacji podtynkowych
tak
Montaż podtynkowy
tak
Dodatkowe wyposażeniestyki pomocnicze, wyzwalacze
tak

Warunki pracy

3 parametry
Stopień ochronyochrona przed dotknięciem palcem, bez ochrony przed wodą
IP20
Stopień zanieczyszczeniazwykle nieprzewodzące, chwilowo przewodzące po skropleniu
2
Wykonanie przeciwwybuchowe
nie

Wymiary i waga

4 parametry
Długość
88 mm
Szerokość
17 mm
Wysokość
75 mm
Waga
0,126 kg

Pozostałe

2 parametry
Cechy i korzyści
Ochrona przed przeciążeniem i zwarciem: Zapewnia skuteczną ochronę instalacji elektrycznej, chroniąc przed uszkodzeniami i pożarami.
Znamionowa zdolność łączeniowa zgodnie z EN 60898
6 kA

Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę

Wymiary

Wg danych producenta: długość × szerokość × wysokość

88 mm 17 mm 75 mmwaga 0,126 kg

Dane do zamówienia

Do zapytań ofertowych i listy materiałów

Indeks Elektrik
HEC473
Kod producenta
 403426
EAN
3414970388056
Marka i seria
LEGRAND, seria S30TX
Jednostka sprzedaży
szt.
Stan
116 szt. w magazynie centralnym
Wysyłka
24-48 h w dni robocze

Porównanie z zamiennikami

Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.

Zaznaczone pola różnią się od tego produktu Ten produkt Wyłącznik nadprądowy S 301 1P C 1A 6000A TX3HEC473 EATON Wyłącznik nadprądowy serii 15kA 1-biegunowy F...HCZ815 SCHNEIDER ELECTRIC Wyłącznik nadprądowy iC60N-C1-1 C 1A 1-biegunowyCAQ321 ABB Wyłącznik nadmiarowo-prądowy, 1P, charakterys...DCT188
Charakterystyka C CCC
Prąd znamionowy 1 A 1 A1 A1 A
Liczba biegunów 1 11brak danych
Icn przy 230 V 6 kA 10 kA6 kA10 kA
Icn przy 400 V 6 kA 10 kAbrak danych10 kA
Napięcie znamionowe 230 V 230 V230 V220 V
Szerokość w modułach 1 moduł 1 moduł1 moduł1 moduł
Głębokość wbudowania 44 mm 70,5 mm44,5 mm69 mm
Klasa ograniczenia energii 3 333
Stopień ochrony IP20 IP20IP20IP20
Cena i dostępność
90,74 złbrutto 73,77 złnetto
116 szt. od ręki
208,73 złbrutto 169,70 złnetto
63 szt. od ręki
96,97 złbrutto 78,84 złnetto
59 szt. od ręki
281,50 złbrutto 228,86 złnetto
na zamówienieZobacz

Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.

Wszystkie zamienniki (5)

Zamienniki innych marek

Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.

ProduktMarkaIndeksIcnModułyDostępnośćCena

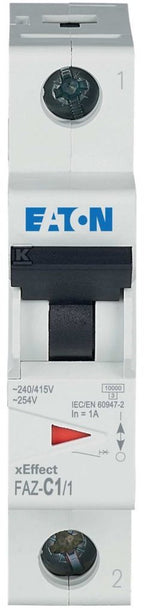

Wyłącznik nadprądowy serii 15kA 1-biegunowy FAZ-C1/1 EATON HCZ81510 kA 163 szt.
208,73 złbrutto 169,70 złnetto
 Zobacz
Wyłącznik nadprądowy iC60N-C1-1 C 1A 1-biegunowy SCHNEIDER ELECTRIC CAQ3216 kA 159 szt.
96,97 złbrutto 78,84 złnetto
 Zobacz

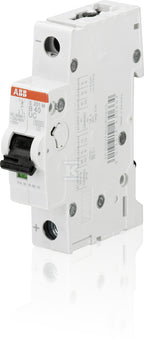

Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka C, 1A, 10kA, AC/DC | S201M-C1UC ABB DCT18810 kA 1na zamówienie
281,50 złbrutto 228,86 złnetto
 Zobacz
Wyłącznik nadprądowy DC ETIMAT 10-DC 1P C1 6KA ETI CQC4106 kA 1na zamówienie
204,64 złbrutto 166,37 złnetto
 Zobacz
Wyłącznik nadmiarowoprądowy, 6kA serii BKN 1P 1A charakterystyka C BKN 1P C1A LS ELECTRIC DJR7276 kA brak danychna zamówienie
23,25 złbrutto 18,90 złnetto
 Zobacz

Co oznacza C1 6 kA?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

CCharakterystyka wyzwalaniaczłon zwarciowy: 5 do 10 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.

1APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².

1PLiczba biegunówtory rozłączane

Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.

6kAZdolność zwarciowaIcn wg EN 60898

Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

LEGRAND Szyna grzebieniowa, 1P, 63A 12 modułów BI1-1P-12 na zamówienie
29,66 złbrutto 24,11 złnetto
 LEGRAND Szyna grzebieniowa, 1P, 80A 57 modułów BI1-1P-57 na zamówienie
165,55 złbrutto 134,59 złnetto
 LEGRAND Ogranicznik przepięć T2 20 KA 4P 47 szt.
516,12 złbrutto 419,61 złnetto
 LEGRAND Lampka sygnalizacyjna LED, L 311, czerwona 106 szt.
81,22 złbrutto 66,03 złnetto

Opis

Wyłącznik nadprądowy S 301 1P C 1A 6000A TX3 o numerze katalogowym  403426 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę LEGRAND, seria S30TX. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.08 x 0.02 x 0.09 m. Waga produktu wynosi 0.13 kg.
