Wyłącznik nadprądowy S 301 1P B 6A 6000A TX3

Wyłącznik nadprądowy S 301 1P B 6A 6000A TX3

46,92 zł
46,92 zł
Skip to product information
Wyłącznik nadprądowy S 301 1P B 6A 6000A TX3
  • Wyłącznik nadprądowy S 301 1P B 6A 6000A TX3
  • Wyłącznik nadprądowy S 301 1P B 6A 6000A TX3
  • Wyłącznik nadprądowy S 301 1P B 6A 6000A TX3
  • Wyłącznik nadprądowy S 301 1P B 6A 6000A TX3
Wyłącznik nadprądowy S 301 1P B 6A 6000A TX3
LEGRANDWyłączniki nadprądowe 6kA

Wyłącznik nadprądowy S 301 1P B 6A 6000A TX3

Cena za szt.
46,92 złbrutto 38,15 złnettoVAT 23%, cena za szt.
Od ręki: 965 szt. w magazynie centralnym
Wysyłka w 24-48 h w dni robocze
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów
Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta
IndeksHEC433
Kod producenta 403353
EAN3414970445100
SeriaS30TX

W skrócie

Pełna karta techniczna (30)
B
Charakterystyka
6A
Prąd znamionowy
1P
Bieguny
6kA
Icn wg EN 60898
230V AC
Napięcie
1moduł
Szerokość
IP20
Stopień ochrony
44mm
Głębokość wbudowania

Karta techniczna

30 parametrów w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.

Parametry elektryczne

8 parametrów
Prąd znamionowy
6 A
Charakterystyka wyzwalaniazadziała natychmiast przy 3 do 5 x In: obwody gniazd i oświetlenia
B
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Uinapięcie, do którego odnoszą się próby izolacji
500 V
Rodzaj napięcia
AC
Zakres częstotliwości
50 ... 60 Hz
Częstotliwość
50 Hz
Napięcie udarowe wytrzymywane Uimpodporność na krótkie przepięcia w sieci
4 kV

Zabezpieczenie i zwarcia

4 parametry
Zdolność zwarciowa Icn przy 230 Vnajwiększy prąd zwarcia, który aparat bezpiecznie przerwie (EN 60898)
6 kA
Zdolność zwarciowa Icn przy 400 Vnajwiększy prąd zwarcia, który aparat bezpiecznie przerwie (EN 60898)
6 kA
Klasa ograniczenia energii3 to najwyższa klasa: przy zwarciu przepuszcza najmniej energii
3
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
6 kA

Bieguny

4 parametry
Liczba biegunów
1
Liczba biegunów całkowita
1
Liczba biegunów chronionych
1
Jednocześnie rozłączany biegun N
nie

Montaż i podłączenie

5 parametrów
Szerokość w modułach
1 moduł
Głębokość wbudowaniaważne w płytkich rozdzielnicach podtynkowych
44 mm
Do instalacji podtynkowych
tak
Montaż podtynkowy
tak
Dodatkowe wyposażeniestyki pomocnicze, wyzwalacze
tak

Warunki pracy

3 parametry
Stopień ochronyochrona przed dotknięciem palcem, bez ochrony przed wodą
IP20
Stopień zanieczyszczeniazwykle nieprzewodzące, chwilowo przewodzące po skropleniu
2
Wykonanie przeciwwybuchowe
nie

Wymiary i waga

4 parametry
Długość
86 mm
Szerokość
72 mm
Wysokość
19 mm
Waga
0,108 kg

Pozostałe

2 parametry
Kluczowe cechy i korzyści
Charakterystyka B: zapewnia szybką reakcję na wzrost prądu, chroniąc przed uszkodzeniami instalacji i urządzeń, a jednocześnie minimalizuje ryzyko niepotrzebnego wyzwalania przy krótkotrwałych obciążeniach (np. uruchomienie silników).
Znamionowa zdolność łączeniowa zgodnie z EN 60898
6 kA

Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę

Wymiary

Wg danych producenta: długość × szerokość × wysokość

86 mm 72 mm 19 mmwaga 0,108 kg

Dane do zamówienia

Do zapytań ofertowych i listy materiałów

Indeks Elektrik
HEC433
Kod producenta
 403353
EAN
3414970445100
Marka i seria
LEGRAND, seria S30TX
Jednostka sprzedaży
szt.
Stan
965 szt. w magazynie centralnym
Wysyłka
24-48 h w dni robocze

Porównanie z zamiennikami

Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.

Zaznaczone pola różnią się od tego produktu Ten produkt Wyłącznik nadprądowy S 301 1P B 6A 6000A TX3HEC433 EATON Wyłącznik nadprądowy 6kA HN-B6/1CIG654 ETI Wyłącznik nadprądowy ETIMAT 6 1p B6CDK659 SCHNEIDER ELECTRIC Wyłącznik nadprądowy Easy9 Pro EZ9F-B6-1 B 6A...DLS708
Charakterystyka B BBB
Prąd znamionowy 6 A 6 A6 A6 A
Liczba biegunów 1 11brak danych
Icn przy 230 V 6 kA 6 kA6 kAbrak danych
Icn przy 400 V 6 kA 6 kA6 kAbrak danych
Napięcie znamionowe 230 V 230 V400 Vbrak danych
Szerokość w modułach 1 moduł 1 moduł1 modułbrak danych
Głębokość wbudowania 44 mm 44 mm68 mmbrak danych
Klasa ograniczenia energii 3 33brak danych
Stopień ochrony IP20 IP20IP20IP20
Cena i dostępność
46,92 złbrutto 38,15 złnetto
965 szt. od ręki
49,47 złbrutto 40,22 złnetto
2217 szt. od ręki
32,67 złbrutto 26,56 złnetto
1272 szt. od ręki
36,69 złbrutto 29,83 złnetto
562 szt. od ręki

Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.

Wszystkie zamienniki (6)

Zamienniki innych marek

Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.

ProduktMarkaIndeksIcnModułyDostępnośćCena
Wyłącznik nadprądowy 6kA HN-B6/1 EATON CIG6546 kA 12217 szt.
49,47 złbrutto 40,22 złnetto
 Zobacz
Wyłącznik nadprądowy 6kA [PROF] EKM1-63 1P B 6A PROF DLZ9416 kA brak danych2683 szt.
27,79 złbrutto 22,59 złnetto
 Zobacz

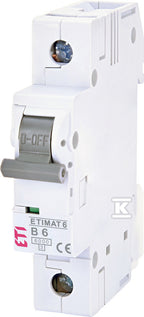

Wyłącznik nadprądowy ETIMAT 6 1p B6 ETI CDK6596 kA 11272 szt.
32,67 złbrutto 26,56 złnetto
 Zobacz
Wyłącznik nadprądowy Easy9 Pro EZ9F-B6-1 B 6A 1-biegunowy SCHNEIDER ELECTRIC DLS7086 kA brak danych562 szt.
36,69 złbrutto 29,83 złnetto
 Zobacz
Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka B, 1-biegunowy, 6A HAGER ADD5536 kA 1102 szt.
54,24 złbrutto 44,10 złnetto
 Zobacz
Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka B, 6A, 25kA, AC | S301P-B6 ABB DCT88725 kA 1na zamówienie
274,19 złbrutto 222,92 złnetto
 Zobacz

Co oznacza B6 6 kA?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

BCharakterystyka wyzwalaniaczłon zwarciowy: 3 do 5 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.

6APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².

1PLiczba biegunówtory rozłączane

Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.

6kAZdolność zwarciowaIcn wg EN 60898

Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

LEGRAND Szyna grzebieniowa, 1P, 63A 12 modułów BI1-1P-12 na zamówienie
29,66 złbrutto 24,11 złnetto
 LEGRAND Szyna grzebieniowa, 1P, 80A 57 modułów BI1-1P-57 na zamówienie
165,55 złbrutto 134,59 złnetto
 LEGRAND Ogranicznik przepięć T2 20 KA 4P 47 szt.
516,12 złbrutto 419,61 złnetto
 LEGRAND Lampka sygnalizacyjna LED, L 311, czerwona 106 szt.
81,22 złbrutto 66,03 złnetto

Opis

Wyłącznik nadprądowy S 301 1P B 6A 6000A TX3 o numerze katalogowym  403353 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę LEGRAND, seria S30TX. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.02 x 0.07 x 0.09 m. Waga produktu wynosi 0.11 kg.
