Wyłącznik nadprądowy 10kA DC PL7-C25/1-DC
Wyłącznik nadprądowy 10kA DC PL7-C25/1-DC
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
W skrócie
Pełna karta techniczna (30)Karta techniczna
30 parametrów w 6 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.
Parametry elektryczne
7 parametrów
Zabezpieczenie i zwarcia
4 parametry
Bieguny
4 parametry
Montaż i podłączenie
7 parametrów
Warunki pracy
4 parametry
Wymiary i waga
4 parametry
Brak parametrów pasujących do wyszukiwania.
Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę
Wymiary
Wg danych producenta: długość × szerokość × wysokość
Dane do zamówienia
Do zapytań ofertowych i listy materiałów
- Indeks Elektrik
- CIG911
- Kod producenta
- 264891
- EAN
- 4015082648916
- Marka i seria
- EATON, seria PL7 DC
- Kategoria
- Wyłączniki nadprądowe
- Jednostka sprzedaży
- szt.
- Stan
- na zamówienie
- Wysyłka
- termin potwierdzimy po zamówieniu
Dokumenty
2 pliki PDF od producenta
Porównanie z zamiennikami
Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.
| Zaznaczone pola różnią się od tego produktu |  Ten produkt
Wyłącznik nadprądowy 10kA DC PL7-C25/1-DCCIG911
|
 ETI

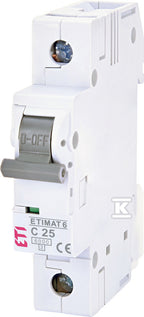

Wyłącznik nadprądowy ETIMAT 6 1p C25HDT121
|
 LEGRAND
Wyłącznik nadprądowy RX3 1P C 25A 6000AHEC638
|
 SCHNEIDER ELECTRIC
Wyłącznik nadprądowy Easy9 Pro EZ9F-C25-1 C 2...DSY576
|
|---|---|---|---|---|
| Charakterystyka | C | C | C | brak danych |
| Prąd znamionowy | 25 A | 25 A | 25 A | brak danych |
| Liczba biegunów | 1 | 1 | 1 | brak danych |
| Napięcie znamionowe | 250 V | 400 V | 230 V | brak danych |
| Szerokość w modułach | 1 moduł | 1 moduł | 1 moduł | brak danych |
| Głębokość wbudowania | 70,5 mm | 68 mm | 44 mm | brak danych |
| Klasa ograniczenia energii | 3 | 3 | 3 | brak danych |
| Temperatura pracy | -25 ... 75 °C | -25 ... 55 °C | brak danych | brak danych |
| Przewód jednodrutowy | 1 ... 25 mm² | 1 ... 25 mm² | brak danych | brak danych |
| Stopień ochrony | IP20 | IP20 | IP20 | brak danych |
| Cena i dostępność |
212,67 złbrutto
172,90 złnetto
na zamówienie |
36,89 złbrutto
29,99 złnetto
244 szt. od ręki |
43,23 złbrutto
35,15 złnetto
210 szt. od ręki |
40,69 złbrutto
33,08 złnetto
132 szt. od ręki |
Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.
Wszystkie zamienniki (6)
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 6kA [PROF] EKM1-63 1P C 25A |
PROF | DLZ930 | 6 kA | brak danych | 1076 szt. |
29,70 złbrutto
24,15 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 1p C25 |
ETI | HDT121 | 6 kA | 1 | 244 szt. |
36,89 złbrutto
29,99 złnetto
|
Zobacz |
 Wyłącznik nadprądowy RX3 1P C 25A 6000A |
LEGRAND | HEC638 | 6 kA | 1 | 210 szt. |
43,23 złbrutto
35,15 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Easy9 Pro EZ9F-C25-1 C 25A 1-biegunowy |
SCHNEIDER ELECTRIC | DSY576 | 6 kA | brak danych | 132 szt. |
40,69 złbrutto
33,08 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka C, 1-biegunowy, 25A |
HAGER | ADD600 | 6 kA | 1 | 26 szt. |
63,59 złbrutto
51,70 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka C, 25A, 6kA, AC | S201-C25 |
ABB | ACT920 | 6 kA | 1 | na zamówienie |
51,44 złbrutto
41,82 złnetto
|
Zobacz |
Co oznacza C25 10 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 25 A spotyka się w obwodach kuchenki, bojlera lub jako zabezpieczenie przedlicznikowe, z przewodem 4 do 6 mm².
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
EATON
Szyna do łączenia aparatury modułowej Z-GV-10/1P-1TE
EATON
Szyna do łączenia aparatury modułowej Z-GV-16/1P+HS
EATON
Ogranicznik przepięć SPCT2-280/4
EATON
Lampka kontrolna pojedyncza Z-EL/G230
Opis
Wyłącznik nadprądowy 10kA DC PL7-C25/1-DC o numerze katalogowym 264891 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę EATON, seria PL7 DC. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.02 x 0.08 x 0.08 m. Waga produktu wynosi 0.14 kg.
