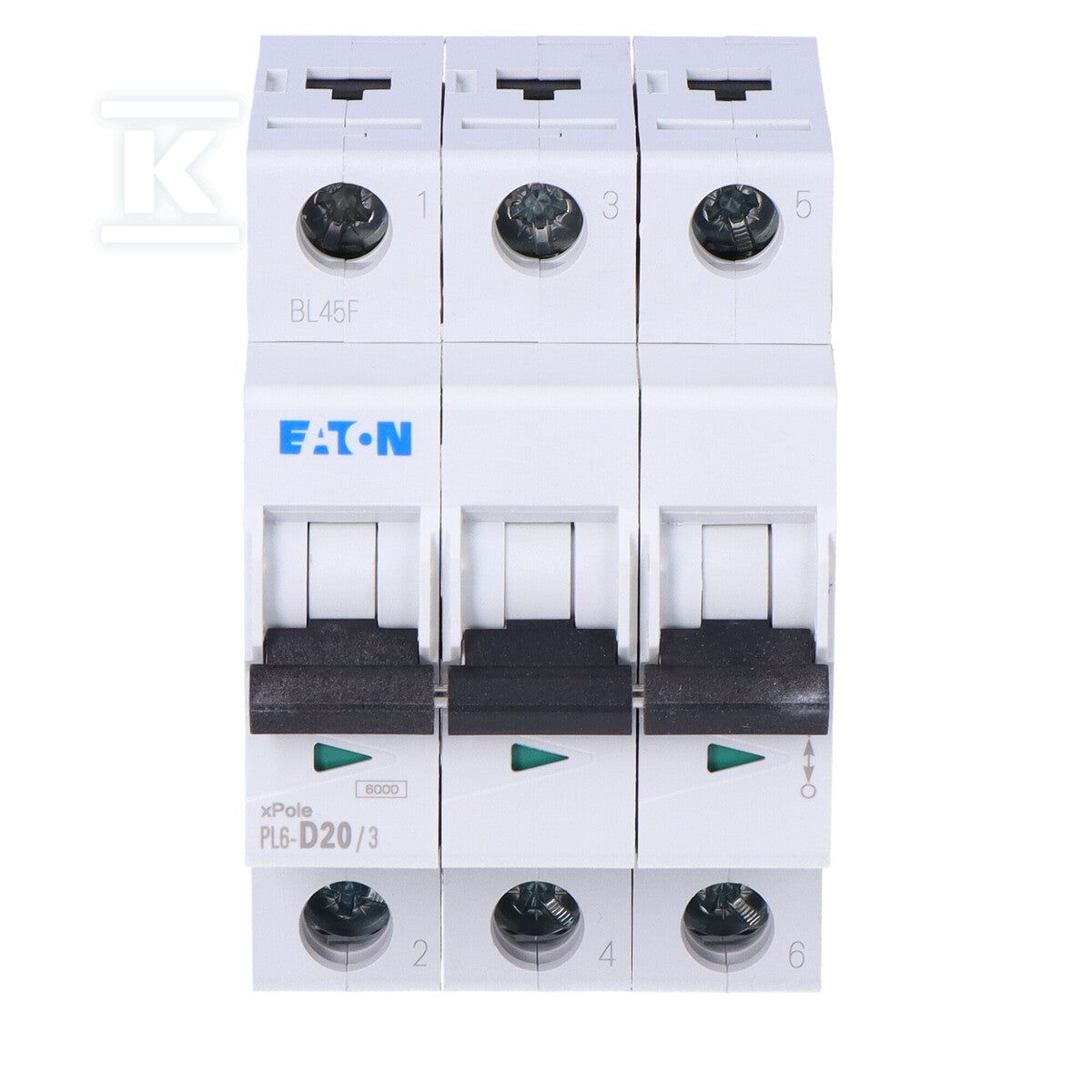

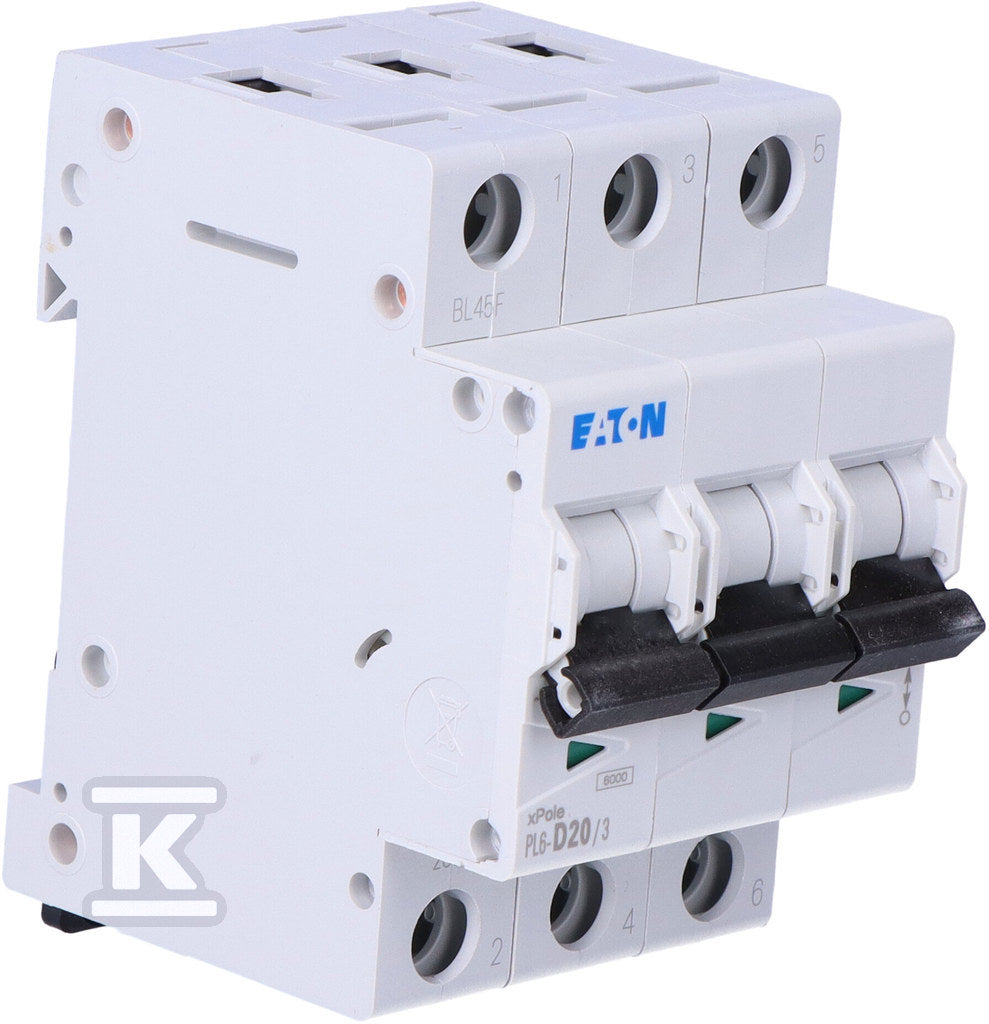

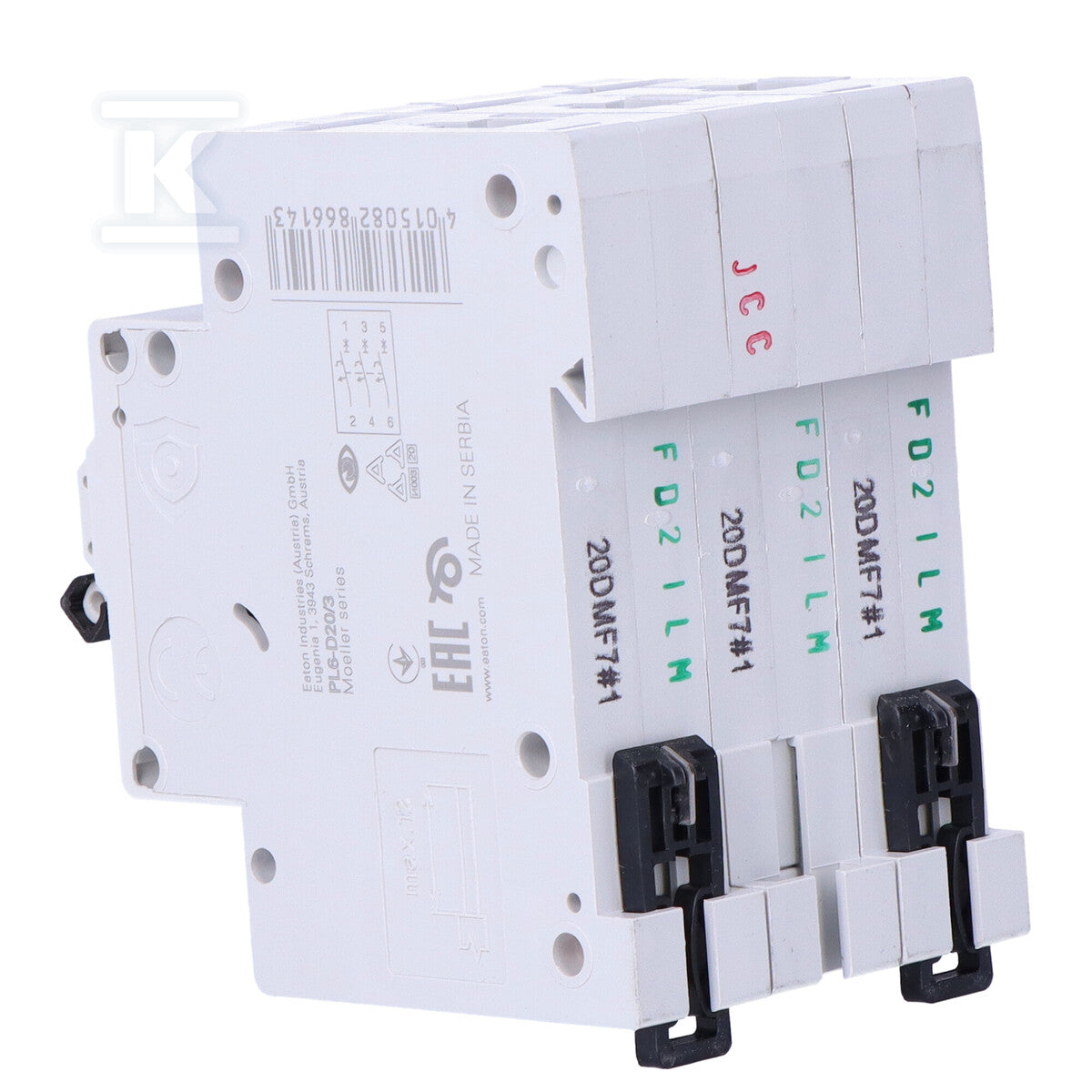

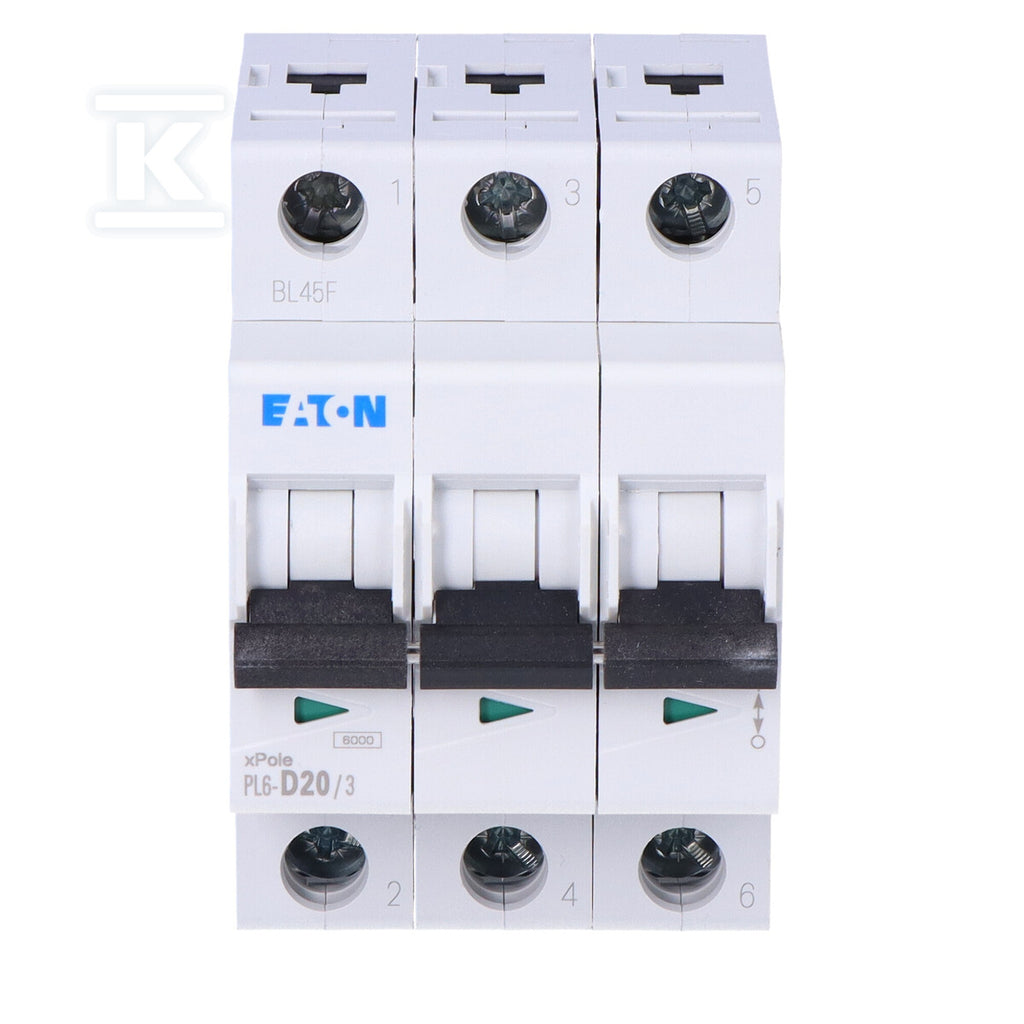

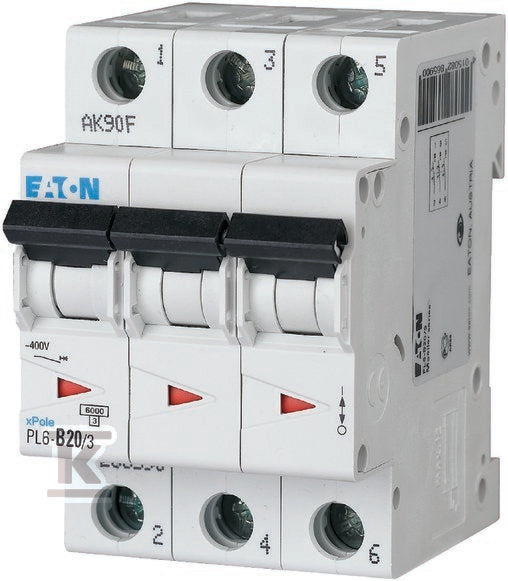

Wyłącznik nadprądowy 6kA PL6-D20/3
Wyłącznik nadprądowy 6kA PL6-D20/3
| Charakterystyka wyzwalania | D |
|---|---|
| Prąd znamionowy | 20 A |
| Liczba biegunów | 3 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 3 |
| Stopień ochrony (IP) | IP20 |
| Głębokość wbudowania | 70.5 mm |
Co oznacza D20 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast dopiero przy prądzie 10 do 20 razy większym od znamionowego. Do urządzeń o bardzo dużym prądzie rozruchowym: duże silniki, spawarki, transformatory o dużej mocy.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 20 A stosuje się w obwodach gniazd o większym obciążeniu, zwykle z przewodem 2,5 mm² lub 4 mm² (zależnie od sposobu ułożenia).
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 IC60N Wyłącznik nadprądowy, 20A, 6kA, charakterystyka D, 3-polowy |
SCHNEIDER ELECTRIC | CAL151 | 6 kA | 3 | 7 szt. |
243,17 złbrutto
197,70 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 303 3P D 20A 6000A TX3 |
LEGRAND | HEC547 | 10 kA | 3 | 7 szt. |
273,05 złbrutto
221,99 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Icn=10000A / Icu=15kA 3P D 20A |
HAGER | AEG645 | 10 kA | 3 | 4 szt. |
376,38 złbrutto
306,00 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka D, 20A, 10kA, AC | S203M-D20 |
ABB | CMG142 | 10 kA | 3 | na zamówienie |
708,00 złbrutto
575,61 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 3p+N D20 |
ETI | CDK827 | 6 kA | 4 | na zamówienie |
170,37 złbrutto
138,51 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 3P 20A charakterystyka D BKJ63Nd 3P D20 |
LS ELECTRIC | DJR444 | 6 kA | brak danych | na zamówienie |
86,91 złbrutto
70,66 złnetto
|
Zobacz |
Specyfikacja techniczna
28 parametrów z karty producenta| Charakterystyka wyzwalania | D |
|---|---|
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 70.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 3 |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów chronionych | 3 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Prąd znamionowy | 20 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
|---|---|
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Straty mocy | 6.9 W |
| Szerokość wyrażona liczbą modułów | 3 |
| Temperatura otoczenia w warunkach pracy | -25 ... 75 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga | 0,085 m / 0,053 m / 0,073 m / 0,344 kg |
Opis
Wyłącznik nadprądowy 6kA PL6-D20/3 o numerze katalogowym 286614 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę EATON, seria PL6. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.07 x 0.05 x 0.09 m. Waga produktu wynosi 0.34 kg.
