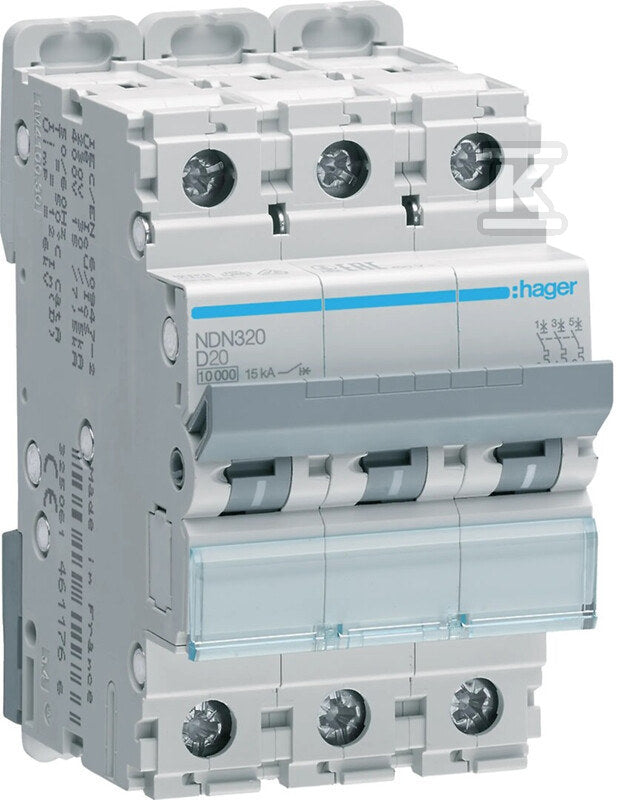

Wyłącznik nadprądowy Icn=10000A / Icu=15kA 3P D 20A

HAGERWyłączniki nadprądowe 15kA

Wyłącznik nadprądowy Icn=10000A / Icu=15kA 3P D 20A

Name: Wyłącznik nadprądowy Icn=10000A / Icu=15kA 3P D 20A
Brand: HAGER
SKU: AEG645
Price: 376.38 PLN
Availability: InStock

Cena za szt.

376,38 złbrutto 306,00 złnettoVAT 23%, cena za szt.

Od ręki: 4 szt. w magazynie centralnym

Wysyłka w 24-48 h w dni robocze

Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.

Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów

Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta

IndeksAEG645

Kod producenta NDN320

EAN3250614611773

SeriaMCB

Parametry kluczowePełna specyfikacja (28)

Charakterystyka wyzwalania	D
Prąd znamionowy	20 A
Liczba biegunów	3
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V	10 kA
Napięcie znamionowe	400 V
Szerokość wyrażona liczbą modułów	3
Stopień ochrony (IP)	IP20
Głębokość wbudowania	70 mm

Co oznacza D20 10 kA?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

DCharakterystyka wyzwalaniaczłon zwarciowy: 10 do 20 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast dopiero przy prądzie 10 do 20 razy większym od znamionowego. Do urządzeń o bardzo dużym prądzie rozruchowym: duże silniki, spawarki, transformatory o dużej mocy.

20APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. 20 A stosuje się w obwodach gniazd o większym obciążeniu, zwykle z przewodem 2,5 mm² lub 4 mm² (zależnie od sposobu ułożenia).

3PLiczba biegunówtory rozłączane

Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.

10kAZdolność zwarciowaIcn wg EN 60898

Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Zamienniki innych marek

Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.

Produkt	Marka	Indeks	Icn	Moduły	Dostępność	Cena	Przejdź
Wyłącznik nadprądowy S 303 3P D 20A 6000A TX3	LEGRAND	HEC547	10 kA	3	9 szt.	273,05 złbrutto 221,99 złnetto	Zobacz
IC60N Wyłącznik nadprądowy, 20A, 6kA, charakterystyka D, 3-polowy	SCHNEIDER ELECTRIC	CAL151	6 kA	3	6 szt.	243,17 złbrutto 197,70 złnetto	Zobacz
Wyłącznik nadprądowy 6kA PL6-D20/3	EATON	CIG836	6 kA	3	21 szt.	260,02 złbrutto 211,40 złnetto	Zobacz
Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka D, 20A, 10kA, AC \| S203M-D20	ABB	CMG142	10 kA	3	na zamówienie	708,00 złbrutto 575,61 złnetto	Zobacz
Wyłącznik nadprądowy ETIMAT 6 3p+N D20	ETI	CDK827	6 kA	4	na zamówienie	170,37 złbrutto 138,51 złnetto	Zobacz
Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 3P 20A charakterystyka D BKJ63Nd 3P D20	LS ELECTRIC	DJR444	6 kA	brak danych	na zamówienie	86,91 złbrutto 70,66 złnetto	Zobacz

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

HAGER Szyna grzebieniowa widełkowa pozioma 3P 10mm2 12M 36 szt.

109,72 złbrutto 89,20 złnetto

HAGER Szyna grzebieniowa widełkowa pozioma 3P 16mm2 12M 21 szt.

120,54 złbrutto 98,00 złnetto

HAGER Ogranicznik przepięć T1+T2 MOV 4P sieć TN-S/TT Iimp=50 kA In=50kA Up1, 2kV 31 szt.

1.944,63 złbrutto 1.581,00 złnetto

HAGER Lampka sygnalizacyjna potrójna, czerwona 230V AC 62 szt.

146,49 złbrutto 119,10 złnetto

Specyfikacja techniczna

28 parametrów z karty producenta

Charakterystyka wyzwalania	D
Do instalacji podtynkowych	tak
Głębokość wbudowania	70 mm
Jednocześnie rozłączany biegun N	nie
Kategoria przepięcia	3
Liczba biegunów	3
Liczba biegunów (całkowita)	3
Liczba biegunów chronionych	3
Montaż podtynkowy	tak
Możliwość dodatkowego wyposażenia	tak
Napięcie znamionowe	400 V
Napięcie znamionowe izolacji Ui	500 V
Prąd znamionowy	20 A
Przekrój przyłączanego przewodu jednodrutowego	1 ... 35 mm2

Przekrój przyłączanego przewodu wielożyłowego	1 ... 25 mm2
Rodzaj napięcia	AC
Stopień ochrony (IP)	IP20
Stopień zanieczyszczenia	2
Szerokość wyrażona liczbą modułów	3
Temperatura otoczenia w warunkach pracy	-25 ... 70 °C
Wykonanie przeciwwybuchowe	nie
Zakres częstotliwości	50 ... 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V	10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V	10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V	30 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V	15 kA
Znamionowe napięcie udarowe wytrzymywane Uimp	6 kV
dł/szer/wys/waga	0,07 m / 0,0525 m / 0,083 m / 0,3 kg

Opis

Wyłącznik nadprądowy Icn=10000A / Icu=15kA 3P D 20A o numerze katalogowym NDN320 w kategorii Pozostałe, Niesklasyfikowane., seria MCB. WYŁĄCZNIK NADPRĄDOWY Waga produktu wynosi 0.3 kg.
