CAL150

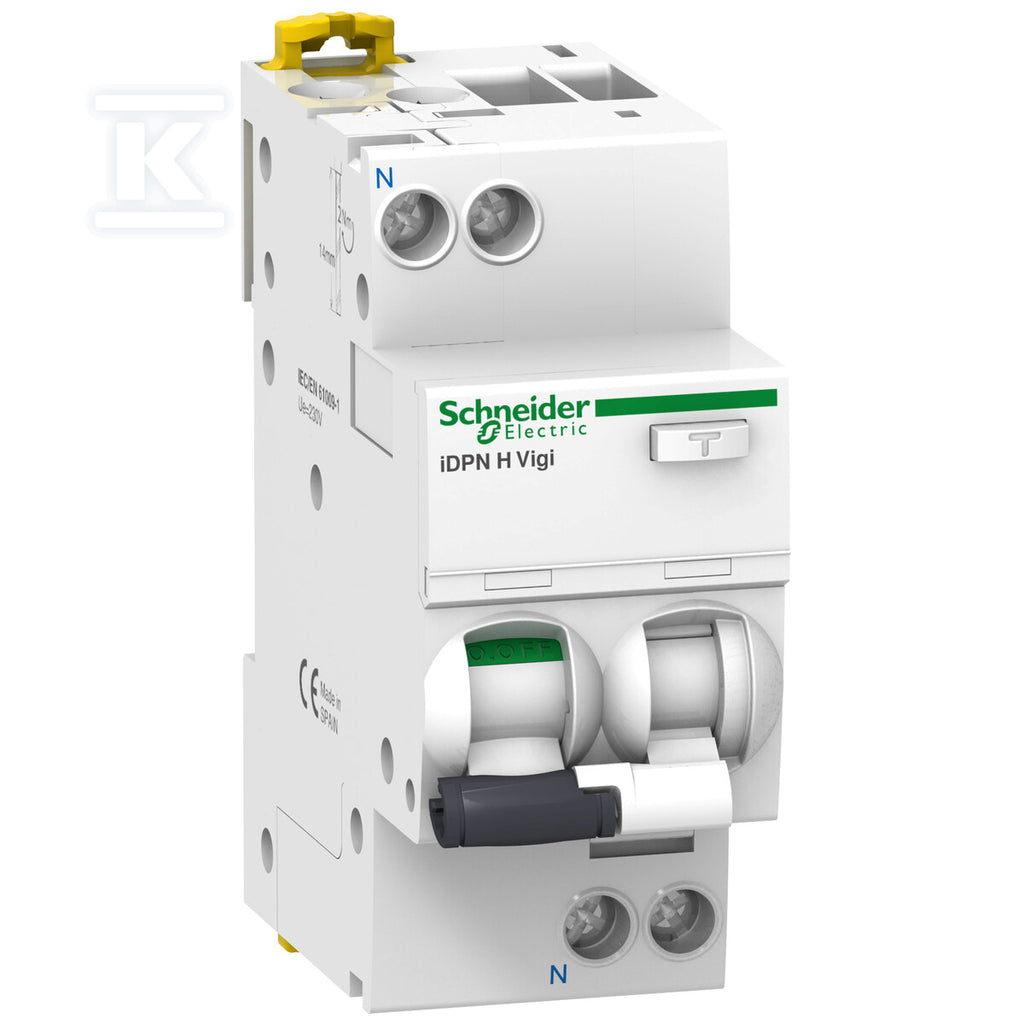

Wyłącznik różnicowoprądowy z członem nadprądowym iDPNHVigi-C16-30-A C 16A 1N-biegunowy 30 mA typ A

737,75 zł
737,75 zł
Skip to product information
CAL150
  • CAL150
  • CAL150
Wyłącznik różnicowoprądowy z członem nadprądowym iDPNHVigi-C16-30-A C 16A 1N-biegunowy 30 mA typ A
SCHNEIDER ELECTRICWyłączniki różnicowoprądowe z członem nadprądowym typ A

Wyłącznik różnicowoprądowy z członem nadprądowym iDPNHVigi-C16-30-A C 16A 1N-biegunowy 30 mA typ A

Cena za szt.
737,75 złbrutto 599,80 złnettoVAT 23%, cena za szt.
Od ręki: 1 szt. w magazynie centralnym
Wysyłka w 24-48 h w dni robocze
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów
Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta
IndeksCAL150
Kod producenta A9D37616
EAN3606480484360
SeriaACTI 9

W skrócie

Pełna karta techniczna (37)
C
Charakterystyka
16A
Prąd znamionowy
1P
Bieguny
10kA
Zdolność zwarciowa
0,03A
Znamionowy prąd różni...
A
Typ
230V AC
Napięcie
2moduły
Szerokość

Karta techniczna

37 parametrów w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.

Parametry elektryczne

9 parametrów
Prąd znamionowy
16 A
Charakterystyka wyzwalaniazadziała natychmiast przy 5 do 10 x In: odbiorniki z prądem rozruchowym, np. silniki
C
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Uinapięcie, do którego odnoszą się próby izolacji
400 V
Rodzaj napięcia
AC
Częstotliwość
50 Hz
Odporność na udar prądowy
0,25 kA
Straty mocyciepło oddawane w rozdzielnicy przy prądzie znamionowym
4,3 W
Napięcie udarowe wytrzymywane Uimpodporność na krótkie przepięcia w sieci
4 kV

Zabezpieczenie i zwarcia

7 parametrów
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1największy prąd zwarcia, który aparat bezpiecznie przerwie (EN 60898)
10 kA
Znamionowy prąd różnicowyprąd upływu, przy którym aparat zadziała; do ochrony ludzi stosuje się 30 mA
0,03 A
Czułośćtakże prąd pulsujący jednokierunkowy, np. z zasilaczy i płyt indukcyjnych
A
Klasa ograniczenia energii3 to najwyższa klasa: przy zwarciu przepuszcza najmniej energii
3
Kategoria przepięciado instalacji stałej w budynku, np. rozdzielnica
III
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
10 kA

Bieguny

4 parametry
Liczba biegunów
1
Liczba biegunów całkowita
2
Liczba biegunów chronionych
1
Jednocześnie rozłączany biegun N
tak

Montaż i podłączenie

6 parametrów
Szerokość w modułach
2 moduły
Głębokość wbudowaniaważne w płytkich rozdzielnicach podtynkowych
44 mm
Do instalacji podtynkowych
nie
Montaż podtynkowy
nie
Przewód jednodrutowy (przekrój)zakres przekroju w zacisku
1 ... 16 mm²
Przewód wielożyłowy (przekrój)
1 ... 10 mm²

Warunki pracy

3 parametry
Stopień ochronyochrona przed dotknięciem palcem, bez ochrony przed wodą
IP20
Temperatura otoczenia
-25 ... 60 °C
Stopień zanieczyszczeniadopuszcza zabrudzenie, które może przewodzić po skropleniu
3

Wymiary i waga

4 parametry
Długość
100 mm
Szerokość
85 mm
Wysokość
40 mm
Waga
0,218 kg

Pozostałe

4 parametry
Ochrona przed niepożądanym wyzwoleniem
nie
Rodzaj charakterystyki wyłączania
Bezzwłoczny
Z blokadą
tak
Znamionowa zdolność łączeniowa zgodnie z EN 60898
10 kA

Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę

Wymiary

Wg danych producenta: długość × szerokość × wysokość

100 mm 85 mm 40 mmwaga 0,218 kg

Dane do zamówienia

Do zapytań ofertowych i listy materiałów

Indeks Elektrik
CAL150
Kod producenta
 A9D37616
EAN
3606480484360
Marka i seria
SCHNEIDER ELECTRIC, seria ACTI 9
Jednostka sprzedaży
szt.
Stan
1 szt. w magazynie centralnym
Wysyłka
24-48 h w dni robocze

Porównanie z zamiennikami

Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.

Zaznaczone pola różnią się od tego produktu Ten produkt Wyłącznik różnicowoprądowy z członem nadprądo...CAL150 EATON Wyłącznik kombinowany 6kA typ AC HNB-C16/1N/003CIG721 ETI Wyłącznik różnicowoprądowy z zabezpieczeniem ...HDT183 HAGER Wyłącznik różnicowoprądowy z członem nadprądo...HDD748
Charakterystyka C CCC
Prąd znamionowy 16 A 16 A16 A16 A
Liczba biegunów 1 111
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 10 kA 6 kAbrak danych6 kA
Znamionowy prąd różnicowy 0,03 A 0,03 A0,03 A0,03 A
Czułość A ACACA
Napięcie znamionowe 230 V 230 V230 V230 V
Szerokość w modułach 2 moduły 2 moduły2 moduły2 moduły
Głębokość wbudowania 44 mm 69,5 mm69 mm68 mm
Klasa ograniczenia energii 3 333
Temperatura pracy -25 ... 60 °C -25 ... 40 °Cbrak danych-25 ... 40 °C
Przewód jednodrutowy 1 ... 16 mm² 1 ... 25 mm²1 ... 25 mm²1 ... 25 mm²
Cena i dostępność
737,75 złbrutto 599,80 złnetto
1 szt. od ręki
637,51 złbrutto 518,30 złnetto
207 szt. od ręki
363,06 złbrutto 295,17 złnetto
43 szt. od ręki
767,52 złbrutto 624,00 złnetto
13 szt. od ręki

Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.

Wszystkie zamienniki (4)

Zamienniki innych marek

Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.

ProduktMarkaIndeksIcnModułyDostępnośćCena
Wyłącznik kombinowany 6kA typ AC HNB-C16/1N/003 EATON CIG721brak danych 2207 szt.
637,51 złbrutto 518,30 złnetto
 Zobacz
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M AC C16/0.03 ETI HDT183brak danych 243 szt.
363,06 złbrutto 295,17 złnetto
 Zobacz
Wyłącznik różnicowoprądowy z członem nadprądowym C/6KA, 16A, 30mA, 2 biegunowy, typ A HAGER HDD748brak danych 213 szt.
767,52 złbrutto 624,00 złnetto
 Zobacz
Wyłącznik różnicowo-nadprądowy P312 2P C 16A 30MA TYP AC DX3 LEGRAND HEC679brak danych 241 szt.
600,51 złbrutto 488,22 złnetto
 Zobacz

Co oznacza C16?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

CCharakterystyka wyzwalaniaczłon zwarciowy: 5 do 10 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.

16APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².

1PLiczba biegunówtory rozłączane

Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

SCHNEIDER ELECTRIC Szyna sztyftowa A9XPH157 100A 1-biegunowa 57 modułów 28 szt.
151,41 złbrutto 123,10 złnetto
 SCHNEIDER ELECTRIC Szyna łączeniowa sztyftowa do górnych zacisków Easy9 Pro EZ9XPH157 1P 57 mod 18 szt.
184,99 złbrutto 150,40 złnetto
 SCHNEIDER ELECTRIC Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C) 55 szt.
1.446,48 złbrutto 1.176,00 złnetto
 SCHNEIDER ELECTRIC Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC 62 szt.
112,64 złbrutto 91,58 złnetto

Opis

Wyłącznik różnicowoprądowy z członem nadprądowym iDPNHVigi-C16-30-A C 16A 1N-biegunowy 30 mA typ A o numerze katalogowym  A9D37616 w kategorii Wyłączniki różnicowoprądowe z członem nadprądowym typ A, Wyłączniki różnicowoprądowe nadprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.08 x 0.1 x 0.04 m. Waga produktu wynosi 0.22 kg.
