HEK232

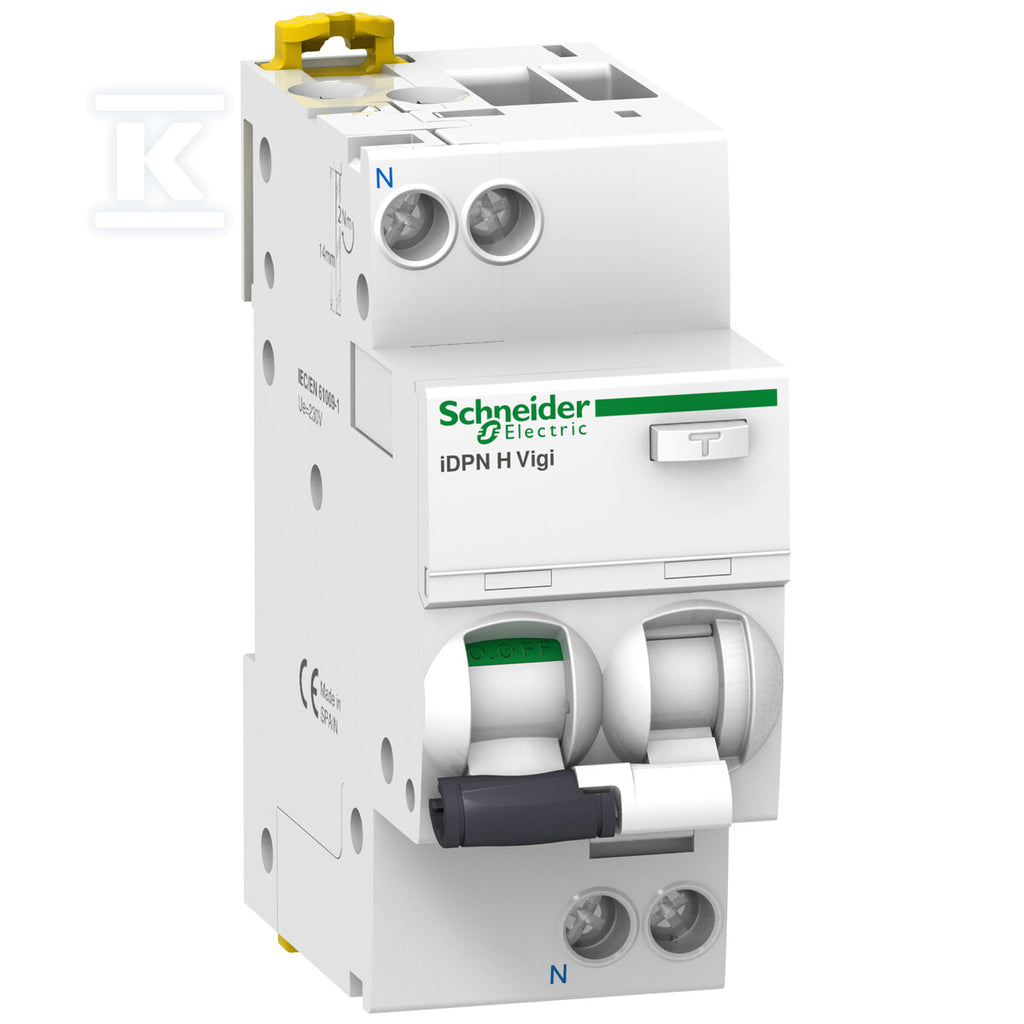

Wyłącznik różnicowoprądowy z członem nadprądowym iDPNHVigi-B6-30-1N-A B 6A 1N-biegunowy 30 mA typ A

692,49 zł
692,49 zł
Skip to product information
HEK232
  • HEK232
  • HEK232
Wyłącznik różnicowoprądowy z członem nadprądowym iDPNHVigi-B6-30-1N-A B 6A 1N-biegunowy 30 mA typ A
SCHNEIDER ELECTRICWyłączniki różnicowoprądowe z członem nadprądowym typ A

Wyłącznik różnicowoprądowy z członem nadprądowym iDPNHVigi-B6-30-1N-A B 6A 1N-biegunowy 30 mA typ A

Cena za szt.
692,49 złbrutto 563,00 złnettoVAT 23%, cena za szt.
Na zamówienie. Termin potwierdzamy po zapytaniu, zwykle do 10 dni roboczych.
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Wyślij zapytanie o produkt

Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.

Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów
Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta
IndeksHEK232
Kod producenta A9D07606
EAN3606480484285
SeriaACTI 9

W skrócie

Pełna karta techniczna (37)
B
Charakterystyka
6A
Prąd znamionowy
1P
Bieguny
10kA
Zdolność zwarciowa
0,03A
Znamionowy prąd różni...
A
Typ
230V AC
Napięcie
2moduły
Szerokość

Karta techniczna

37 parametrów w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.

Parametry elektryczne

9 parametrów
Prąd znamionowy
6 A
Charakterystyka wyzwalaniazadziała natychmiast przy 3 do 5 x In: obwody gniazd i oświetlenia
B
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Uinapięcie, do którego odnoszą się próby izolacji
400 V
Rodzaj napięcia
AC
Częstotliwość
50 Hz
Odporność na udar prądowy
0,25 kA
Straty mocyciepło oddawane w rozdzielnicy przy prądzie znamionowym
8,1 W
Napięcie udarowe wytrzymywane Uimpodporność na krótkie przepięcia w sieci
4 kV

Zabezpieczenie i zwarcia

7 parametrów
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1największy prąd zwarcia, który aparat bezpiecznie przerwie (EN 60898)
10 kA
Znamionowy prąd różnicowyprąd upływu, przy którym aparat zadziała; do ochrony ludzi stosuje się 30 mA
0,03 A
Czułośćtakże prąd pulsujący jednokierunkowy, np. z zasilaczy i płyt indukcyjnych
A
Klasa ograniczenia energii3 to najwyższa klasa: przy zwarciu przepuszcza najmniej energii
3
Kategoria przepięciado instalacji stałej w budynku, np. rozdzielnica
III
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
10 kA

Bieguny

4 parametry
Liczba biegunów
1
Liczba biegunów całkowita
2
Liczba biegunów chronionych
1
Jednocześnie rozłączany biegun N
tak

Montaż i podłączenie

6 parametrów
Szerokość w modułach
2 moduły
Głębokość wbudowaniaważne w płytkich rozdzielnicach podtynkowych
44 mm
Do instalacji podtynkowych
nie
Montaż podtynkowy
nie
Przewód jednodrutowy (przekrój)zakres przekroju w zacisku
1 ... 16 mm²
Przewód wielożyłowy (przekrój)
1 ... 10 mm²

Warunki pracy

3 parametry
Stopień ochronyochrona przed dotknięciem palcem, bez ochrony przed wodą
IP20
Temperatura otoczenia
-25 ... 60 °C
Stopień zanieczyszczeniadopuszcza zabrudzenie, które może przewodzić po skropleniu
3

Wymiary i waga

4 parametry
Długość
98 mm
Szerokość
40 mm
Wysokość
80 mm
Waga
0,218 kg

Pozostałe

4 parametry
Ochrona przed niepożądanym wyzwoleniem
nie
Rodzaj charakterystyki wyłączania
Bezzwłoczny
Z blokadą
tak
Znamionowa zdolność łączeniowa zgodnie z EN 60898
10 kA

Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę

Wymiary

Wg danych producenta: długość × szerokość × wysokość

98 mm 40 mm 80 mmwaga 0,218 kg

Dane do zamówienia

Do zapytań ofertowych i listy materiałów

Indeks Elektrik
HEK232
Kod producenta
 A9D07606
EAN
3606480484285
Marka i seria
SCHNEIDER ELECTRIC, seria ACTI 9
Jednostka sprzedaży
szt.
Stan
na zamówienie
Wysyłka
termin potwierdzimy po zamówieniu

Porównanie z zamiennikami

Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.

Zaznaczone pola różnią się od tego produktu Ten produkt Wyłącznik różnicowoprądowy z członem nadprądo...HEK232 ETI Wyłącznik różnicowoprądowy z zabezpieczeniem ...CQD226 EATON Wyłącznik kombinowany 6kA PFL6-6/1N/B/003-ACIG878 LEGRAND Wyłącznik różnicowo-nadprądowy P312 2P B 6A 3...HEC670
Charakterystyka B BBB
Prąd znamionowy 6 A 6 A6 A6 A
Liczba biegunów 1 111
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 10 kA brak danych6 kA6 kA
Znamionowy prąd różnicowy 0,03 A 0,03 A0,03 A0,03 A
Czułość A ACAAC
Napięcie znamionowe 230 V 230 V230 V230 V
Szerokość w modułach 2 moduły 2 moduły2 moduły2 moduły
Głębokość wbudowania 44 mm 69 mm69,5 mm44 mm
Klasa ograniczenia energii 3 333
Temperatura pracy -25 ... 60 °C brak danych-25 ... 40 °Cbrak danych
Przewód jednodrutowy 1 ... 16 mm² 1 ... 25 mm²1 ... 25 mm²0,75 ... 16 mm²
Cena i dostępność
692,49 złbrutto 563,00 złnetto
na zamówienie
326,26 złbrutto 265,25 złnetto
45 szt. od ręki
948,08 złbrutto 770,80 złnetto
25 szt. od ręki
797,46 złbrutto 648,34 złnetto
9 szt. od ręki

Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.

Wszystkie zamienniki (4)

Zamienniki innych marek

Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.

ProduktMarkaIndeksIcnModułyDostępnośćCena
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M AC B6/0.03 ETI CQD226brak danych 245 szt.
326,26 złbrutto 265,25 złnetto
 Zobacz
Wyłącznik kombinowany 6kA PFL6-6/1N/B/003-A EATON CIG878brak danych 225 szt.
948,08 złbrutto 770,80 złnetto
 Zobacz
Wyłącznik różnicowo-nadprądowy P312 2P B 6A 30MA TYP AC DX3 LEGRAND HEC670brak danych 29 szt.
797,46 złbrutto 648,34 złnetto
 Zobacz
Wyłącznik różnicowoprądowy z członem nadprądowym B/6KA, 6A, 30mA, 2 biegunowy, typ AC HAGER HDD743brak danych 27 szt.
699,87 złbrutto 569,00 złnetto
 Zobacz

Co oznacza B6?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

BCharakterystyka wyzwalaniaczłon zwarciowy: 3 do 5 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.

6APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².

1PLiczba biegunówtory rozłączane

Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

SCHNEIDER ELECTRIC Szyna sztyftowa A9XPH157 100A 1-biegunowa 57 modułów 28 szt.
151,41 złbrutto 123,10 złnetto
 SCHNEIDER ELECTRIC Szyna łączeniowa sztyftowa do górnych zacisków Easy9 Pro EZ9XPH157 1P 57 mod 18 szt.
184,99 złbrutto 150,40 złnetto
 SCHNEIDER ELECTRIC Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C) 52 szt.
1.446,48 złbrutto 1.176,00 złnetto
 SCHNEIDER ELECTRIC Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC 62 szt.
112,64 złbrutto 91,58 złnetto

Opis

Wyłącznik różnicowoprądowy z członem nadprądowym iDPNHVigi-B6-30-1N-A B 6A 1N-biegunowy 30 mA typ A o numerze katalogowym  A9D07606 w kategorii Wyłączniki różnicowoprądowe z członem nadprądowym typ A, Wyłączniki różnicowoprądowe nadprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.16 x 0.1 x 0.04 m. Waga produktu wynosi 0.23 kg.
