Wyłącznik nadprądowy iC60N-C20-1N C 20A 1N-biegunowy
Wyłącznik nadprądowy iC60N-C20-1N C 20A 1N-biegunowy
W skrócie
Pełna karta techniczna (34)Karta techniczna
34 parametry w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.
Parametry elektryczne
9 parametrów
Zabezpieczenie i zwarcia
5 parametrów
Bieguny
4 parametry
Montaż i podłączenie
7 parametrów
Warunki pracy
4 parametry
Wymiary i waga
4 parametry
Pozostałe
1 parametr
Brak parametrów pasujących do wyszukiwania.
Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę
Wymiary
Wg danych producenta: długość × szerokość × wysokość
Dane do zamówienia
Do zapytań ofertowych i listy materiałów
- Indeks Elektrik
- HEK163
- Kod producenta
- A9F04620
- EAN
- 3606480440977
- Marka i seria
- SCHNEIDER ELECTRIC, seria ACTI 9
- Kategoria
- Wyłączniki nadprądowe
- Jednostka sprzedaży
- szt.
- Stan
- 4 szt. w magazynie centralnym
- Wysyłka
- 24-48 h w dni robocze
Porównanie z zamiennikami
Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.
| Zaznaczone pola różnią się od tego produktu |  Ten produkt
Wyłącznik nadprądowy iC60N-C20-1N C 20A 1N-bi...HEK163
|
 EATON
Wyłącznik nadprądowy 6kA HN-C20/1CIG621
|
 ETI

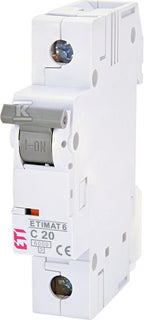

Wyłącznik nadprądowy ETIMAT 6 1p C20HDT120
|
 LEGRAND
Wyłącznik nadprądowy RX3 1P C 20A 6000AHEC637
|
|---|---|---|---|---|
| Charakterystyka | C | C | C | C |
| Prąd znamionowy | 20 A | 20 A | 20 A | 20 A |
| Liczba biegunów | 1 | 1 | 1 | 1 |
| Icn przy 230 V | 6 kA | 6 kA | 6 kA | 6 kA |
| Napięcie znamionowe | 230 V | 230 V | 400 V | 230 V |
| Szerokość w modułach | 2 moduły | 1 moduł | 1 moduł | 1 moduł |
| Głębokość wbudowania | 44,5 mm | 44 mm | 68 mm | 44 mm |
| Klasa ograniczenia energii | 3 | 3 | 3 | 3 |
| Temperatura pracy | -35 ... 70 °C | -25 ... 75 °C | -25 ... 55 °C | brak danych |
| Przewód jednodrutowy | 1 ... 25 mm² | 1 ... 25 mm² | 1 ... 25 mm² | brak danych |
| Stopień ochrony | IP20 | IP20 | IP20 | IP20 |
| Cena i dostępność |
173,80 złbrutto
141,30 złnetto
4 szt. od ręki |
62,58 złbrutto
50,88 złnetto
867 szt. od ręki |
35,71 złbrutto
29,03 złnetto
378 szt. od ręki |
41,93 złbrutto
34,09 złnetto
214 szt. od ręki |
Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.
Wszystkie zamienniki (6)
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 6kA [PROF] EKM1-63 1P C 20A |
PROF | DLZ931 | 6 kA | brak danych | 1438 szt. |
28,76 złbrutto
23,38 złnetto
|
Zobacz |
 Wyłącznik nadprądowy 6kA HN-C20/1 |
EATON | CIG621 | 6 kA | 1 | 867 szt. |
62,58 złbrutto
50,88 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 1p C20 |
ETI | HDT120 | 6 kA | 1 | 378 szt. |
35,71 złbrutto
29,03 złnetto
|
Zobacz |
 Wyłącznik nadprądowy RX3 1P C 20A 6000A |
LEGRAND | HEC637 | 6 kA | 1 | 214 szt. |
41,93 złbrutto
34,09 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka C, 1-biegunowy, 20A |
HAGER | ADD599 | 6 kA | 1 | 80 szt. |
57,81 złbrutto
47,00 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka C, 20A, 6kA, AC | S201-C20 |
ABB | ACT919 | 6 kA | 1 | na zamówienie |
45,87 złbrutto
37,29 złnetto
|
Zobacz |
Co oznacza C20 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 20 A stosuje się w obwodach gniazd o większym obciążeniu, zwykle z przewodem 2,5 mm² lub 4 mm² (zależnie od sposobu ułożenia).
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
SCHNEIDER ELECTRIC
Szyna sztyftowa A9XPH157 100A 1-biegunowa 57 modułów
SCHNEIDER ELECTRIC
Szyna łączeniowa sztyftowa do górnych zacisków Easy9 Pro EZ9XPH157 1P 57 mod
SCHNEIDER ELECTRIC
Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C)
SCHNEIDER ELECTRIC
Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC
Opis
Wyłącznik nadprądowy iC60N-C20-1N C 20A 1N-biegunowy o numerze katalogowym A9F04620 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.07 x 0.09 x 0.08 m. Waga produktu wynosi 0.25 kg.
