Wyłącznik nadprądowy iC60N-C10-1N C 10A 1N-biegunowy

Wyłącznik nadprądowy iC60N-C10-1N C 10A 1N-biegunowy

198,65 zł
198,65 zł
Skip to product information
Wyłącznik nadprądowy iC60N-C10-1N C 10A 1N-biegunowy
  • Wyłącznik nadprądowy iC60N-C10-1N C 10A 1N-biegunowy
  • Wyłącznik nadprądowy iC60N-C10-1N C 10A 1N-biegunowy
Wyłącznik nadprądowy iC60N-C10-1N C 10A 1N-biegunowy
SCHNEIDER ELECTRICWyłączniki nadprądowe 6kA

Wyłącznik nadprądowy iC60N-C10-1N C 10A 1N-biegunowy

Cena za szt.
198,65 złbrutto 161,50 złnettoVAT 23%, cena za szt.
Od ręki: 3 szt. w magazynie centralnym
Wysyłka w 24-48 h w dni robocze
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów
Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta
IndeksHEK161
Kod producenta A9F04610
EAN3606480440946
SeriaACTI 9

W skrócie

Pełna karta techniczna (34)
C
Charakterystyka
10A
Prąd znamionowy
1P
Bieguny
6kA
Icn wg EN 60898
230V AC/DC
Napięcie
2moduły
Szerokość
IP20
Stopień ochrony
44,5mm
Głębokość wbudowania

Karta techniczna

34 parametry w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.

Parametry elektryczne

9 parametrów
Prąd znamionowy
10 A
Charakterystyka wyzwalaniazadziała natychmiast przy 5 do 10 x In: odbiorniki z prądem rozruchowym, np. silniki
C
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Uinapięcie, do którego odnoszą się próby izolacji
500 V
Rodzaj napięcia
AC/DC
Zakres częstotliwości
50 ... 60 Hz
Częstotliwość
50 Hz
Straty mocyciepło oddawane w rozdzielnicy przy prądzie znamionowym
2,3 W
Napięcie udarowe wytrzymywane Uimpodporność na krótkie przepięcia w sieci
6 kV

Zabezpieczenie i zwarcia

5 parametrów
Zdolność zwarciowa Icn przy 230 Vnajwiększy prąd zwarcia, który aparat bezpiecznie przerwie (EN 60898)
6 kA
Klasa ograniczenia energii3 to najwyższa klasa: przy zwarciu przepuszcza najmniej energii
3
Kategoria przepięciana początku instalacji: złącze, układ pomiarowy
IV
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 Vgraniczna zdolność wyłączania zwarć (EN 60947-2)
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
10 kA

Bieguny

4 parametry
Liczba biegunów
1
Liczba biegunów całkowita
2
Liczba biegunów chronionych
1
Jednocześnie rozłączany biegun N
tak

Montaż i podłączenie

7 parametrów
Szerokość w modułach
2 moduły
Głębokość wbudowaniaważne w płytkich rozdzielnicach podtynkowych
44,5 mm
Do instalacji podtynkowych
nie
Montaż podtynkowy
nie
Dodatkowe wyposażeniestyki pomocnicze, wyzwalacze
tak
Przewód jednodrutowy (przekrój)zakres przekroju w zacisku
1 ... 25 mm²
Przewód wielożyłowy (przekrój)
1 ... 16 mm²

Warunki pracy

4 parametry
Stopień ochronyochrona przed dotknięciem palcem, bez ochrony przed wodą
IP20
Temperatura otoczenia
-35 ... 70 °C
Stopień zanieczyszczeniadopuszcza zabrudzenie, które może przewodzić po skropleniu
3
Wykonanie przeciwwybuchowe
nie

Wymiary i waga

4 parametry
Długość
90 mm
Szerokość
36 mm
Wysokość
75 mm
Waga
0,224 kg

Pozostałe

1 parametr
Znamionowa zdolność łączeniowa zgodnie z EN 60898
6 kA

Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę

Wymiary

Wg danych producenta: długość × szerokość × wysokość

90 mm 36 mm 75 mmwaga 0,224 kg

Dane do zamówienia

Do zapytań ofertowych i listy materiałów

Indeks Elektrik
HEK161
Kod producenta
 A9F04610
EAN
3606480440946
Marka i seria
SCHNEIDER ELECTRIC, seria ACTI 9
Jednostka sprzedaży
szt.
Stan
3 szt. w magazynie centralnym
Wysyłka
24-48 h w dni robocze

Porównanie z zamiennikami

Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.

Zaznaczone pola różnią się od tego produktu Ten produkt Wyłącznik nadprądowy iC60N-C10-1N C 10A 1N-bi...HEK161 EATON Wyłącznik nadprądowy 6kA HN-C10/1CIG611 ETI Wyłącznik nadprądowy ETIMAT 6 1p C10HDT118 LEGRAND Wyłącznik nadprądowy S 301 1P C 10A 6000A TX3HEC478
Charakterystyka C CCC
Prąd znamionowy 10 A 10 A10 A10 A
Liczba biegunów 1 111
Icn przy 230 V 6 kA 6 kA6 kA6 kA
Napięcie znamionowe 230 V 230 V400 V230 V
Szerokość w modułach 2 moduły 1 moduł1 moduł1 moduł
Głębokość wbudowania 44,5 mm 44 mm68 mm44 mm
Klasa ograniczenia energii 3 333
Temperatura pracy -35 ... 70 °C -25 ... 75 °C-25 ... 55 °Cbrak danych
Przewód jednodrutowy 1 ... 25 mm² 1 ... 25 mm²1 ... 25 mm²brak danych
Stopień ochrony IP20 IP20IP20IP20
Cena i dostępność
198,65 złbrutto 161,50 złnetto
3 szt. od ręki
64,08 złbrutto 52,10 złnetto
1027 szt. od ręki
33,04 złbrutto 26,86 złnetto
282 szt. od ręki
55,58 złbrutto 45,19 złnetto
245 szt. od ręki

Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.

Wszystkie zamienniki (6)

Zamienniki innych marek

Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.

ProduktMarkaIndeksIcnModułyDostępnośćCena
Wyłącznik nadprądowy 6kA [PROF] EKM1-63 1P C 10A PROF DLZ9336 kA brak danych1597 szt.
22,53 złbrutto 18,32 złnetto
 Zobacz
Wyłącznik nadprądowy 6kA HN-C10/1 EATON CIG6116 kA 11027 szt.
64,08 złbrutto 52,10 złnetto
 Zobacz

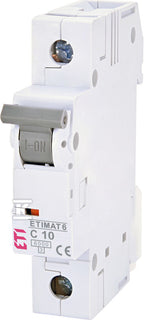

Wyłącznik nadprądowy ETIMAT 6 1p C10 ETI HDT1186 kA 1282 szt.
33,04 złbrutto 26,86 złnetto
 Zobacz
Wyłącznik nadprądowy S 301 1P C 10A 6000A TX3 LEGRAND HEC4786 kA 1245 szt.
55,58 złbrutto 45,19 złnetto
 Zobacz
Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka C, 1-biegunowy, 10A HAGER ADD5966 kA 1199 szt.
58,55 złbrutto 47,60 złnetto
 Zobacz
Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka C, 10A, 10kA, AC/DC | S201M-C10UC ABB DCT19510 kA 1na zamówienie
249,52 złbrutto 202,86 złnetto
 Zobacz

Co oznacza C10 6 kA?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

CCharakterystyka wyzwalaniaczłon zwarciowy: 5 do 10 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.

10APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².

1PLiczba biegunówtory rozłączane

Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.

6kAZdolność zwarciowaIcn wg EN 60898

Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

SCHNEIDER ELECTRIC Szyna sztyftowa A9XPH157 100A 1-biegunowa 57 modułów 29 szt.
151,41 złbrutto 123,10 złnetto
 SCHNEIDER ELECTRIC Szyna łączeniowa sztyftowa do górnych zacisków Easy9 Pro EZ9XPH157 1P 57 mod 18 szt.
184,99 złbrutto 150,40 złnetto
 SCHNEIDER ELECTRIC Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C) 60 szt.
1.446,48 złbrutto 1.176,00 złnetto
 SCHNEIDER ELECTRIC Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC 62 szt.
112,64 złbrutto 91,58 złnetto

Opis

Wyłącznik nadprądowy iC60N-C10-1N C 10A 1N-biegunowy o numerze katalogowym  A9F04610 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.15 x 0.09 x 0.04 m. Waga produktu wynosi 0.25 kg.
