CIG598

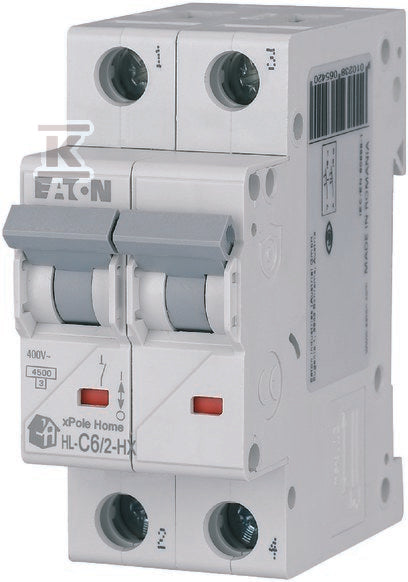

Wyłącznik nadprądowy 6kA HN-C6/2

261,38 zł
261,38 zł
Skip to product information
CIG598
  • CIG598
  • CIG598
Wyłącznik nadprądowy 6kA HN-C6/2
EATONWyłączniki nadprądowe 6kA

Wyłącznik nadprądowy 6kA HN-C6/2

Cena za szt.
261,38 złbrutto 212,50 złnettoVAT 23%, cena za szt.
Od ręki: 128 szt. w magazynie centralnym
Wysyłka w 24-48 h w dni robocze
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów
Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta
IndeksCIG598
Kod producenta 194868
EAN9010238063525
SeriaHN

W skrócie

Pełna karta techniczna (31)
C
Charakterystyka
6A
Prąd znamionowy
2P
Bieguny
6kA
Icn wg EN 60898
230V AC
Napięcie
2moduły
Szerokość
IP20
Stopień ochrony
44mm
Głębokość wbudowania

Karta techniczna

31 parametrów w 6 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.

Parametry elektryczne

8 parametrów
Prąd znamionowy
6 A
Charakterystyka wyzwalaniazadziała natychmiast przy 5 do 10 x In: odbiorniki z prądem rozruchowym, np. silniki
C
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Uinapięcie, do którego odnoszą się próby izolacji
440 V
Rodzaj napięcia
AC
Zakres częstotliwości
50 ... 60 Hz
Straty mocyciepło oddawane w rozdzielnicy przy prądzie znamionowym
2,4 W
Napięcie udarowe wytrzymywane Uimpodporność na krótkie przepięcia w sieci
4 kV

Zabezpieczenie i zwarcia

4 parametry
Zdolność zwarciowa Icn przy 230 Vnajwiększy prąd zwarcia, który aparat bezpiecznie przerwie (EN 60898)
6 kA
Zdolność zwarciowa Icn przy 400 Vnajwiększy prąd zwarcia, który aparat bezpiecznie przerwie (EN 60898)
6 kA
Klasa ograniczenia energii3 to najwyższa klasa: przy zwarciu przepuszcza najmniej energii
3
Kategoria przepięciado instalacji stałej w budynku, np. rozdzielnica
III

Bieguny

4 parametry
Liczba biegunów
2
Liczba biegunów całkowita
2
Liczba biegunów chronionych
2
Jednocześnie rozłączany biegun N
nie

Montaż i podłączenie

7 parametrów
Szerokość w modułach
2 moduły
Głębokość wbudowaniaważne w płytkich rozdzielnicach podtynkowych
44 mm
Do instalacji podtynkowych
tak
Montaż podtynkowy
tak
Dodatkowe wyposażeniestyki pomocnicze, wyzwalacze
tak
Przewód jednodrutowy (przekrój)zakres przekroju w zacisku
1 ... 25 mm²
Przewód wielożyłowy (przekrój)
1 ... 25 mm²

Warunki pracy

4 parametry
Stopień ochronyochrona przed dotknięciem palcem, bez ochrony przed wodą
IP20
Temperatura otoczenia
-25 ... 75 °C
Stopień zanieczyszczeniadopuszcza zabrudzenie, które może przewodzić po skropleniu
3
Wykonanie przeciwwybuchowe
nie

Wymiary i waga

4 parametry
Długość
84 mm
Szerokość
34 mm
Wysokość
73 mm
Waga
0,2 kg

Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę

Wymiary

Wg danych producenta: długość × szerokość × wysokość

84 mm 34 mm 73 mmwaga 0,2 kg

Dane do zamówienia

Do zapytań ofertowych i listy materiałów

Indeks Elektrik
CIG598
Kod producenta
 194868
EAN
9010238063525
Marka i seria
EATON, seria HN
Jednostka sprzedaży
szt.
Stan
128 szt. w magazynie centralnym
Wysyłka
24-48 h w dni robocze

Porównanie z zamiennikami

Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.

Zaznaczone pola różnią się od tego produktu Ten produkt Wyłącznik nadprądowy 6kA HN-C6/2CIG598 LEGRAND Wyłącznik nadprądowy S 302 2P C 6A 6000A TX3HEC492 ETI Wyłącznik nadprądowy ETIMAT 6 2p C6CDK740 SCHNEIDER ELECTRIC Wyłącznik nadprądowy C60H-DC-C6-2 C 6A 2-bieg...GCO853
Charakterystyka C CCC
Prąd znamionowy 6 A 6 A6 A6 A
Liczba biegunów 2 222
Icn przy 230 V 6 kA 10 kA6 kAbrak danych
Icn przy 400 V 6 kA 6 kA6 kAbrak danych
Napięcie znamionowe 230 V 400 V400 V440 V
Szerokość w modułach 2 moduły 2 moduły2 moduły2 moduły
Głębokość wbudowania 44 mm 44 mm68 mm44 mm
Klasa ograniczenia energii 3 330
Temperatura pracy -25 ... 75 °C brak danych-25 ... 55 °C-25 ... 70 °C
Przewód jednodrutowy 1 ... 25 mm² brak danych1 ... 25 mm²1 ... 25 mm²
Stopień ochrony IP20 IP20IP20IP20
Cena i dostępność
261,38 złbrutto 212,50 złnetto
128 szt. od ręki
137,76 złbrutto 112,00 złnetto
25 szt. od ręki
130,79 złbrutto 106,33 złnetto
6 szt. od ręki
472,32 złbrutto 384,00 złnetto
11 szt. od ręki

Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.

Wszystkie zamienniki (5)

Zamienniki innych marek

Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.

ProduktMarkaIndeksIcnModułyDostępnośćCena
Wyłącznik nadprądowy S 302 2P C 6A 6000A TX3 LEGRAND HEC49210 kA 225 szt.
137,76 złbrutto 112,00 złnetto
 Zobacz
Wyłącznik nadprądowy ETIMAT 6 2p C6 ETI CDK7406 kA 26 szt.
130,79 złbrutto 106,33 złnetto
 Zobacz
Wyłącznik nadprądowy C60H-DC-C6-2 C 6A 2-biegunowy SCHNEIDER ELECTRIC GCO85310 kA 211 szt.
472,32 złbrutto 384,00 złnetto
 Zobacz
Wyłącznik nadmiarowo-prądowy, 2P, charakterystyka C, 6A, 10kA, AC | S202M-C6 ABB ACU14710 kA brak danychna zamówienie
256,50 złbrutto 208,54 złnetto
 Zobacz
Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 2P 6A charakterystyka C BKJ63Nd 2P C6 LS ELECTRIC DJR4066 kA brak danychna zamówienie
50,13 złbrutto 40,76 złnetto
 Zobacz

Co oznacza C6 6 kA?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

CCharakterystyka wyzwalaniaczłon zwarciowy: 5 do 10 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.

6APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².

2PLiczba biegunówtory rozłączane

Dwa tory: wyłącznik przerywa fazę i przewód neutralny (1P+N lub 2P). Pełne odłączenie obwodu jednofazowego, wymagane między innymi w niektórych instalacjach z zasilaniem z sieci TT.

6kAZdolność zwarciowaIcn wg EN 60898

Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

EATON Szyna do łączenia aparatury modułowej Z-GV-16/1P+N-2TE 3 szt.
500,61 złbrutto 407,00 złnetto
 EATON Ogranicznik przepięć SPCT2-280/4 220 szt.
364,94 złbrutto 296,70 złnetto
 EATON Lampka kontrolna pojedyncza Z-EL/G230 109 szt.
119,51 złbrutto 97,16 złnetto

Opis

Wyłącznik nadprądowy 6kA HN-C6/2 o numerze katalogowym  194868 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę EATON, seria HN. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.07 x 0.03 x 0.08 m. Waga produktu wynosi 0.2 kg.
