Wyłącznik nadprądowy serii 15kA 1-biegunowy FAZ-C50/1
Wyłącznik nadprądowy serii 15kA 1-biegunowy FAZ-C50/1
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
W skrócie
Pełna karta techniczna (36)Karta techniczna
36 parametrów w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.
Parametry elektryczne
9 parametrów
Zabezpieczenie i zwarcia
7 parametrów
Bieguny
4 parametry
Montaż i podłączenie
7 parametrów
Warunki pracy
4 parametry
Wymiary i waga
4 parametry
Pozostałe
1 parametr
Brak parametrów pasujących do wyszukiwania.
Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę
Wymiary
Wg danych producenta: długość × szerokość × wysokość
Dane do zamówienia
Do zapytań ofertowych i listy materiałów
- Indeks Elektrik
- HCZ895
- Kod producenta
- 278566
- EAN
- 4015082785666
- Marka i seria
- EATON, seria FAZ
- Kategoria
- Wyłączniki nadprądowe
- Jednostka sprzedaży
- szt.
- Stan
- na zamówienie
- Wysyłka
- termin potwierdzimy po zamówieniu
Dokumenty
8 plików PDF od producenta
Porównanie z zamiennikami
Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.
| Zaznaczone pola różnią się od tego produktu |  Ten produkt
Wyłącznik nadprądowy serii 15kA 1-biegunowy F...HCZ895
|
 ETI
Wyłącznik nadprądowy ETIMAT 6 1p C50CDK717
|
 SCHNEIDER ELECTRIC
Wyłącznik nadprądowy Easy9 Pro EZ9F-C50-1 C 5...DSY573
|
 ABB
Wyłącznik nadmiarowo-prądowy, 1P, charakterys...ACT923
|
|---|---|---|---|---|
| Charakterystyka | C | C | brak danych | C |
| Prąd znamionowy | 50 A | 50 A | brak danych | 50 A |
| Liczba biegunów | 1 | 1 | brak danych | brak danych |
| Icn przy 230 V | 10 kA | 6 kA | brak danych | 6 kA |
| Icn przy 400 V | 10 kA | 6 kA | brak danych | 6 kA |
| Napięcie znamionowe | 230 V | 400 V | brak danych | 230 V |
| Szerokość w modułach | 1 moduł | 1 moduł | brak danych | 1 moduł |
| Głębokość wbudowania | 70,5 mm | 68 mm | brak danych | 69 mm |
| Klasa ograniczenia energii | 3 | 3 | brak danych | 3 |
| Temperatura pracy | -25 ... 75 °C | -25 ... 55 °C | brak danych | -25 ... 55 °C |
| Przewód jednodrutowy | 1 ... 25 mm² | 1 ... 25 mm² | brak danych | 0,75 ... 35 mm² |
| Stopień ochrony | IP20 | IP20 | brak danych | IP20 |
| Cena i dostępność |
177,75 złbrutto
144,51 złnetto
na zamówienie |
78,88 złbrutto
64,13 złnetto
65 szt. od ręki |
58,73 złbrutto
47,75 złnetto
37 szt. od ręki |
87,16 złbrutto
70,86 złnetto
na zamówienieZobacz |
Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.
Wszystkie zamienniki (6)
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy ETIMAT 6 1p C50 |
ETI | CDK717 | 6 kA | 1 | 65 szt. |
78,88 złbrutto
64,13 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Easy9 Pro EZ9F-C50-1 C 50A 1-biegunowy |
SCHNEIDER ELECTRIC | DSY573 | 6 kA | brak danych | 37 szt. |
58,73 złbrutto
47,75 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka C, 50A, 6kA, AC | S201-C50 |
ABB | ACT923 | 6 kA | 1 | na zamówienie |
87,16 złbrutto
70,86 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka C, 1-biegunowy, 50A |
HAGER | ADD603 | 6 kA | 1 | na zamówienie |
133,95 złbrutto
108,90 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 301 1P C 50A 6000A TX3 |
LEGRAND | HEC485 | 6 kA | 1 | na zamówienie |
118,79 złbrutto
96,58 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKN 1P 50A charakterystyka C BKN 1P C50A |
LS ELECTRIC | DJR647 | 6 kA | brak danych | na zamówienie |
38,45 złbrutto
31,26 złnetto
|
Zobacz |
Co oznacza C50 10 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości od 40 A wzwyż stosuje się jako zabezpieczenia główne, w rozdzielnicach budynków i w przemyśle, z przewodem 10 mm² i większym.
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
EATON
Szyna do łączenia aparatury modułowej Z-GV-10/1P-1TE
EATON
Szyna do łączenia aparatury modułowej Z-GV-16/1P+HS
EATON
Ogranicznik przepięć SPCT2-280/4
EATON
Lampka kontrolna pojedyncza Z-EL/G230
Opis

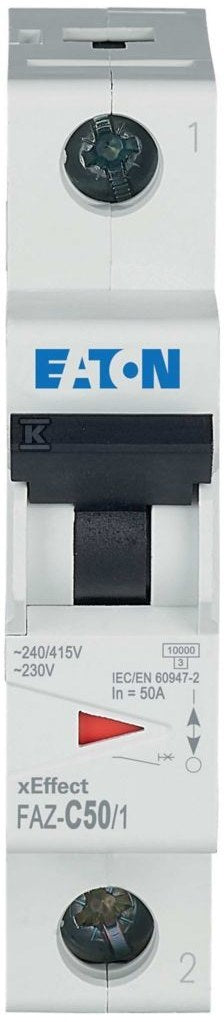

Wyłącznik nadprądowy serii 15kA 1-biegunowy FAZ-C50/1 o numerze katalogowym 278566 w kategorii Wyłączniki nadprądowe 15kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę EATON, seria FAZ. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.02 x 0.07 x 0.08 m. Waga produktu wynosi 0.12 kg.
