Wyłącznik nadprądowy serii 15kA 1+N-biegunów FAZ-B16/1N
Wyłącznik nadprądowy serii 15kA 1+N-biegunów FAZ-B16/1N
W skrócie
Pełna karta techniczna (36)Karta techniczna
36 parametrów w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.
Parametry elektryczne
9 parametrów
Zabezpieczenie i zwarcia
7 parametrów
Bieguny
4 parametry
Montaż i podłączenie
7 parametrów
Warunki pracy
4 parametry
Wymiary i waga
4 parametry
Pozostałe
1 parametr
Brak parametrów pasujących do wyszukiwania.
Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę
Wymiary
Wg danych producenta: długość × szerokość × wysokość
Dane do zamówienia
Do zapytań ofertowych i listy materiałów
- Indeks Elektrik
- HCZ788
- Kod producenta
- 278648
- EAN
- 4015082786489
- Marka i seria
- EATON, seria FAZ
- Kategoria
- Wyłączniki nadprądowe
- Jednostka sprzedaży
- szt.
- Stan
- 31 szt. w magazynie centralnym
- Wysyłka
- 24-48 h w dni robocze
Porównanie z zamiennikami
Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.
| Zaznaczone pola różnią się od tego produktu |  Ten produkt
Wyłącznik nadprądowy serii 15kA 1+N-biegunów ...HCZ788
|
 ETI

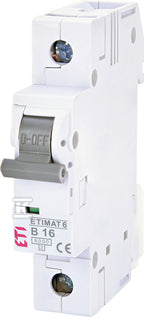

Wyłącznik nadprądowy ETIMAT 6 1p B16HDT088
|
 SCHNEIDER ELECTRIC
Wyłącznik nadprądowy K60N-B16-1 B 16A 1-biegu...ASG609
|
 LEGRAND

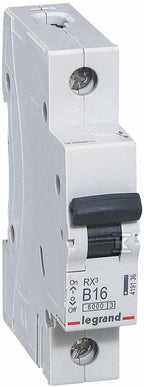

Wyłącznik nadprądowy RX3 1P B 16A 6000AHEC629
|
|---|---|---|---|---|
| Charakterystyka | B | B | B | B |
| Prąd znamionowy | 16 A | 16 A | 16 A | 16 A |
| Liczba biegunów | 1 | 1 | 1 | 1 |
| Icn przy 230 V | 10 kA | 6 kA | 6 kA | 6 kA |
| Icn przy 400 V | 10 kA | 6 kA | brak danych | 6 kA |
| Napięcie znamionowe | 230 V | 400 V | 230 V | 230 V |
| Szerokość w modułach | 2 moduły | 1 moduł | 1 moduł | 1 moduł |
| Głębokość wbudowania | 70,5 mm | 68 mm | 44,5 mm | 44 mm |
| Klasa ograniczenia energii | 3 | 3 | 3 | 3 |
| Temperatura pracy | -25 ... 75 °C | -25 ... 55 °C | -25 ... 70 °C | brak danych |
| Przewód jednodrutowy | 1 ... 25 mm² | 1 ... 25 mm² | 0,5 ... 35 mm² | brak danych |
| Stopień ochrony | IP20 | IP20 | IP20 | IP20 |
| Cena i dostępność |
176,87 złbrutto
143,80 złnetto
31 szt. od ręki |
22,55 złbrutto
18,33 złnetto
3901 szt. od ręki |
30,81 złbrutto
25,05 złnetto
3920 szt. od ręki |
26,46 złbrutto
21,51 złnetto
2101 szt. od ręki |
Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.
Wszystkie zamienniki (6)
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 6kA [PROF] EKM1-63 1P B 16A |
PROF | DLZ939 | 6 kA | brak danych | 38684 szt. |
18,13 złbrutto
14,74 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 1p B16 |
ETI | HDT088 | 6 kA | 1 | 3901 szt. |
22,55 złbrutto
18,33 złnetto
|
Zobacz |
 Wyłącznik nadprądowy K60N-B16-1 B 16A 1-biegunowy |
SCHNEIDER ELECTRIC | ASG609 | 6 kA | 1 | 3920 szt. |
30,81 złbrutto
25,05 złnetto
|
Zobacz |
 Wyłącznik nadprądowy RX3 1P B 16A 6000A |
LEGRAND | HEC629 | 6 kA | 1 | 2101 szt. |
26,46 złbrutto
21,51 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka B, 1-biegunowy, 16A |
HAGER | ADD555 | 6 kA | 1 | 2460 szt. |
33,83 złbrutto
27,50 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka B, 16A, 25kA, AC | S301P-B16 |
ABB | DCT903 | 25 kA | brak danych | na zamówienie |
233,49 złbrutto
189,83 złnetto
|
Zobacz |
Co oznacza B16 10 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
EATON
Szyna do łączenia aparatury modułowej Z-GV-10/1P-1TE
EATON
Szyna do łączenia aparatury modułowej Z-GV-16/1P+HS
EATON
Ogranicznik przepięć SPCT2-280/4
EATON
Lampka kontrolna pojedyncza Z-EL/G230
Opis
Wyłącznik nadprądowy serii 15kA 1+N-biegunów FAZ-B16/1N o numerze katalogowym 278648 w kategorii Wyłączniki nadprądowe 15kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę EATON, seria FAZ. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.08 x 0.04 x 0.09 m. Waga produktu wynosi 0.2 kg.
