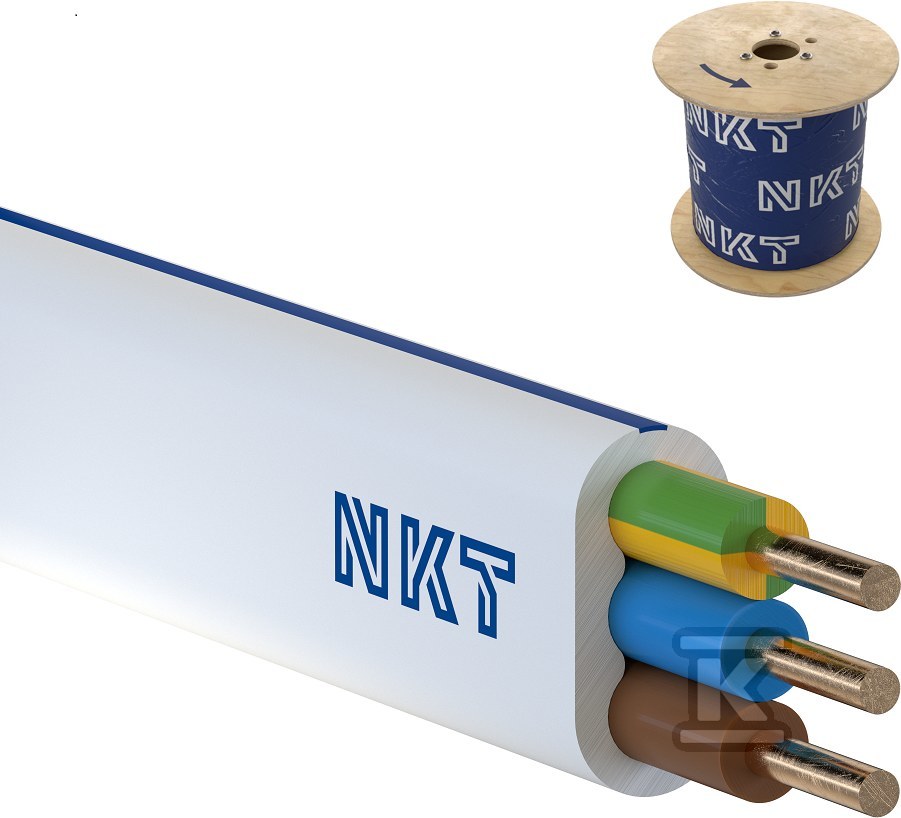

Przewód instalacyjny YDYP żo 750V 3x1,5 instal plus bęben NKT
Przewód instalacyjny YDYP żo 750V 3x1,5 instal plus bęben NKT
| Napięcie znamionowe U | 750 V |
|---|---|
| Znamionowy przekrój żyły | 1.5 mm2 |
| Liczba żył | 3 |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
| Klasa reakcji na ogień wg EN 13501-6 | Eca |
| Materiał powłoki zewnętrznej | Polichlorek winylu (PVC) |
| Napięcie znamionowe U0 | 450 V |
| Szerokość przewodu około | 6.3 mm |
Co oznacza YDYP 3x1,5?
Symbol przewodu mówi o budowie i zastosowaniu, liczby o liczbie żył i ich przekroju. Dobór do konkretnej instalacji potwierdza projektant lub elektryk z uprawnieniami.
Y: izolacja żył z PVC, D: żyły jednodrutowe (drut), Y: powłoka z PVC, p: przewód płaski. Do układania pod tynkiem i w tynku w budynkach mieszkalnych i biurowych.
Trzy żyły: faza, neutralny i ochronny (L, N, PE). Standard w obwodach jednofazowych: gniazda, oświetlenie, urządzenia 230 V. Litera G lub dopisek „żo” oznacza, że jedna z żył jest żółto-zielona (ochronna).
Przekrój 1,5 mm² stosuje się zwykle w obwodach oświetlenia z zabezpieczeniem 10 A. Ostateczny dobór zależy od sposobu ułożenia i długości obwodu.
Pierwsza liczba to napięcie żyły względem ziemi, druga między żyłami. 450/750 V to standard przewodów instalacyjnych w budynkach.
Specyfikacja techniczna
14 parametrów z karty producenta| Klasa emisji dymu wg EN 13501-6 | Brak |
|---|---|
| Klasa kwasowości wg EN 13501-6 | Brak |
| Klasa reakcji na ogień wg EN 13501-6 | Eca |
| Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6 | Brak |
| Liczba żył | 3 |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
| Materiał powłoki zewnętrznej | Polichlorek winylu (PVC) |
| Napięcie znamionowe U | 750 V |
|---|---|
| Napięcie znamionowe U0 | 450 V |
| Olejoodporne (zgodnie z EN 60811-2-1) | nie |
| Szerokość przewodu około | 6.3 mm |
| Wysokość przewodu około | 12.9 mm |
| Znamionowy przekrój żyły | 1.5 mm2 |
| dł/szer/wys/waga | 1 m / 0,012 m / 0,006 m / 0,104 kg |
Opis
Przewód instalacyjny YDYP żo 750V 3x1,5 instal plus bęben NKT o numerze katalogowym 172152001S0500 w kategorii Przewody wielożyłowe płaskie typu YDYP, Przewody instalacyjne. Produkt wyprodukowany przez markę NKT, seria YDYPŻO. PRZEWÓD o wymiarach 0.01 x 0.01 x 1 m. Waga produktu wynosi 0.1 kg.
