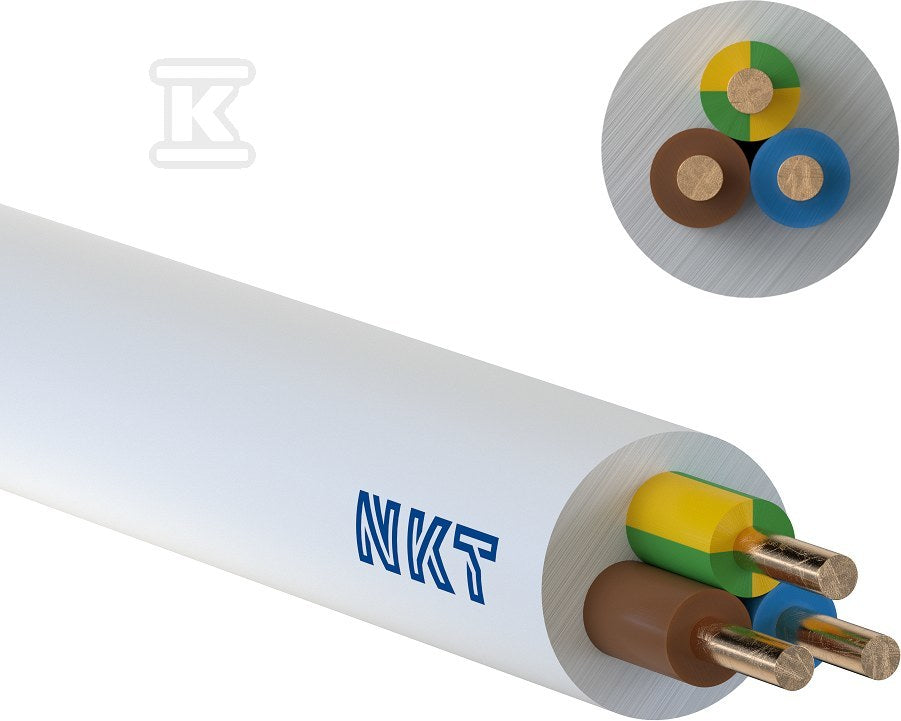

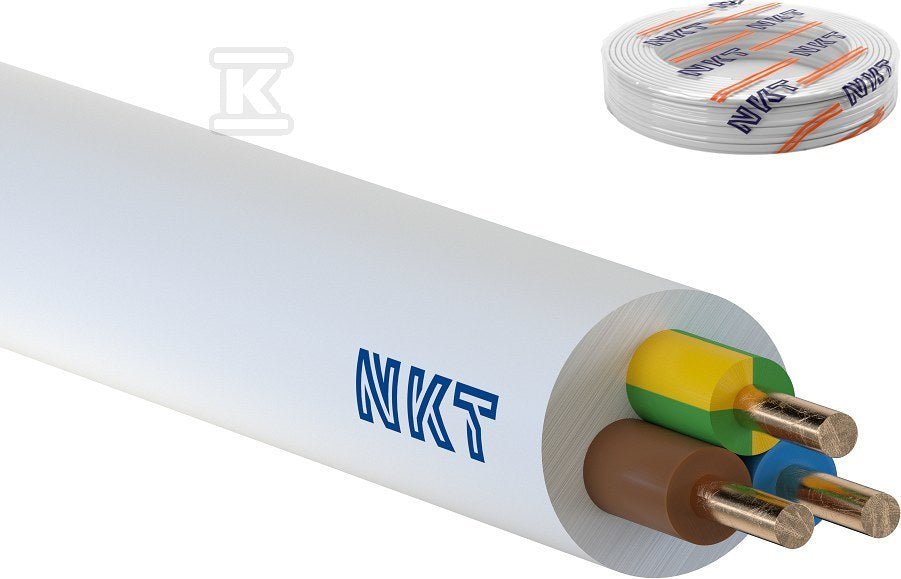

Przewód instalacyjny YDY żo 3x1,5 750V NKT
Przewód instalacyjny YDY żo 3x1,5 750V NKT
| Napięcie znamionowe U | 750 V |
|---|---|
| Znamionowy przekrój żyły | 1.5 mm2 |
| Liczba żył | 3 |
| Średnica żyły | 1.35 mm |
| Kolor izolacji | Kilka |
| Materiał powłoki zewnętrznej | Polichlorek winylu (PVC) |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | 70 ... 70 °C |
| Klasa reakcji na ogień wg EN 13501-6 | Eca |
Co oznacza YDY 3x1,5?
Symbol przewodu mówi o budowie i zastosowaniu, liczby o liczbie żył i ich przekroju. Dobór do konkretnej instalacji potwierdza projektant lub elektryk z uprawnieniami.
Y: izolacja żył z PVC, D: żyły jednodrutowe (drut), Y: powłoka z PVC. Przewód okrągły do układania w rurkach, korytkach, na tynku i pod tynkiem.
Trzy żyły: faza, neutralny i ochronny (L, N, PE). Standard w obwodach jednofazowych: gniazda, oświetlenie, urządzenia 230 V. Litera G lub dopisek „żo” oznacza, że jedna z żył jest żółto-zielona (ochronna).
Przekrój 1,5 mm² stosuje się zwykle w obwodach oświetlenia z zabezpieczeniem 10 A. Ostateczny dobór zależy od sposobu ułożenia i długości obwodu.
Pierwsza liczba to napięcie żyły względem ziemi, druga między żyłami. 450/750 V to standard przewodów instalacyjnych w budynkach.
Specyfikacja techniczna
19 parametrów z karty producenta| Bezhalogenowy EN 50267-2-2 | nie |
|---|---|
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | 70 ... 70 °C |
| Ekran | nie |
| Klasa emisji dymu wg EN 13501-6 | Brak |
| Klasa kwasowości wg EN 13501-6 | Brak |
| Klasa reakcji na ogień wg EN 13501-6 | Eca |
| Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6 | Brak |
| Kolor izolacji | Kilka |
| Kolor powłoki/izolacji | Biały |
| Liczba żył | 3 |
| Materiał powłoki zewnętrznej | Polichlorek winylu (PVC) |
|---|---|
| Materiał żyły | Miedź |
| Napięcie znamionowe U | 750 V |
| Napięcie znamionowe U0 | 450 V |
| Przybliżona średnica zewnętrzna | 8.5 mm |
| Średnica żyły | 1.35 mm |
| Wytrzymałość (trwałość) izolacji | Nie |
| Znamionowy przekrój żyły | 1.5 mm2 |
| dł/szer/wys/waga | 1 m / 0,01 m / 0,01 m / 0,115 kg |
Opis
Przewód instalacyjny YDY żo 3x1,5 750V NKT o numerze katalogowym 172171005C0100 w kategorii Przewody wielożyłowe okragłe typu YDY, Przewody instalacyjne. Produkt wyprodukowany przez markę NKT, seria YDYŻO. PRZEWÓD o wymiarach 0.01 x 0.01 x 1 m. Waga produktu wynosi 0.12 kg.
