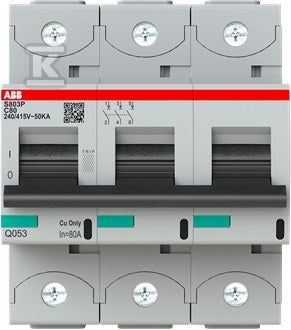

Wyłącznik nadmiarowo-prądowy S803P-C80
Wyłącznik nadmiarowo-prądowy S803P-C80
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 80 A |
| Liczba biegunów (całkowita) | 3 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 25 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 4.5 |
| Stopień ochrony (IP) | IP20 |
| Głębokość wbudowania | 82.5 mm |
Co oznacza C80 25 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości od 40 A wzwyż stosuje się jako zabezpieczenia główne, w rozdzielnicach budynków i w przemyśle, z przewodem 10 mm² i większym.
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. Wartości 15 kA i wyższe są przeznaczone do rozdzielnic przemysłowych i głównych, gdzie spodziewany prąd zwarciowy jest duży.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy ETIMAT 10 3p C80 |
ETI | HDT116 | 10 kA | 5 | 14 szt. |
1.288,41 złbrutto
1.047,49 złnetto
|
Zobacz |
 Wyłącznik nadprądowy 25 kA, In= 80 A, char. C, 3-bieg. AZ AZ-3-C80 |
EATON | CWC678 | 25 kA | 5 | 14 szt. |
2.499,36 złbrutto
2.032,00 złnetto
|
Zobacz |
 Wyłącznik nadprądowy C120N-C80-3 C 80A 3-biegunowy |
SCHNEIDER ELECTRIC | GDM439 | 10 kA | 5 | 11 szt. |
1.517,82 złbrutto
1.234,00 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Icn=15000A / Icu=15kA 3P C 80A |
HAGER | AEE353 | 15 kA | 5 | na zamówienie |
1.643,28 złbrutto
1.336,00 złnetto
|
Zobacz |
 DX3 16 kA Wyłącznik czterobiegunowy 80 A |
LEGRAND | HEC625 | 10 kA | 6 | na zamówienie |
2.571,40 złbrutto
2.090,57 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 10kA serii BKH 3P 80A charakterystyka C BKH 3P C80A |
LS ELECTRIC | DJR690 | 10 kA | brak danych | na zamówienie |
317,60 złbrutto
258,21 złnetto
|
Zobacz |
Specyfikacja techniczna
27 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Głębokość wbudowania | 82.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów chronionych | 3 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 690 V |
| Prąd znamionowy | 80 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 70 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 50 mm2 |
| Rodzaj napięcia | Inne |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 19.2 W |
| Szerokość wyrażona liczbą modułów | 4.5 |
| Temperatura otoczenia w warunkach pracy | -25 ... 60 °C |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 25 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 25 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 50 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 50 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 6 kV |
| dł/szer/wys/waga/obj | 0,102 m / 0,081 m / 0,092 m / 0,76 kg / 0,001 m3 |
Opis
Wyłącznik nadmiarowo-prądowy S803P-C80 o numerze katalogowym   2CCG001232R0001 w kategorii Wyłączniki nadprądowe>Wyłączniki nadprądowe - pozostałe. Produkt wyprodukowany przez markę ABB, seria S800P. WYŁĄCZNIK o wymiarach 0,09 x 0,08 x 0,1 m. Waga produktu wynosi 0,76 kg.
