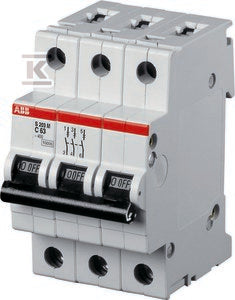

Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka D, 16A, 10kA, AC | S203M-D16
Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka D, 16A, 10kA, AC | S203M-D16
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
Dane do zamówienia
Do zapytań ofertowych i listy materiałów
- Indeks Elektrik
- CMG143
- Kod producenta
-
- EAN
- 4016779601030
- Marka i seria
- ABB, seria S200M
- Kategoria
- Wyłączniki nadprądowe
- Jednostka sprzedaży
- szt.
- Stan
- na zamówienie
- Wysyłka
- termin potwierdzimy po zamówieniu
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy S 303 3P D 16A 6000A TX3 |
LEGRAND | HEC546 | 10 kA | 3 | 17 szt. |
274,28 złbrutto
222,99 złnetto
|
Zobacz |
 Wyłącznik nadprądowy 6kA PL6-D16/3 |
EATON | CIG754 | 6 kA | 3 | 5 szt. |
260,02 złbrutto
211,40 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 3p D16 |
ETI | CDK797 | 6 kA | 3 | 3 szt. |
161,45 złbrutto
131,26 złnetto
|
Zobacz |
 Wyłącznik nadprądowy iC60N-D16-3 D 16A 3-biegunowy |
SCHNEIDER ELECTRIC | CAK989 | 6 kA | 3 | na zamówienie |
240,34 złbrutto
195,40 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Icn=10000A / Icu=15kA 3P D 16A |
HAGER | AEG644 | 10 kA | 3 | na zamówienie |
375,03 złbrutto
304,90 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 3P 16A charakterystyka D BKJ63Nd 3P D16 |
LS ELECTRIC | DJR450 | 6 kA | brak danych | na zamówienie |
86,91 złbrutto
70,66 złnetto
|
Zobacz |
Co oznacza D16 10 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast dopiero przy prądzie 10 do 20 razy większym od znamionowego. Do urządzeń o bardzo dużym prądzie rozruchowym: duże silniki, spawarki, transformatory o dużej mocy.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
ABB
Szyna łączeniowa PS1-5-0-65 3-phase busbar for 5 MS116 / MS132, Ie=65A
ABB
Szyna łączeniowa PS1-5-1-65 3-phase busbar for 5 MS116 / MS132 with 1 HK/SK, Ie=65A
ABB
OVR 40-275 Ogranicznik przepięć TYP 2 C, bez wkładki, 1-polowy
ABB
E219-D Lampka sygnalizacyjna LED zielona 115230VAC
Opis
Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka D, 16A, 10kA, AC | S203M-D16 o numerze katalogowym   2CDS273001R0161 w kategorii Wyłączniki nadprądowe>Wyłączniki nadprądowe 10kA. Produkt wyprodukowany przez markę ABB, seria S200M. WYŁĄCZNIK o wymiarach 0,09 x 0,06 x 0,07 m. Waga produktu wynosi 0,39 kg.
