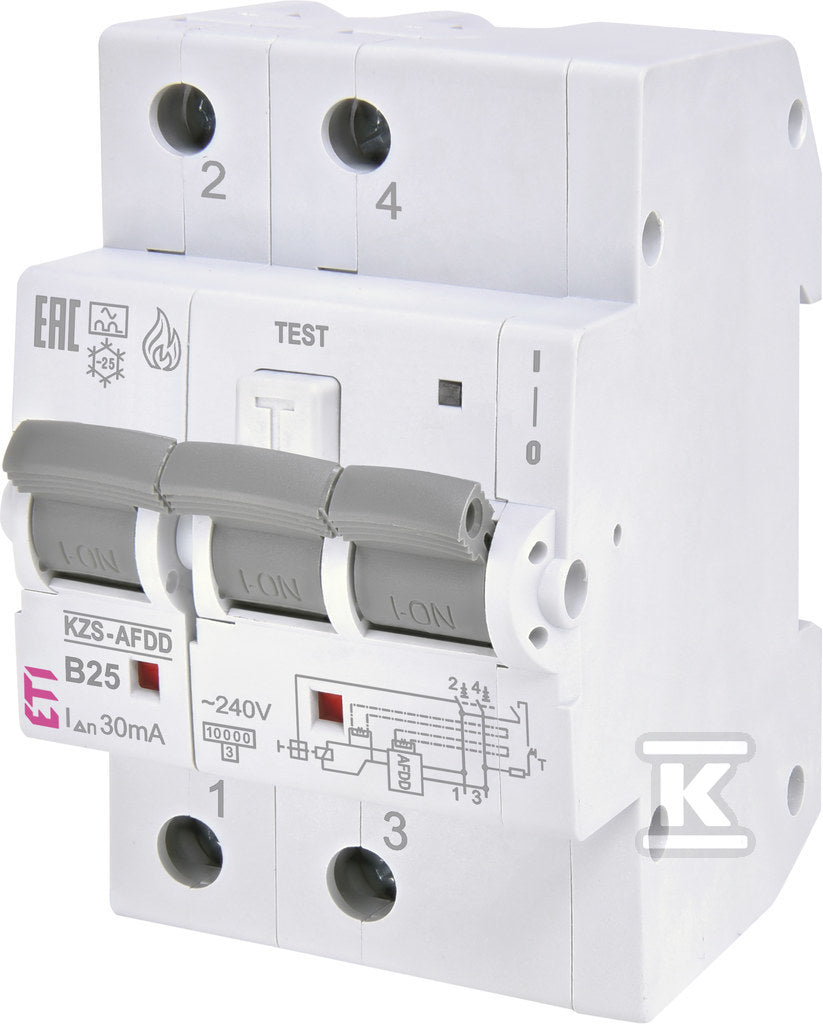

Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym i z detekcją zwarć łukowych. KZS-AFDD 3M2P A B25/0.03
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym i z detekcją zwarć łukowych. KZS-AFDD 3M2P A B25/0.03
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Charakterystyka wyzwalania | B |
|---|---|
| Prąd znamionowy | 25 A |
| Liczba biegunów | 2 |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 3 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
| Czułość | A |
Co oznacza B25?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 25 A spotyka się w obwodach kuchenki, bojlera lub jako zabezpieczenie przedlicznikowe, z przewodem 4 do 6 mm².
Dwa tory: wyłącznik przerywa fazę i przewód neutralny (1P+N lub 2P). Pełne odłączenie obwodu jednofazowego, wymagane między innymi w niektórych instalacjach z zasilaniem z sieci TT.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik różnicowo-nadprądowy, 1P+N, charakterystyka B, 25A, 6kA, 30mA, AC, bezzwłoczny DSH201 B25 AC30 |
ABB | DCU513 | brak danych | 2 | na zamówienie |
412,33 złbrutto
335,23 złnetto
|
Zobacz |
 Wyłącznik różnicowonadprądowy P 312 2P B 25 A 30 mA typ A serii DX3 |
LEGRAND | CSL425 | brak danych | 2 | na zamówienie |
951,56 złbrutto
773,63 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
ETI
Izolowana szyna zbiorcza IZ16/2F/12
ETI
Izolowana szyna zbiorcza IZ16/2F/54
ETI
Ogranicznik przepięć T1, T2 (B, C) - bez prądu upływu ETITEC SM T12 300/25 4+0
ETI
Wskaźnik obecności napięcia LED z gniazdami bezpiecznikowymi SON WTA-3G
Specyfikacja techniczna
19 parametrów z karty producenta| Charakterystyka wyzwalania | B |
|---|---|
| Częstotliwość | 50 Hz |
| Czułość | A |
| Głębokość wbudowania | 69 mm |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 2 |
| Liczba biegunów (całkowita) | 2 |
| Liczba biegunów chronionych | 2 |
| Napięcie znamionowe | 230 V |
| Prąd znamionowy | 25 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
|---|---|
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
| Stopień ochrony (IP) | IP20 |
| Szerokość wyrażona liczbą modułów | 3 |
| Temperatura otoczenia w warunkach pracy | -25 ... 40 °C |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 | 10 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.03 A |
| dł/szer/wys/waga | 0,0537 m / 0,0887 m / 0,0733 m / 0,377 kg |
Opis
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym i z detekcją zwarć łukowych. KZS-AFDD 3M2P A B25/0.03 o numerze katalogowym 002173816 w kategorii Wyłączniki różnicowoprądowe z członem nadprądowym typ A, Wyłączniki różnicowoprądowe nadprądowe. Produkt wyprodukowany przez markę ETI. WYŁĄCZNIK RÓŻNICOWY Waga produktu wynosi 0 kg.
