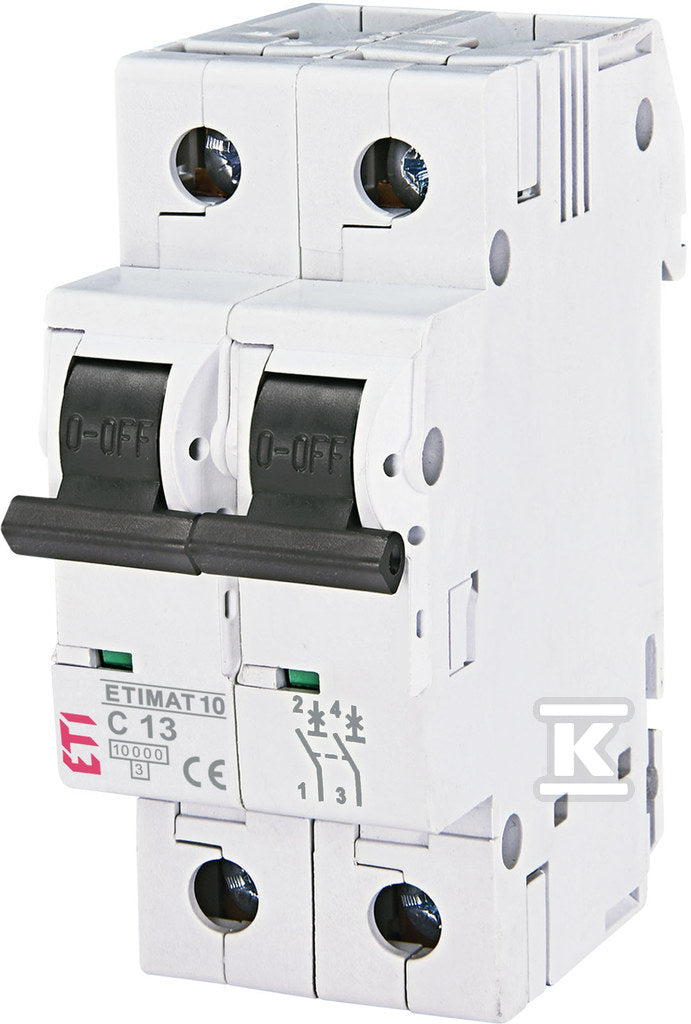

Wyłącznik nadprądowy ETIMAT 10 2P C13
Wyłącznik nadprądowy ETIMAT 10 2P C13
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 13 A |
| Liczba biegunów | 2 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 2 |
| Stopień ochrony (IP) | IP20 |
| Głębokość wbudowania | 75 mm |
Co oznacza C13 10 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².
Dwa tory: wyłącznik przerywa fazę i przewód neutralny (1P+N lub 2P). Pełne odłączenie obwodu jednofazowego, wymagane między innymi w niektórych instalacjach z zasilaniem z sieci TT.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy Easy9 Pro EZ9F-C13-2 C 13A 2-biegunowy |
SCHNEIDER ELECTRIC | DSY516 | 6 kA | brak danych | 18 szt. |
71,08 złbrutto
57,79 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 2P, charakterystyka C, 13A, 50kA, AC | S802S-C13 |
ABB | GAQ625 | 25 kA | 3 | na zamówienie |
1.161,55 złbrutto
944,35 złnetto
|
Zobacz |
 Wyłącznik nadprądowy 10kA DC PL7-C13/2-DC |
EATON | CIG884 | 6 kA | 2 | na zamówienie |
384,50 złbrutto
312,60 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 302 2P C 13A 6000A TX3 |
LEGRAND | HEC494 | 6 kA | brak danych | na zamówienie |
173,92 złbrutto
141,40 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 2P 13A charakterystyka C BKJ63Nd 2P C13 |
LS ELECTRIC | DJR494 | 6 kA | brak danych | na zamówienie |
50,13 złbrutto
40,76 złnetto
|
Zobacz |
Specyfikacja techniczna
24 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Głębokość wbudowania | 75 mm |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 2 |
| Liczba biegunów (całkowita) | 2 |
| Liczba biegunów chronionych | 2 |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 13 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
|---|---|
| Rodzaj napięcia | Inne |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Szerokość wyrażona liczbą modułów | 2 |
| Temperatura otoczenia w warunkach pracy | -25 ... 55 °C |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 15 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 15 kA |
| dł/szer/wys/waga | 0,054 m / 0,0908 m / 0,0766 m / 0,229 kg |
Opis
Wyłącznik nadprądowy ETIMAT 10 2P C13 o numerze katalogowym 002133715 w kategorii Wyłączniki nadprądowe 10kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę ETI. WYŁĄCZNIK NADPRĄDOWY Waga produktu wynosi 0 kg.
