Wyłącznik nadprądowy 25 kA, In= 100 A, char. C, 3-bieg. AZ AZ-3-C100
Wyłącznik nadprądowy 25 kA, In= 100 A, char. C, 3-bieg. AZ AZ-3-C100
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 100 A |
| Liczba biegunów (całkowita) | 3 |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 4.5 |
| Stopień ochrony (IP) | IP20 |
| Głębokość wbudowania | 75 mm |
| Kategoria przepięcia | 3 |
Co oznacza C100 25 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości od 40 A wzwyż stosuje się jako zabezpieczenia główne, w rozdzielnicach budynków i w przemyśle, z przewodem 10 mm² i większym.
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. Wartości 15 kA i wyższe są przeznaczone do rozdzielnic przemysłowych i głównych, gdzie spodziewany prąd zwarciowy jest duży.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy ETIMAT 10 3p C100 |
ETI | HDT117 | 10 kA | 5 | 98 szt. |
1.368,93 złbrutto
1.112,95 złnetto
|
Zobacz |
 Wyłącznik nadprądowy C120N-C100-3 C 100A 3-biegunowy |
SCHNEIDER ELECTRIC | GCO832 | 10 kA | 5 | 5 szt. |
1.691,25 złbrutto
1.375,00 złnetto
|
Zobacz |
 Wyłącznik trójbiegunowy DX3 16 kA 100 A |
LEGRAND | HEC623 | 10 kA | 5 | 2 szt. |
2.283,65 złbrutto
1.856,63 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy S803P-C100 |
ABB | DBR075 | 15 kA | 5 | na zamówienie |
2.209,20 złbrutto
1.796,10 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Icn=10000A / Icu=10kA 3P C 100A |
HAGER | CVF261 | 10 kA | 5 | na zamówienie |
1.396,05 złbrutto
1.135,00 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 10kA serii BKH 3P 100A charakterystyka C BKH 3P C100A |
LS ELECTRIC | DJR693 | 10 kA | brak danych | na zamówienie |
317,60 złbrutto
258,21 złnetto
|
Zobacz |
Specyfikacja techniczna
25 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Głębokość wbudowania | 75 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów chronionych | 3 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Prąd znamionowy | 100 A |
| Przekrój przyłączanego przewodu jednodrutowego | 2.5 ... 50 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 2.5 ... 50 mm2 |
|---|---|
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 4.5 |
| Temperatura otoczenia w warunkach pracy | -25 ... 55 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 20 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 20 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga/obj | 0,09 m / 0,081 m / 0,075 m / 0,69 kg / 0,001 m3 |
Opis

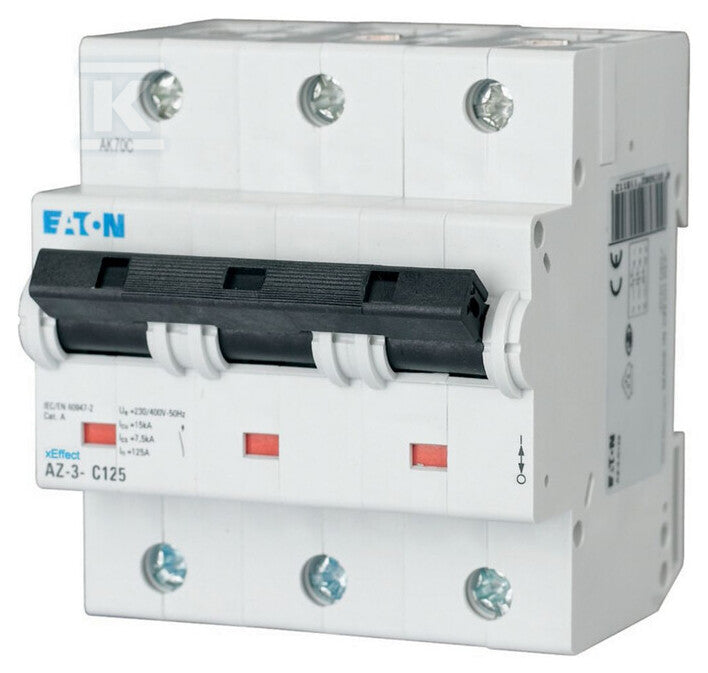

Wyłącznik nadprądowy 25 kA, In= 100 A, char. C, 3-bieg. AZ AZ-3-C100 o numerze katalogowym 211806 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę EATON. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.08 x 0.08 x 0.09 m. Waga produktu wynosi 0.69 kg.
