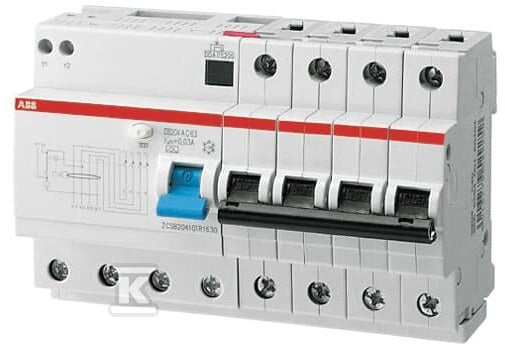

Wyłącznik różnicowo-nadprądowy, 4P, charakterystyka C, 32A, 6kA, 30mA, AC, bezzwłoczny DS204 AC-C32/0.03
Wyłącznik różnicowo-nadprądowy, 4P, charakterystyka C, 32A, 6kA, 30mA, AC, bezzwłoczny DS204 AC-C32/0.03
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 32 A |
| Liczba biegunów chronionych | 4 |
| Głębokość | 69 mm |
| Liczba wyłączników kombinowanych | 1 |
| Szerokość | 105 mm |
| Wysokość | 85 mm |
| Zdolność łączeniowa | 6 kA |
Co oznacza C32 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 32 A to typowa wartość dla obwodów trójfazowych i zabezpieczenia głównego mieszkania, z przewodem 6 mm².
Cztery tory: trzy fazy i przewód neutralny. Zabezpieczenie główne lub obwody trójfazowe z odbiornikami jednofazowymi na poszczególnych fazach.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA C 32A/30mA Typ A |
HAGER | CAP270 | brak danych | 4 | 18 szt. |
2.800,71 złbrutto
2.277,00 złnetto
|
Zobacz |
 Wyłącznik różnicowo-nadprądowy P314 4P C 32A 30MA TYP AC DX3 |
LEGRAND | HEC685 | brak danych | 4 | na zamówienie |
2.928,38 złbrutto
2.380,80 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
ABB
Szyna łączeniowa PS1-5-0-65 3-phase busbar for 5 MS116 / MS132, Ie=65A
ABB
Szyna łączeniowa PS1-5-1-65 3-phase busbar for 5 MS116 / MS132 with 1 HK/SK, Ie=65A
ABB
OVR 40-275 Ogranicznik przepięć TYP 2 C, bez wkładki, 1-polowy
ABB
E219-D Lampka sygnalizacyjna LED zielona 115230VAC
Specyfikacja techniczna
12 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Głębokość | 69 mm |
| Jednocześnie rozłączany biegun N | nie |
| Liczba biegunów chronionych | 4 |
| Liczba wyłączników kombinowanych | 1 |
| Oprzewodowanie na bloku zacisków | nie |
| Prąd znamionowy | 32 A |
|---|---|
| Szerokość | 105 mm |
| Wysokość | 85 mm |
| Zdolność łączeniowa | 6 kA |
| Znamionowy prąd różnicowy | 30 mA |
| dł/szer/wys/waga/obj | 0,093 m / 0,105 m / 0,069 m / 0,78 kg / 0,001 m3 |
Opis
Wyłącznik różnicowo-nadprądowy, 4P, charakterystyka C, 32A, 6kA, 30mA, AC, bezzwłoczny DS204 AC-C32/0.03 o numerze katalogowym   2CSR254001R1324 w kategorii Wyłączniki różnicowoprądowe nadprądowe>Wyłączniki różnicowoprądowe z członem nadprądowym typ AC. Produkt wyprodukowany przez markę ABB, seria DS200. WYŁĄCZNIK o wymiarach 0,07 x 0,11 x 0,09 m. Waga produktu wynosi 0,78 kg.
